Täydellinen opas 2N3906 PNP -transistoriin

2N3906 -transistori on suosittu PNP -transistori, jota käytetään yksinkertaisissa vahvistus- ja kytkentäpiirissä.Tämä opas kattaa sen ominaisuudet, käytön, PIN -asettelun ja käytännön sovellukset auttaaksesi ymmärtämään sen roolia erilaisissa sähköisissä projekteissa.

Luettelo

Yleiskatsaus 2N3906 -transistoriin

Se 2N3906 on yleisesti käytetty PNP-transistori, joka palvelee hyvin pienitehoisissa monistus- ja kytkentätehtävissä.Suunniteltu käsittelemään kohtalaista jännitettä ja pieniä virtauksia, se toimii vaihtamalla kollektori ja emitteriristeykset avoimien ja suljetujen tilojen välillä pohjatapin jännitteestä riippuen.Kun pohjatappi on maadoitettu, transistori on eteenpäin puolueellisessa tilassa, jolloin virta voi virtata emitteristä keräilijälle.Kun signaali levitetään pohjaan, se menee käänteiseen tilaan, pysäyttäen virran virtauksen.

Voittoarvon välillä 110 - 300, tämä transistori voi tehokkaasti vahvistaa pieniä signaaleja.Sillä on kuitenkin keräilijän nykyinen raja, joten se sopii parhaiten hakemuksiin, joissa nykyinen vaatimus pysyy alle 200 mA.2N3906: lla on kaksi päätoimintatilaa: kylläisyys, jossa transistori on täysin päällä, mikä mahdollistaa suurimman virran virtauksen ja raja -arvon, missä se on täysin pois päältä ilman virtaa emitterin ja keräilijän välillä.Nämä ominaisuudet tekevät siitä monipuolisen monille yleiskäyttöisille sovelluksille, joko perusvahvistimissa tai yksinkertaisissa kytkinpiirissä.

PIN -asettelu 2N3906 -transistorille

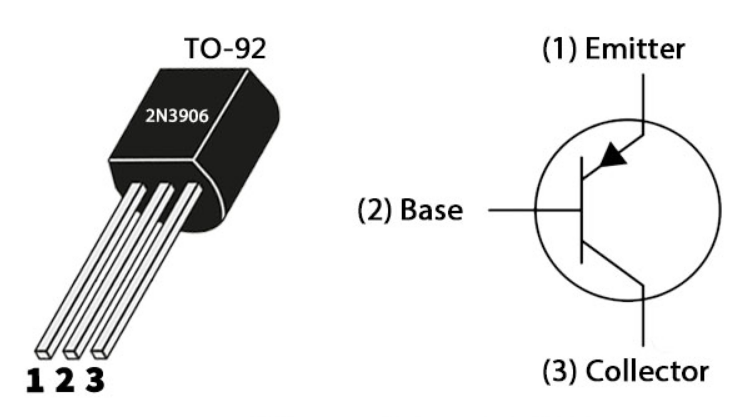

Nastakokoonpano

Pinanumero	Nimeä	Kuvaus
1	Säteilijä	Nykyinen viemäri päästöjen kautta
2	Pohja	Hallitsee transistorin vääristymistä
3	Keräilijä	Virta virtaa keräilijän läpi

2N3906 CAD -malli

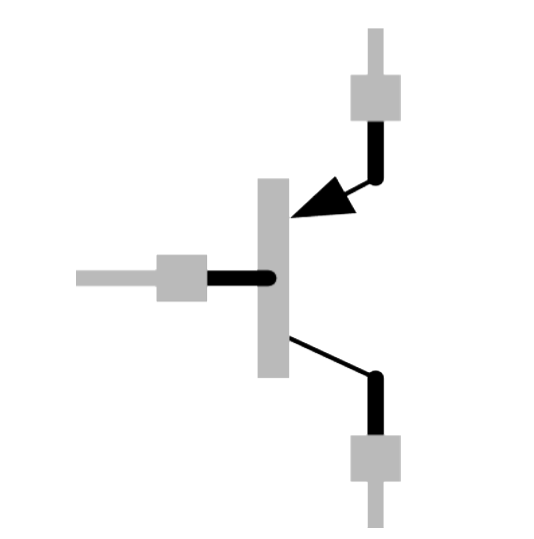

2N3906 -symboli

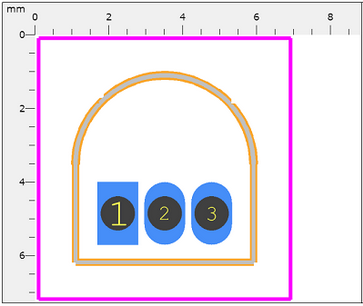

2N3906 Jalanjälki

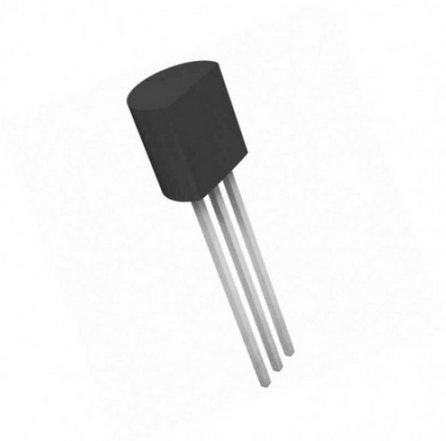

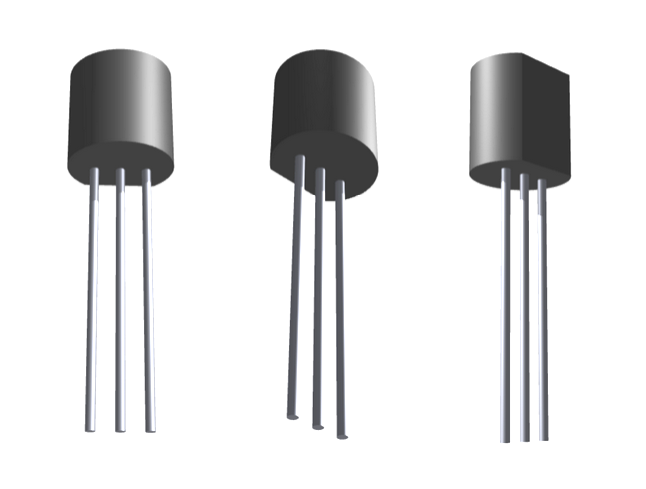

2N3906 3D -malli

2N3906 Transistorin keskeiset piirteet

PNP -transistorisuunnittelu

2N3906 on PNP -transistori, mikä tarkoittaa, että se käyttää virtaa, kun sen emäs on pienemmällä jännitteellä kuin emitteri.Tämän mallin avulla se voi hallita virran virtausta tehokkaasti pienitehoisissa piireissä, joissa tarvitaan tämän tyyppistä napaisuutta.

Korkea tasavirtavahvistus

Kun tasavirtavahvistus (HFE) on jopa 300, 2N3906 voi vahvistaa pieniä pohjavirtoja suurempien keräilyvirtojen tuottamiseksi.Tämä ominaisuus tekee siitä hyvän valinnan sovelluksille, jotka vaativat kohtalaista signaalin monistusta.

Kohtalainen virrankäsittely

Transistori pystyy käsittelemään jatkuvan kollektorivirran 200 mA.Tämä kapasiteetti antaa sille mahdollisuuden hallita pienitehoisia laitteita ilman ylikuumenemista tai tarvitsematta lisäjäähdytystoimenpiteitä, edellyttäen, että virta pysyy turvallisella alueella.

Emitteripohjainen jännite

5 V: n emitteripohjajännite (VBE) tarkoittaa, että 2N3906 voi hallita piirejä kohtuullisella jännitealueella, mikä tekee siitä sopivan tyypillisiin matalan jännitteisiin sovelluksiin ilman, että vaaditaan monimutkaisia ​​säätöjä.

Kompakti-92-paketti

2N3906 on saatavana TO-92-pakkauksessa, joka on pieni ja kätevä käytettäväksi leipälaudoissa ja kompakteissa piireissä.Tämän avulla on helppo integroida projekteihin, joissa tilaa on rajoitetusti.

2N3906 Transistorin eritelmät

Tekniset eritelmät, ominaisuudet, ominaisuudet ja komponentit, joissa on vertailukelpoiset eritelmät on Semiconductor 2n3906bu.

Tyyppi	Parametri
Elinkaaren tila	Aktiivinen (viimeksi päivitetty: 2 päivää sitten)
Tehtaan läpimenoaika	6 viikkoa
Asentaa	Reiän läpi
Asennustyyppi	Reiän läpi
Paketti / kotelo	TO-226-3, TO-92-3 (TO-226AA)
Nastat	3
Paino	179 mg
Transistorielementtimateriaali	Pii
Keräilijän ja emitterin jakautuminen	40 V
Elementtien lukumäärä	1
hfemin	100
Käyttölämpötila	-55 ° C ~ 150 ° C TJ
Pakkaus	Massa
Julkaistu	2007
JESD-609-koodi	E3
Pbfree -koodi	kyllä
Osien tila	Aktiivinen
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
Päätteiden lukumäärä	3
ECCN -koodi	Ear99
Terminaalipinta	Tina (SN)
Jännite - nimellis tasavirta	-40V
Enimmäisvoiman hajoaminen	625MW
Terminaalin sijainti	Pohja
Nykyinen luokitus	-200MA
Taajuus	250MHz
Perusosanumero	2N3906
Elementin kokoonpano	Yksittäinen
Virran hajoaminen	625MW
Transistorisovellus	Vaihtaminen
Hanki kaistanleveystuote	250MHz
Napaisuus/kanavatyyppi	PNP
Transistorityyppi	PNP
Keräilijän emitterijännite (VCEO)	40 V
Max Collector Virta	200maa
DC Nykyinen voitto (HFE) (min) @ IC, VCE	100 @ 10mA 1V
VCE -kylläisyys (max) @ ib, ic	400mV @ 5Ma, 50mA
Siirtymätaajuus	250MHz
Keräilijän kantajännite (VCBO)	-40V
Emitterin pohjajännite (VEBO)	-5V
Käännä Time-Max (TON)	70ns
Korkeus	5,33 mm
Pituus	5,2 mm
Leveys	4,19 mm
Saavuttaa SVHC: n	Ei svhc
Säteilykovettuminen	Ei
ROHS -tila	ROHS3 -yhteensopiva
Lyijyvapaa	Lyijyvapaa

2N3906: n piirisovellukset

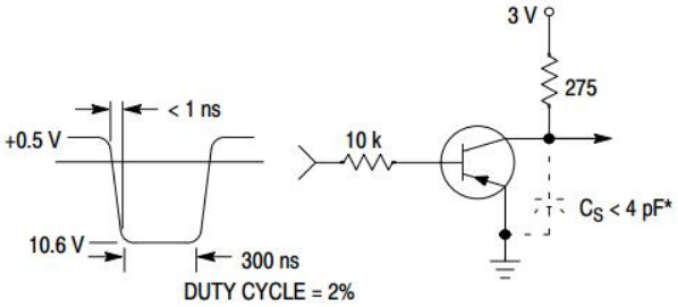

Viivästymisajan ekvivalentti testipiiri

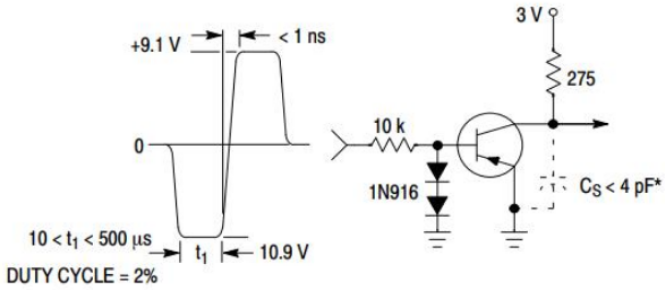

Varastointi- ja syksy -aika -vastaava testipiiri

2N3906 -transistorin ekvivalentit

Mallinumero	Valmistaja	Kuvaus
2N3906D26Z	Fairchild Semiconductor Corporation	Pieni signaalin bipolaarinen transistori, 0,2a I (c), 40 V V (BR) toimitusjohtaja, 1-elementti, PNP, pii, TO-92
2N3906D27Z	Fairchild Semiconductor Corporation	Pieni signaalin bipolaarinen transistori, 0,2a I (c), 40 V V (BR) toimitusjohtaja, 1-elementti, PNP, pii, TO-92
2N3906RLRMG	Puolijohteessa	Pieni signaali PNP-bipolaarinen transistori, TO-92 40 V, 0,2 A, TO-92 (TO-226) 5,33 mm rungon korkeus, 2000-FNFLD
2N3906rlra	Motorola -puolijohdetuotteet	Pieni signaalin bipolaarinen transistori, 0,2a I (c), 40 V V (BR) toimitusjohtaja, 1-elementti, PNP, pii, TO-92
2N3906amo	NXP -puolijohteet	Transistori 200 Ma, 40 V, PNP, SI, pieni signaalin transistori, TO-92, BIP General Execust Pieni signaali
2N3906RLRPG	Rochester Electronics LLC	200mA, 40 V, PNP, SI, pieni signaalin transistori, TO-92, tapaus 29-11, TO-226, 3-nasta
2N3906G	Mikro kaupallinen komponentit	Pieni signaalin bipolaarinen transistori, 0,2a I (c), 40 V V (BR) toimitusjohtaja, 1-elementti, PNP, pii, TO-92, muovipakkaus-3
2N3906TA	Puolijohteessa	200 mA, 40 V PNP Pieni signaalin bipolaarinen liitäntätransistori, 2000-FNFLD
2N3906stob	Zetex / Diodes Inc	Pieni signaalin kaksisuuntainen transistori, 0,2a I (c), 40 V V (BR) toimitusjohtaja, 1-elementti, PNP, pii, TO-92-tyyli, e-linjapaketti-3

Vaihtoehtoiset vaihtoehdot 2N3906

• BC157

Olla BC558

Olla 2SA1943

Olla BD140

Olla S8550

Olla TIP127

Olla TIP42

2N3906: n toiminnallisuus PNP -piirissä

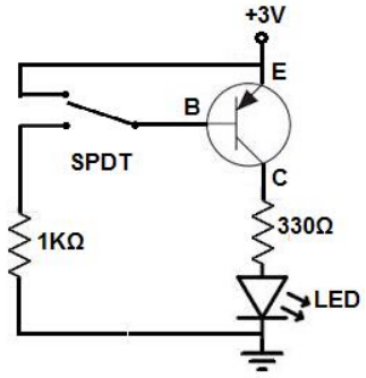

PNP -peruspiirissä 2N3906 käyttämällä transistori toimii tyypillisesti joko kytkimenä tai vahvistimena.Kytkimen käyttämiseksi emitteri on kytketty positiiviseen jännitelähteeseen, kuten +3V, kun taas painike kytkin on sijoitettu pohjaan.Kun painike on puristamaton, ei virta virtaa pohjaan pitäen transistorin oletuksena "päällä" -tilassa.Tämän kokoonpanon avulla virran voi kulkea keräilijän läpi, mikä saa kytkettyjen komponenttien, kuten LED, kuten LED.

Kun painiketta painetaan, pohjassa oleva jännite tulee suuremmaksi kuin emitterissä, joka estää virran virtauksen emitterin ja kollektorin välillä, sammuttaen tehokkaasti kytkettyä komponenttia.Tämä asennus osoittaa PNP -transistorin ydinperiaate: se pysyy "on" -tilassa niin kauan kuin emäjännite on alhaisempi kuin emitteri.Kun pohjajännite ylittää emitterin, se estää virtavirtauksen kääntäen piirin "pois".

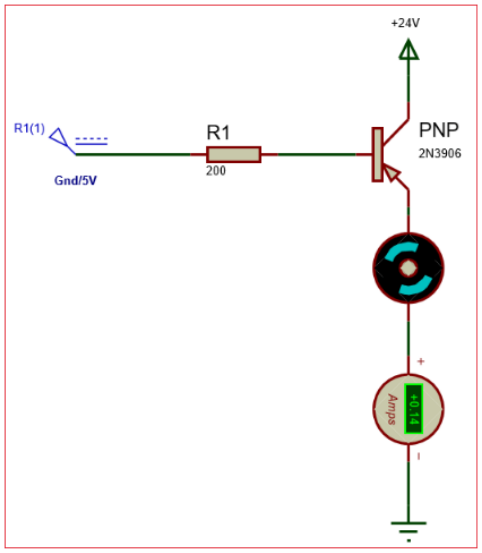

2N3906 -transistorin käyttö

2N3906 on laajalti sovellettavissa kytkentä- ja monistustehtäviin.Sen rakenne tekee siitä ihanteellisen korkeajännitteen, matalan virran kuormituksen vaihtamiseen, etenkin kun työskentelet sen 200 mA: n virran rajan sisällä.Sitä voidaan käyttää piireissä, joissa tarvitaan johdonmukaista, matalan tason monistusta, vaikka sen vahvistusraja tarkoittaa, että se ei sovellu raskaan vahvistamiseen.PNP-luonteensa vuoksi se valitaan usein, kun vaaditaan käänteisen polaarisuuden kokoonpanot, mikä tekee siitä monipuolisen monitehoisille sovelluksille, mukaan lukien signaalinhallinta, LED-piirit ja matalan virran moottorin ohjaimet.

Opas 2N3906: n käyttämiseen kytkimenä

2N3906: n käyttäminen kytkimenä on suoraviivainen.Tavanomaisessa PNP -kokoonpanossa transistori on yleensä "päällä", kun pohjatappi on maadoitettu.Tämä oletusarvo "on" -tila antaa virran virtaa emitteristä keräilijälle.Kytkimen "POIS" kytkemiseksi "pois päältä" voidaan käyttää jännitelähdettä, joka estää virtaa virtaavan emitterin ja kollektorin välillä.Tämä muotoilu auttaa hallitsemaan pieniä kuormia ilman monimutkaista asennusta.

Transistorin suojaamiseksi kytkintilassa on yleistä sijoittaa vastus pohjan ja ohjaustulon väliin, joka on laskettu käyttämällä kaavaa RB = VBE / IB.Tämä vastus varmistaa, että pohjatappiin virtaava virta pysyy turvallisissa rajoissa estäen mahdolliset transistorille vauriot.Tällä vastuksella määritettynä 2N3906 voi luotettavasti hallita alhaisen virran laitteita, kuten pieniä moottoreita tai LED-laitteita.

Osat, joilla on samanlaiset vaatimukset kuin 2N3906 transistori

Oikealla olevilla osilla on samanlaisia ​​eritelmiä kuin Semiconductor 2N3906BU.

Valmistaja	2N3906BU	2N3906TA	2N3906TFR
Puolijohteessa	Reiän läpi	Reiän läpi	Reiän läpi
Paketti / kotelo	TO-226-3, TO-92-3	TO-226-3, TO-92-3 (TO-226AA)	TO-226-3, TO-92-3 (TO-226AA)
Keräilijän emitteri B.	40 V	40 V	40 V
Max Collector Curr.	200 Ma	200 Ma	200 Ma
Siirtymätaajuus	250 MHz	250 MHz	250 MHz
Keräilijän emitter S.	-400 mV	-400 mV	-250 mV
hfe min	100	100	100
Max Power DeSipa.	625 MW	625 MW	625 MW

2N3906 -transistorin sovellukset

Pienitehoinen kytkentä

2N3906 käytetään yleisesti vähävirran, korkeajännitekuormitusten vaihtamiseen.Se on ihanteellinen piireihin, joissa tarvitset luotettavan kytkimen, joka ei vedä paljon virtaa, kuten LED -taulukkoja tai yksinkertaisia ​​releohjauksia.

Signaalivahvistus

Sen maltillinen vahvistus antaa sen vahvistaa signaaleja pienitehoisissa äänipiirissä ja muissa pienissä monistusasetuksissa.Vaikka se ei sovellu suuritehoiseen monistumiseen, se sopii erinomaisesti pienemmille, johdonmukaisille signaalin lisäyksille.

Invertterin ja muuntimen piirit

PNP -malli tekee 2N3906: sta hyödyllisen invertterin ja muuntimen piireissä, etenkin jos tarvitaan nykyisen suunnanhallintaa.Se voidaan asettaa vaihtamaan virtauksia tukemaan muuntamistoimintoja yksinkertaisissa virranhallintasuunnitelmissa.

Kaksois LED- tai lampun vilkkuva

Transistoria voidaan käyttää myös piireissä, jotka on suunniteltu vilkkumaan LED -levyjä tai lamppuja.Hallitsemalla tulosignaaliin perustuvaa virtavirtaa, se luo yksinkertaisen vilkkuvaikutuksen, hyödyllisen merkkivaloissa tai varoitussignaaleissa.

Darlington -parin kokoonpanot

Korkeampaa vahvistusta tarvitsevia sovelluksia varten 2N3906 voidaan yhdistää toisen transistorin kanssa Darlington -kokoonpanossa.Tämä asennus vahvistaa virtaa entisestään, mikä mahdollistaa hiukan suurempia kuormituksia ylläpitäen samalla hyvää suorituskykyä.

2N3906 pakettityypit

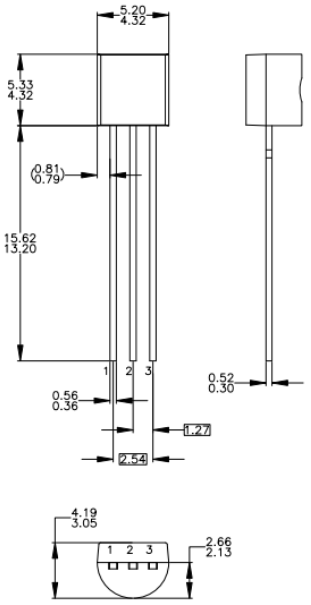

TO-92 (irtotavarana)

TO-92 (ammukset, nauha ja kela)

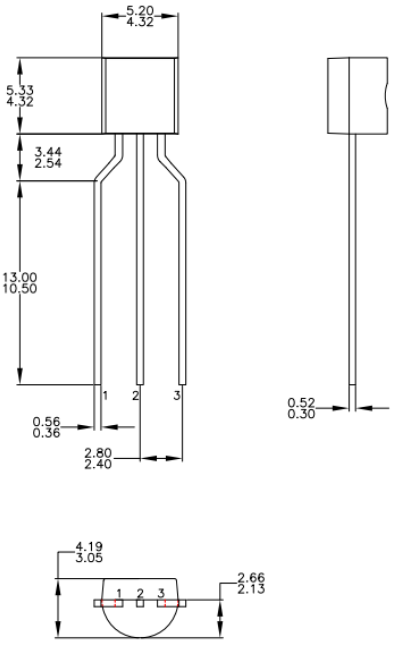

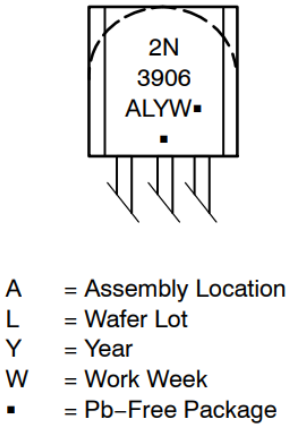

Kaavio 2N3906 Transistorille

Noin 2N3906: n valmistaja

Puolijohteessa, laajalti arvostettu valmistaja, keskittyy tehokkaiden teho- ja signaalinhallintaratkaisujen tarjoamiseen.Heidän tuotteensa, mukaan lukien 2N3906, on suunniteltu vastaamaan laajan sovelluksen tarpeita auto- ja viestintätiedoista tietojenkäsittelyyn, kulutuselektroniikkaan ja teollisuusjärjestelmiin.Innovaatiostaan ​​ja sitoutumisestaan ​​laatuun tunnettu puolijohde tarjoaa luotettavia komponentteja, joita insinöörit ja suunnittelijat käyttävät maailmanlaajuisesti tehokkaiden, kestävien ratkaisujen luomiseen.Niiden keskittyminen voiman tehokkuuteen auttaa tukemaan ympäristöystävällisiä ja energiaa säästäviä hankkeita useilla toimialoilla.
