Oikean virtalähteen pistokkeen valitseminen: AC-tulo- ja DC-lähtöopas

Virtalähteen liittimien avulla voit liittää laitteesi virtalähteeseen ja pitää ne käynnissä.Tässä artikkelissa opit, mitä AC-tuloliittimet ja DC-lähtöliittimet tekevät ja miksi niillä on merkitystä.Tutustut myös erilaisiin pistoketyyppeihin, joita käytetään ympäri maailmaa, sekä jännitteen, taajuuden ja turvaominaisuuksia.Lisäksi ymmärrät liitintyypit ja missä niitä yleisesti käytetään.

Katalogi

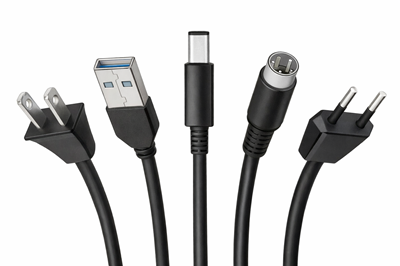

Kuva 1. Virtalähteen pistokkeiden yleiskatsaus

Mitä ovat AC-tuloliittimet?

AC-tuloliittimet ovat komponentteja, jotka kytkevät verkkolaitteen pistorasiaan vaihtovirtavirran (AC) vastaanottamiseksi.Ne toimivat sähköenergian tulopisteinä verkkovirrasta adapteriin.Nämä pistokkeet on suunniteltu siirtämään sähköä turvallisesti pistorasiasta verkkolaitteen sisäiseen piiriin.Niiden ensisijainen tehtävä on varmistaa vakaa ja turvallinen yhteys virtalähteeseen.AC-tuloliittimet ovat erinomaisia ​​mahdollistamaan minkä tahansa verkkolaitteen tehokkaan toiminnan.Ne on yleensä integroitu virtajohtoihin tai suoraan sovittimen runkoon.Suunnittelu varmistaa johdonmukaisen syöttövirran toimituksen sovittimelle muuntamista varten.Ilman vaihtovirtapistokkeita virtalähteet eivät pystyisi vastaanottamaan energiaa verkosta.

Yleiset AC-seinäpistokkeiden tyypit

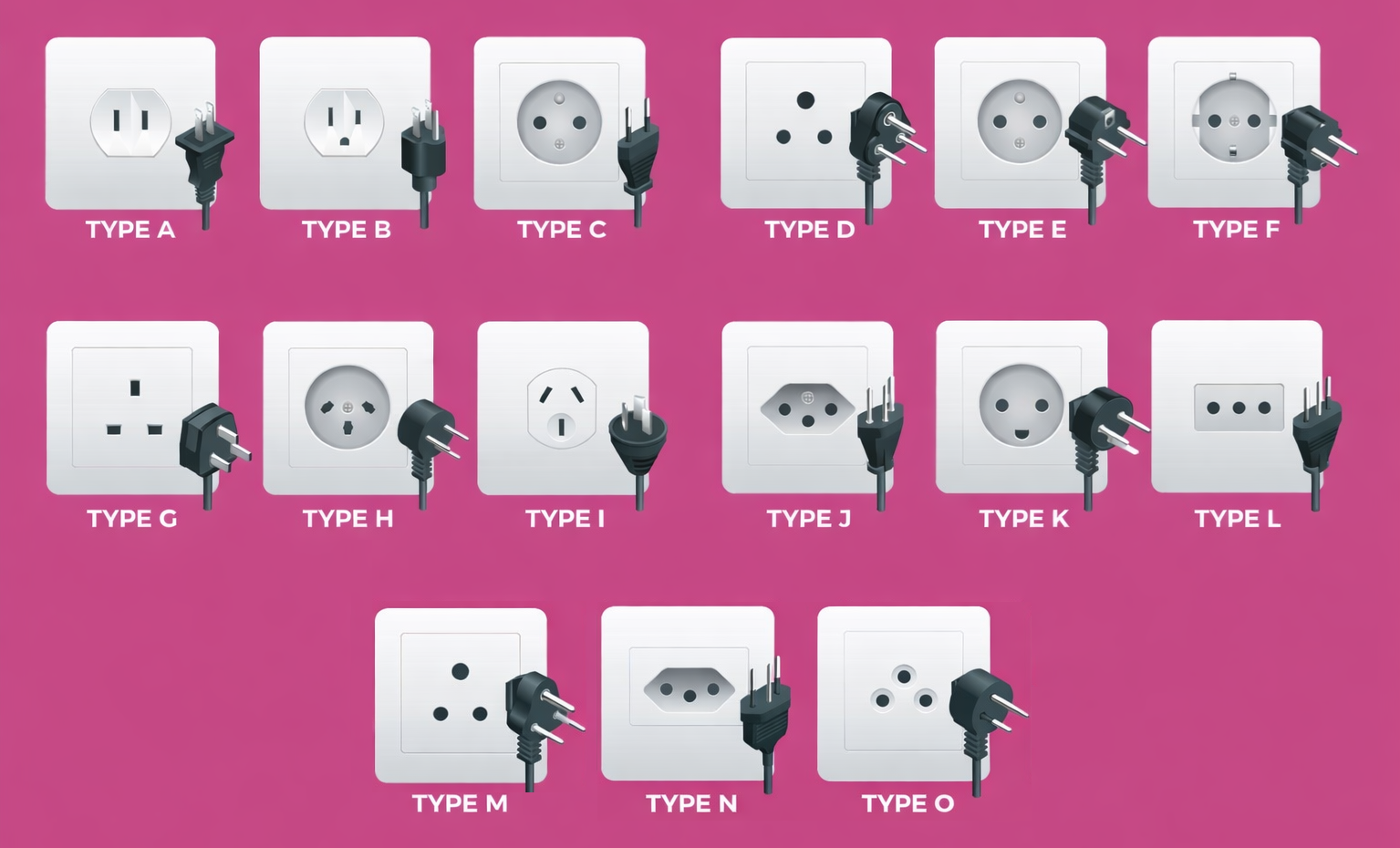

Kuva 2. Yleiset AC-pistoketyypit

• Tyyppi A - Tyyppi A on kaksinapainen pistoke, jossa on litteät yhdensuuntaiset siivet ilman maadoitusnastaa.Sitä käytetään pääasiassa Yhdysvalloissa, Kanadassa, Meksikossa ja Japanissa.Verrattuna muihin tyyppeihin, se on yksi yksinkertaisimmista ja kevyimmistä malleista.Tätä pistoketta käytetään yleisesti vähän virtaa kuluttaviin laitteisiin, kuten puhelinlaturiin ja pieneen elektroniikkaan.Sen laaja käyttö tekee siitä standardin kulutuselektroniikassa.Tyypin A yksinkertaisuus tekee siitä kustannustehokkaan ja helpon valmistaa.

• Tyyppi B - Tyyppi B on samanlainen kuin tyyppi A, mutta sisältää ylimääräisen pyöreän maadoitusnastan.Sitä käytetään laajalti Pohjois-Amerikassa ja osissa Keski-Amerikkaa.Verrattuna tyyppiin A se tarjoaa paremman turvallisuuden maadoitusominaisuuden ansiosta.Tätä pistoketta käytetään yleisesti laitteissa, jotka vaativat korkeampia turvallisuusstandardeja.Se on tärkeää ympäristöissä, joissa sähkösuojaus on välttämätöntä.Tyyppi B on vakiovalinta sekä asuin- että kaupallisiin sovelluksiin.

• Tyyppi C - Tyyppi C on kaksipyöräinen pistoke, joka tunnetaan yleisesti nimellä Europlug.Sitä käytetään laajalti Euroopassa, Aasiassa ja Etelä-Amerikassa.Tyyppiin A ja B verrattuna se on yleisemmin yhteensopiva useiden pistorasioiden kanssa.Tätä pistoketta käytetään tyypillisesti pienitehoisille laitteille, kuten latureille ja pienille laitteille.Sen kompakti muotoilu mahdollistaa helpon käytön useilla alueilla.Tyyppi C on tärkeässä roolissa kansainvälisessä matkustamisessa laajan yhteensopivuuden ansiosta.

• Tyyppi D - Tyyppi D on kolmikulmainen kolmiosainen pistoke.Sitä käytetään pääasiassa Intiassa, Nepalissa ja joissakin Afrikan maissa.C-tyyppiin verrattuna se tukee laitteita, jotka vaativat vakaamman yhteyden.Tätä pistoketta käytetään yleisesti alueilla, joilla on vanhemmat sähköstandardit.Sen muotoilu mahdollistaa sen, että se pystyy käsittelemään kohtalaisia ​​tehovaatimuksia.Tyyppi D on edelleen tärkeä alueellisen infrastruktuurinsa yhteensopivuuden ylläpitämisessä.

• Tyyppi E - Tyyppi E on kaksipyöreänapainen pistoke, jonka pistorasiassa on reikä maadoitusnastalle.Sitä käytetään yleisesti Ranskassa, Belgiassa ja Puolassa.Verrattuna tyyppiin C, siinä on turvallisuutta lisäävä maadoitusmekanismi.Tätä pistoketta käytetään sekä pieni- että keskitehoisille laitteille.Se on tärkeää turvallisten sähköliitäntöjen ylläpitämiseksi eurooppalaisissa järjestelmissä.Tyyppi E on usein yhteensopiva tyypin F liitäntöjen kanssa.

• Tyyppi F - Tyyppi F, joka tunnetaan myös nimellä Schuko-pistoke, sisältää kaksi pyöreää nastaa, joissa on maadoitusliittimet.Sitä käytetään laajalti Saksassa, Espanjassa ja monissa Euroopan maissa.Verrattuna tyyppiin E, se käyttää sivumaadoitusta nastan sijasta.Tätä pistoketta käytetään yleisesti suurempitehoisissa laitteissa.Sen vahva rakenne tarjoaa turvallisen ja vakaan yhteyden.Tyyppiä F tarvitaan nykyaikaisissa eurooppalaisissa sähköjärjestelmissä.

• Tyyppi G - Tyyppi G on kolminapainen pistoke, jossa on suorakaiteen muotoiset nastat, jotka on järjestetty kolmiomaiseen asetteluun.Sitä käytetään Isossa-Britanniassa, Irlannissa ja useissa Aasian maissa.Verrattuna muihin tyyppeihin, sillä on kestävämpi ja suurempi rakenne.Tätä pistoketta käytetään yleisesti sekä kotitalous- että toimistolaitteissa.Se on tärkeää lujan ja vakaan yhteyden varmistamiseksi.Tyyppi G tunnetaan laajalti kestävyydestään.

• Tyyppi H - Tyyppi H on kolminapainen pistoke, jonka nastat on järjestetty ainutlaatuiseen kolmiomaiseen muotoon.Sitä käytetään pääasiassa Israelissa ja sen lähialueilla.Verrattuna tyyppiin C, sillä on selkeä muotoilu, joka rajoittaa yhteensopivuutta.Tätä pistoketta käytetään sekä asuin- että kaupallisissa tiloissa.Se varmistaa asianmukaisen yhteyden erityisessä aluejärjestelmässään.Tyyppi H on tärkeä standardoidun sähköturvallisuuden ylläpitämiseksi alueellaan.

• Tyyppi I - Tyyppi I on pistoke, jossa on kaksi litteää vinoa nastaa ja joskus maadoitusnasta.Sitä käytetään yleisesti Australiassa, Uudessa-Seelannissa ja China:ssa.Verrattuna tyyppiin A, vino muotoilu tarjoaa turvallisemman istuvuuden.Tätä pistoketta käytetään monissa sähkölaitteissa.Se tukee sekä kotitalous- että teollisuussovelluksia.Tyyppi I on hyvä alueilla, joilla on moderni sähköinfrastruktuuri.

• Kirjoita J - Tyyppi J on kolminapainen pistoke, jossa on pyöreät nastat, mukaan lukien maadoitusnasta.Sitä käytetään pääasiassa Sveitsissä ja Liechtensteinissa.Verrattuna tyyppiin C, se tarjoaa lisämaadoituksen turvallisuuden takaamiseksi.Tätä pistoketta käytetään yleisesti sekä kodeissa että toimistoissa.Se varmistaa vakaat ja turvalliset sähköliitännät.Tyyppi J on tärkeä korkean turvallisuustason ylläpitämiseksi alueellaan.

• Tyyppi K - Tyyppi K on kolminapainen pistoke, jossa on pyöreät nastat ja maadoitusnasta.Sitä käytetään pääasiassa Tanskassa ja Grönlannissa.Verrattuna tyyppiin F, sillä on hieman erilainen maadoituskokoonpano.Tätä pistoketta käytetään sekä koti- että kaupallisissa laitteissa.Se varmistaa yhteensopivuuden Tanskan sähköjärjestelmän sisällä.Tyyppi K on tärkeä paikallisten sähköstandardien ylläpitämiseksi.

• Tyyppi L - Tyyppi L on kolmikierrosnapainen pistoke, joka on järjestetty suoraviivaisesti.Sitä käytetään pääasiassa Italiassa ja joissakin osissa Pohjois-Afrikkaa.Verrattuna tyyppiin C, se tukee suurempivirtasovelluksia.Tätä pistoketta käytetään sekä pienissä elektroniikassa että suuremmissa laitteissa.Se tarjoaa vakaan ja yhtenäisen yhteyden.Tyyppi L on tärkeä Italian standardoidulle sähköjärjestelmälle.

• Tyyppi M - Type M on suurempi versio Type D:stä kolmella pyöreällä tapilla.Sitä käytetään Etelä-Afrikassa ja joissakin naapurimaissa.Tyyppi D:hen verrattuna se on suunniteltu tehokkaampiin sovelluksiin.Tätä pistoketta käytetään yleisesti raskaassa käytössä olevissa laitteissa.Sen suurempi koko mahdollistaa suuremman sähkökuorman.Tyyppi M on tärkeä teollisuus- ja suuritehoisissa ympäristöissä.

• Tyyppi N - Type N on Brasiliassa ja Etelä-Afrikassa standardoitu kolmikierrosnapainen pistoke.Se on suunniteltu parantamaan turvallisuutta ja yhteensopivuutta.Verrattuna tyyppiin C, se sisältää maadoituksen lisäsuojaa varten.Tätä pistoketta käytetään sekä asuin- että kaupallisissa laitteissa.Se tukee nykyaikaisia ​​sähköstandardeja alueillaan.Tyyppi N on tärkeä rooli uudemmissa infrastruktuurijärjestelmissä.

• Tyyppi O - Tyyppi O on kolmikierrosnapainen pistoke, jota käytetään pääasiassa Thaimaassa.Se on suunniteltu tukemaan alueen nykyaikaisia ​​sähköjärjestelmiä.Verrattuna vanhempiin pistoketyyppeihin se tarjoaa paremmat turvaominaisuudet.Tätä pistoketta käytetään sekä kotitalouksissa että kaupallisissa sovelluksissa.Se varmistaa yhteensopivuuden paikallisten sähköstandardien kanssa.Tyyppi O on tärkeä Thaimaan standardoitujen sähköjärjestelmien tukemiseksi.

AC-tuloliittimien jännite ja taajuus

Virtalähteet on tyypillisesti suunniteltu toimimaan laajalla tulojännitealueella, yleensä 100 V - 240 V AC.Tämä joustavuus mahdollistaa laitteiden käytön eri maissa ilman erillisiä virtalähteitä.Sovitin mukautuu automaattisesti tulevaan jännitteeseen ylläpitääkseen vakaan suorituskyvyn.Tämä ominaisuus on erityisen tärkeä nykyaikaisessa elektroniikassa, jota käytetään globaaleilla markkinoilla.Laaja jännitetuki auttaa estämään jännitevirheiden aiheuttamia vaurioita.Se parantaa myös laitteiden käyttömukavuutta matkoilla.

Jännitteen lisäksi AC-tuloteho toimii myös vakiotaajuuksilla 50Hz tai 60Hz.Nämä taajuusarvot ilmaisevat, kuinka usein sähkövirta vaihtuu sekunnissa.Virtasovittimet on suunniteltu käsittelemään molempia taajuuksia tehokkaasti vaikuttamatta lähtötehoon.Tämä varmistaa tasaisen toiminnan alueellisista sähköstandardeista riippumatta.Molempien taajuustyyppien tukeminen parantaa yhteensopivuutta eri tehojärjestelmien välillä.Tämän seurauksena useimmat nykyaikaiset sovittimet on suunniteltu yleisiin syöttöolosuhteisiin.

Kaksi- ja kolmipiikkiset vaihtovirtapistokkeet

Kuva 3. Kaksi- ja kolmipiikkinen pistokerakenne

Kaksinapaiset pistokkeet koostuvat kahdesta sähkökoskettimesta, jotka kytketään virtalähteen jännitteisiin ja nollajohtimiin.Niitä käytetään yleisesti laitteissa, jotka eivät vaadi maadoitusta turvallisen toiminnan vuoksi.Nämä pistokkeet ovat kevyitä ja yksinkertaisempia, joten ne sopivat pieneen elektroniikkaan.Niitä löytyy usein latureista, lampuista ja pienitehoisista laitteista.Kaksinapaisia ​​pistokkeita käytetään laajalti kompaktin rakenteensa vuoksi.Ne tarjoavat kuitenkin perussuojauksen eivätkä sisällä ylimääräistä turvamaadoitusta.

Kolmipiikkisissä pistokkeissa on ylimääräinen maadoitustappi, mikä parantaa sähköturvallisuutta.Tämä maadoitusliitäntä auttaa estämään sähköiskun ohjaamalla ylimääräisen virran turvallisesti maahan.Näitä pistokkeita käytetään tyypillisesti laitteissa, joissa on korkeampi tehovaatimus tai metallikotelo.Ne tarjoavat paremman suojan sähkövikoja ja oikosulkuja vastaan.Kolmipiikkisiä pistokkeita löytyy yleisesti laitteista, kuten tietokoneista, jääkaapeista ja teollisuuslaitteista.Niiden muotoilu takaa turvallisemman toiminnan vaativissa sähköympäristöissä.

Kiinteät vs vaihdettavat AC-pistokkeet

Kuva 4. Kiinteä vs. vaihdettava pistokerakenne

Kiinteät AC-pistokkeet on kiinnitetty pysyvästi verkkolaitteeseen, eikä niitä voi irrottaa tai vaihtaa.Tämä muotoilu tarjoaa vakaan ja kestävän yhteyden jokapäiväiseen käyttöön.Sitä käytetään yleisesti sovittimissa, jotka on suunniteltu tietylle alueelle tai maalle.Kiinteät pistokkeet ovat yksinkertaisia ​​ja vähentävät liitosten löystymisen riskiä.Niitä käytetään usein kiinteissä laitteissa, joita ei liikuteta usein.Tämä rakenne takaa tasaisen suorituskyvyn ilman lisäkomponenttien tarvetta.

Vaihdettavat AC-pistokkeet puolestaan ​​mahdollistavat eri pistokkeiden päiden vaihtamisen alueesta riippuen.Tämä tekee niistä erittäin hyödyllisiä matkustamiseen ja kansainvälisiin sovelluksiin.Voit helposti kiinnittää sopivan pistoketyypin eri maihin.Tämä joustavuus eliminoi useiden sovittimien tarpeen.Vaihdettavia järjestelmiä käytetään yleisesti yleisvirtasovittimissa.Ne tarjoavat käyttömukavuutta säilyttäen samalla yhteensopivuuden eri sähköstandardien kanssa.

Mitä ovat DC-lähtöliittimet?

DC-lähtöliittimet ovat komponentteja, jotka toimittavat säädeltyä tasavirtaa (DC) virtalähteestä elektroniseen laitteeseen.Ne toimivat viimeisinä liitäntäpisteinä virtalähteen ja virtalähteenä olevan laitteen välillä.Nämä liittimet varmistavat muunnetun sähköenergian siirron tehokkaasti ja luotettavasti.Niiden ensisijainen tehtävä on tarjota vakaa lähtö, joka vastaa laitteen tehovaatimuksia.DC-lähtöliittimet ovat tärkeitä nykyaikaisen elektroniikan, kuten kannettavien tietokoneiden, reitittimien ja kannettavien laitteiden, virtalähteenä.Ne on suunniteltu ylläpitämään turvallinen ja yhtenäinen yhteys käytön aikana.Nämä liittimet tukevat myös turvallista käyttöä estämällä vahingossa tapahtuvan irrotuksen.Niiden suunnittelu mahdollistaa niiden sopivan turvallisesti laitteen tuloportteihin.Ilman DC-lähtöliittimiä virtasovittimet eivät pystyisi toimittamaan käyttökelpoista energiaa laitteisiin.

Yleiset tasavirtaliittimien tyypit

Tynnyriliittimet

Kuva 5. Tynnyriliitintyypit

Tynnyriliittimet ovat sylinterimäisiä virtaliittimiä, joita käytetään yleisesti tasavirtasovelluksissa.Ne koostuvat ontosta ulkoholkista ja sisäisestä tapista, joka kuljettaa sähkövirtaa.Näitä liittimiä käytetään laajalti laitteissa, kuten reitittimissä, CCTV-järjestelmissä ja pienessä elektroniikassa.Niiden yksinkertainen rakenne mahdollistaa helpon kytkemisen ja irrottamisen käytön aikana.Tynnyriliittimet tunnetaan luotettavuudestaan ​​ja tasaisesta suorituskyvystään.Ne on suunniteltu tarjoamaan vakaa tehonsiirto minimaalisella signaalihäviöllä.Kuten kuvasta näkyy, niitä on saatavana sekä uros- että naaraskokoonpanoissa turvallisia yhteyksiä varten.

DIN-liittimet

Kuva 6. DIN-liitintyypit

DIN-liittimet ovat pyöreitä liittimiä, joissa on useita nastoja, jotka on järjestetty standardoituun kuvioon.Niitä käytetään yleisesti erikoistuneissa elektronisissa laitteissa ja vanhoissa järjestelmissä.Nämä liittimet tukevat useita signaali- tai virtaliitäntöjä yhdessä rajapinnassa.DIN-liittimet tunnetaan turvallisesta lukitusmekanismistaan ​​ja tarkasta tappien kohdistamisesta.Niitä käytetään usein audiolaitteissa, teollisuusjärjestelmissä ja viestintälaitteissa.Niiden muotoilu takaa vakaat ja organisoidut yhteydet.Kuvassa on havainnollistettu eri DIN-liitintyypeissä käytettyjä eri nastakokoonpanoja.

USB-liittimet

Kuva 7. USB-liitintyypit

USB-liittimet ovat standardoituja rajapintoja, joita käytetään sekä virranjakelussa että tiedonsiirrossa nykyaikaisessa elektroniikassa.Niitä käytetään laajalti älypuhelimissa, kannettavissa tietokoneissa ja muissa kannettavissa laitteissa.Nämä liittimet on suunniteltu helppokäyttöisiksi ja yleisiksi yhteensopiviksi.USB-liittimet tukevat tehokasta virransiirtoa useiden eri laitteiden välillä.Niiden suunnittelu mahdollistaa toistuvan kytkemisen ja irrottamisen ilman vaurioita.Niistä on tullut yleisin DC-liitintyyppi elektroniikassa.Kuten kuvasta näkyy, käytössä on erilaisia ​​USB-formaatteja laitteesta ja sovelluksesta riippuen.

Erot AC-tulo- ja DC-lähtöliittimien välillä

Aspekti	AC-tuloliittimet	DC-lähtö Liittimet
Ensisijainen toiminto	Piirrä sähkö virtaa seinäpistorasiasta	Toimita muuntaa tehon elektronisiin laitteisiin
Sähköinen tyyppi	Vuorotteleva virta (AC) tulo	Tasavirta (DC) lähtö
Sijainti sisällä Järjestelmä	Sisääntulopaikka virtalähde	Poistumispiste virtalähde
Virran kunto	Sääntelemätön saapuva sähkö	Säännelty ja stabiloitu teho
Vakioperuste	Määrittelee alueelliset sähköstandardit	Määrittelee laitteen suunnitteluvaatimukset
Toiminnassa Ympäristö	Kotitalous tai teolliset seinäpistorasiat	Elektroninen laitteen tuloportit
Yhteensopivuus Laajuus	Rajoitettu maakohtaisia myyntipisteitä	Vastasi tietyt laiteliitännät
Rakenteellinen Suunnittelun tavoite	Tukeva ja turvallinen liitäntä verkkovirtaan	Tarkka ja vakaa yhteys laitteisiin
Turvallinen käsittely	Suunniteltu hallita suurjännitetuloa	Suunniteltu ylläpitää turvallista pienjännitelähtöä
Suunta Power Flow	Ulkopuolelta lähde adapteriin	Sovittimesta päätelaite
Tyypillistä Sovellus	Virransyöttö sovittimia infrastruktuurista	Energian toimittaminen elektroniikkaan
Yhteys Käyttöliittymä	Pistoke asennettu pistorasiaan	Liitin asetettu laiteporttiin
Joustavuus	Rajoitettu alueellinen liitinmuoto	Mukautuva poikki erilaisia laitetyyppejä
Fyysinen Integrointi	Sisäänrakennettu tai irrotettavat pistokepäät	Kiinnitetty lähtökaapeli tai sovittimen kärki
Järjestelmän rooli	Osa valtaa syöttöinfrastruktuuri	Osa laitetason virransyöttö

Erilaisten virtalähteiden liittimien sovellukset

1. Kulutuselektroniikka

Virtaliittimiä käytetään laajalti laitteissa, kuten älypuhelimissa, kannettavissa tietokoneissa ja tableteissa.Ne takaavat vakaan latauksen ja tehokkaan virransyötön päivittäiseen käyttöön.Nämä liittimet tukevat nykyaikaisia ​​elämäntapoja, jotka ovat vahvasti riippuvaisia ​​kannettavasta elektroniikasta.Niiden luotettavuus vaikuttaa suoraan laitteen suorituskykyyn ja käyttökokemukseen.

2. Verkkolaitteet

Reitittimet, modeemit ja kytkimet luottavat tasavirtaliittimiin jatkuvassa käytössä.Vakaat virtayhteydet ovat tärkeitä keskeytymättömän Internet-yhteyden ylläpitämiseksi.Nämä liittimet tukevat pitkiä käyttötunteja ilman vikaa.Niiden kestävyys on tärkeää sekä koti- että toimistoverkoissa.

3. Teollisuuslaitteet

Teollisuuskoneet käyttävät erikoisliittimiä tasaisen ja turvallisen virransyötön takaamiseksi.Nämä liittimet on suunniteltu kestämään vaativia ympäristöjä ja jatkuvaa käyttöä.Ne varmistavat automaatiojärjestelmien ja ohjausyksiköiden luotettavan toiminnan.Niiden suorituskyky on erinomainen valmistus- ja tuotantoprosesseissa.

4. Ääni- ja videojärjestelmät

Liittimiä käytetään vahvistimissa, kaiuttimissa ja medialaitteissa vakaan tehon tuottamiseksi.Ne auttavat ylläpitämään tasaista suorituskykyä viihdejärjestelmissä.Luotettavat liitännät estävät keskeytykset äänen tai videon toiston aikana.Näitä liittimiä käytetään sekä koti- että ammattikäyttöön.

5. Lääketieteelliset laitteet

Lääketieteellisten laitteiden turvallinen käyttö edellyttää suojattuja virtaliittimiä.Nämä liittimet varmistavat terveydenhuollon laitteiden jatkuvan toiminnan.Luotettavuus vaaditaan järjestelmävikojen välttämiseksi käytön aikana.Niillä on rooli potilasturvallisuuden ja laitteiden tarkkuuden ylläpitämisessä.

6. Autot ja kannettavat järjestelmät

Virtaliittimiä käytetään ajoneuvojen elektroniikassa ja kannettavissa tehojärjestelmissä.Ne tukevat laitteita, kuten GPS-yksiköitä, kojelautakameroita ja kannettavia latureita.Näiden liittimien on kestettävä liikettä ja vaihtelevia olosuhteita.Niiden suunnittelu varmistaa tasaisen virransyötön mobiiliympäristöissä.

Johtopäätös

Virtalähteen pistokkeet varmistavat luotettavan energiansiirron yhdistämällä laitteet virtalähteisiin ja toimittamalla oikeantyyppistä sähköä.AC-tuloliittimet vaihtelevat alueen ja rakenteen mukaan, kun taas DC-lähtöliittimet tarjoavat vakaan virran, joka sopii tietyille laitteille.Ominaisuudet, kuten jännitteen yhteensopivuus, maadoitus ja vaihdettavat mallit, parantavat turvallisuutta ja käytettävyyttä.Näiden komponenttien ymmärtäminen auttaa varmistamaan oikean valinnan, yhteensopivuuden ja tehokkaan toiminnan eri sovelluksissa.
