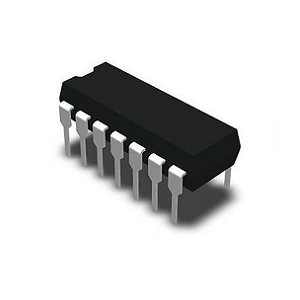

CD4073: 3-tulos ja portti IC selitetty

Tämä opas tutkii CD4073: ta, kolminkertaista 3-sisääntuloa ja portin integroidun piirin, joka on tunnettu sen monipuolisuudesta ja tehokkuudesta nykyaikaisessa elektroniikassa.Se tutkii CD4073: n roolia digitaalisessa logiikkapiirissä hajottamalla PIN -kokoonpanot, porttitoiminnot ja sovellukset.

Luettelo

1. PIN -kokoonpano 4073 IC

3. CD4073: n toiminta ja käyttö

4. CD4073 -sovelluspiiri

5. CD4073 vaihtoehdot ja vastaavat

6. Tietotapaukset

Pin -kokoonpano 4073 IC

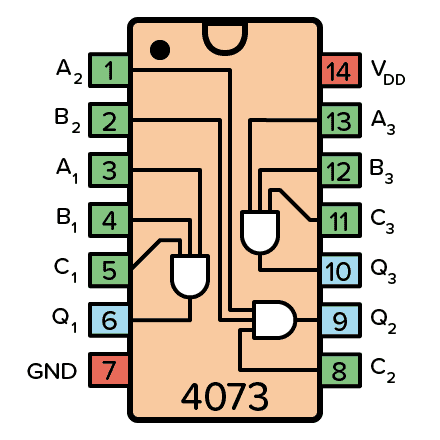

4073 Pinout

Nimeä	Nro	Tyyppi	Kuvaus
VDD	14	Voima	Syöttöjännite (+3 - +15 V)
Hölynpöly	7	Voima	Maa (0 V)
A1 - A3	1, 3, 13	Syöttö	Tulot A kolmesta ja porteista
B1 - B3	2, 4, 12	Syöttö	Tulot B kolmesta ja portista
C1 - C3	5, 8, 11	Syöttö	Tulot C kolmesta ja porteista
Q1 - Q3	6, 9, 10	Tulos	Tulokset kolmesta ja porteista

Yleiskatsaus 3-sisääntulosta ja portista

3-tulos ja portti antaa korkean lähdön vain, kun kaikki kolme tuloa, joita kutsutaan nimellä A, B ja C, asetetaan korkeaan.Tämän ymmärtäminen vaatii totuustaulukon tutkimista, joka tarjoaa yksityiskohtaisen näytön syöttöyhdistelmistä, jotka kuvaavat loogista virtausta pääasiassa alhaisen ulostulon tuottamiseksi.Vain kaikilla korkealla syötetyllä tuloilla piiri tuottaa korkean lähdön, joka ilmentää monimutkaista tarkistusta, jota tarvitaan skenaarioissa, jotka vaativat tiukkaa ehtoa, jotta haluttu tulos tapahtuu.

3-Input AND Gate Symbol

3-syöttö- ja portin symboli

Syöttö a	Tulo B	Tulo C	Lähtö Q
0 -	0 -	0 -	0 -
0 -	0 -	1	0
0 -	1	0 -	0 -
0	1	1	0 -
1	0 -	0 -	0 -
1	0 -	1	0 -
1	1	0 -	0 -
1	1	1	1

3-tulpan ja portin totuustaulukko

CD4073: n toiminta ja käyttö

Alkuasetukset ja yhteydet

Aloittaa käyttöönotto CD4073, Aloita yhdistämällä VDD vakaan ja positiiviseen jännitehokkuun varmistaen samalla, että GND on kytketty turvallisesti maahan.Tämä vaihe toimii selkärangana integroidun piirin oikealle toiminnalle.On suositeltavaa tarkistaa nämä yhteydet kiertämään mahdollisia eroja, jotka voivat johtua voimakysymyksistä.

Syöttö- ja signaalinhallinta

Tulot, merkitty A, B ja C, on kytkettävä digitaalisiin signaaleihin, jotka heijastavat tarkasti tutkittavissa olevia olosuhteita.Digitaalisten signaalien valinnalla on vaikutus, koska se ennustaa CD4073: n käsittelemän logiikan ja käyttäytymisen.Laiminlyönti tai valvonta, kuten kulkuyhteydet tai melu, voi tuoda virheitä, mikä monimutkaistaa loogisia toimintoja.

Lähtö- ja piirin integrointi

Portin lähdöt, joita yleensä esitetään q: ksi, toimivat tulojen A, B ja C. näiden tulosten integrointi seuraaviin piirioperaatioihin loogisina leikkausindikaattoreina voi tarjota valtavan arvon.Strategista integraatiota ohjaavat usein aiemmat skenaariot, joissa piirin tehokkuuden optimointi johti merkittäviin suorituskyvyn parannuksiin.

CD4073 -sovelluspiiri

CD4073 Circuit

CD4073-integroitu piiri on tärkeä komponentti suojatun koodilukkojärjestelmän rakentamiselle, joka varmistaa 6-bittisen binaarikoodin, kuten 101101. Tämä järjestelmä käyttää CD4073: n ja portteja tuloskoodin tarkkuuden varmistamiseksi.Ei CD4069ben kaltaisen IC: n portteja käytetään logiikkatasojen säätämiseen varmistaen, että piiri tulkitsee tuloa oikein.Syöttölogiikan oikea sekvensointi ja säätö tarvitaan järjestelmän toimintaan luotettavasti.

Useat komponentit ovat avain piirin kokoamiseen.Relettä käytetään ulkoisten laitteiden hallintaan, kun taas CD4073BE käsittelee ja porttitoiminnot, ja CD4069BE ei tarjoa porttitoimintaa.Binaarikoodin syöttämiseen käytetään 6-aseman DIP-kytkintä, ja vastukset sisällytetään virran virtauksen säätelemiseksi.NPN -transistoria, kuten BC547, käytetään releen valtuuttamiseen ja asianmukaisen toiminnan varmistamiseen.

Rele aktivoi transistori, joka vahvistaa DIP -kytkimen pienen virran releen ohjaamiseksi.Tämä antaa piirin säädellä ulkoisia laitteita, kuten suojaushälytyksiä tai oven lukkoja, mikä parantaa yleistä turvallisuutta.Transistorin asianmukainen valinta ja puolueellisuus vaaditaan piirivirheiden välttämiseksi.Tämä osoittaa digitaalisen logiikan tasapainottamisen merkityksen analogisella ohjauksella, koska niiden huolellinen vuorovaikutus määrittää laitteistosovellusten onnistumisen tai epäonnistumisen.

CD4073 -vaihtoehdot ja vastaavat

• Merkitty myös nimellä NTE4073, MC14073- HCF4073- TC4073- HEF4073.

• Muunnelmat kuten "CD4073be"Ilmoita valmistaja tai teknologiaerot.

Olla 74HC11: Toinen kolminkertainen 3-tulos ja portti IC.

Tietotarvikkeet

CD4073BE DataBreets:

Materiaaliaset 30/maaliskuu 2017.pdf

CD4073B/81B/82B Tyypit.pdf
