BTS7960B Motor Driver IC: Sovellukset, pinout ja tiedotteen

Tämä opas tutkii BTS7960B: n korkean virran moottorin kuljettajaa IC: tä, joka on avainosa noteliittisarjaan, joka on rakennettu tehokkaaseen ja tehokkaaseen moottorin hallintaan.Se kattaa IC: n suunnittelun, käytännölliset käytöt ja edistyneet ominaisuudet osoittaen, kuinka se on erinomainen teollisuudenaloilla, jotka tarvitsevat luotettavaa ja tarkkaa moottorin hallintaa.Perustoiminnoista teknisiin teknisiin tietoihin ja sovelluksiin tämä opas korostaa, kuinka BTS7960B ajaa innovaatiota moottorin ohjaustekniikassa.

Luettelo

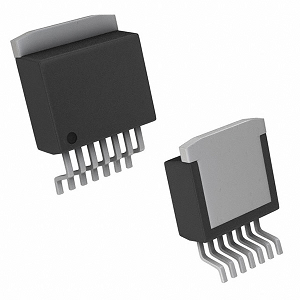

Mikä on BTS7960B Motor Driver IC?

Se BTS7960B on edistyksellinen integroitu piiri, joka on suunniteltu korkean virran moottorin ohjaukselle, osa novaliittisarjaa.Se sisältää P-kanavan korkean puolen MOSFET: n ja N-kanavan matalan puolen MOSFET: n yhdistettynä sulautettuun ohjaimeen IC.Tämä konfiguraatio on räätälöity moottorin hallintaan, taitava käsittelemään moottoreita, jotka vaativat huomattavia sähkövirtoja hienovaraisesti.BTS7960B: n arkkitehtuuri on erinomainen suuritehoisten moottorien hallinnassa, löytäen makean pisteen tehotehokkuuden ja luotettavuuden välillä.Puolisiltaan MOSFET-integraatio sopii dynaamisiin skenaarioihin, joihin liittyy tarkka moottorin nopeuden ja vääntömomentin modulointi.BTS7960B erottuu luotettavaksi ratkaisuksi, joka käsittelee näitä tiukkoja vaatimuksia.

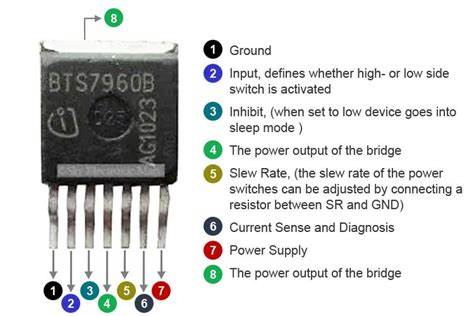

BTS7960B: n nastakokoonpano

Nro	Nimeä	Kuvaus
1	Hölynpöly	Pohja
2	Sisä-	Tulo määrittelee, onko korkea tai matala sivukytkin aktivoitu
3	Inhimi	Estä (kun se asetetaan alhaiseksi, laite nukkuu tila)
4	Ulkona	Sillan teho
5	SR	Sylenopeus (virtakytkimien läpännopeus voi olla säädetty kytkemällä vastus SR: n ja GND: n välillä)
6	On	Nykyinen merkitys ja diagnoosi
7	Vs.	Virtalähde
8	Ulkona	Sillan teho

BTS7960B -ominaisuudet ja tekniset tiedot

Ominaisuudet ja tekniset tiedot	Kuvaus
Polunkestävyys	Tyypillinen 16 MΩ @ 25 ° C
Alhainen lepotilavirta	Tyypillinen 7 µA @ 25 ° C
PWM -kyky	Enintään 25 kHz yhdistettynä aktiiviseen vapaasti
Kytketty moodivirran rajoitus	Vähentää virran hajoamista ylivirta -olosuhteissa
Nykyinen rajoitustaso	Tyypillinen 43a
Tilan lipun diagnoosi	Sisältää nykyisen aistiominaisuuden
Ylikuormitus	Ominaisuudet salpakäyttäytyminen
Ylikuormitus	Suojaa liialliselta jännitteeltä
Alijännitteen sammutus	Estää toiminnan riittämättömän jännitteen alla
Ohjainpiiri	Varustettu logiikkatason tuloilla
Säädettävät lämmitysnopeudet	Mahdollistaa optimoidun EMI -suorituskyvyn

BTS7960B Vaihtoehtoinen moottorin kuljettaja ICS

Olla L293d

Olla DRV8833

Olla MX1508

Olla TB6612FNG

Olla L298

Käyttämällä BTS7960B Motor Driver IC: tä

BTS7960B Motor Driver IC on avainkomponentti suuritehoisten moottorien hallinnassa, jotka toimivat yli 40 volttia.Tätä IC: tä käytetään sovelluksiin, jotka vaativat sekä korkeaa energiaa että tarkkaa hallintaa.Kaksisuuntaista pyörimistä vaativille moottoreille kahta BTS7960B ICS: ää käytetään puoliltaan kokoonpanossa.Tämä asennus mahdollistaa sileän suunnan muutokset ja tehokkaan moottorin ohjauksen.Alla olevassa kuvassa esitetään BTS7960B-moottorikuljetusmoduuli, joka sisältää kaksikirulankoon, jossa on jäähdytyselementti tehokkaan lämmön hajoamisen saavuttamiseksi.Tämä moduuli on suunniteltu suuritehoiseen moottorin hallintaan, tukevat sovelluksia, jotka vaativat vankkaa ja luotettavaa suorituskykyä.

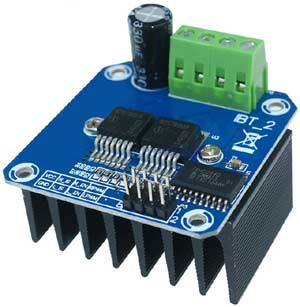

BTS7960B -moduuli

Moottorin nopeuden säätelemiseksi BTS7960B perustuu pulssin leveyden modulaatiosignaaleihin (PWM), jotka ohjaavat moottorin virran kestoa ja voimakkuutta.Nämä PWM -signaalit voidaan luoda mikrokontrollerilla tai 555 -ajastin IC: llä.Aloittelijoille 555 -ajastin tarjoaa yksinkertaisen tavan oppia moottorin ohjauksen perusteet.Lisäksi ULN2003 IC: n käyttäminen auttaa suojaamaan herkkiä komponentteja potentiaalisilta ylivirtailta.Näiden komponenttien oikea integrointi varmistaa vakaan ja luotettavan moottorin toiminnan parantaen järjestelmän yleistä tehokkuutta.

H-siltakokoonpano on tärkeä moottorin suunnan ohjaamiseksi, mikä mahdollistaa sekä eteenpäin että käänteisen liikkeen kytkemällä jännitteen napaisuus moottorin päätteissä.Kahden BTS7960B ICS: n yhdistäminen H-silta-asennukseen tarjoaa tarkan ohjauksen moottorin pyörimiseen pariksi moduloitujen PWM-signaalien kanssa.Varovaa johdotusta ja suunnittelua tarvitaan sellaisten ongelmien välttämiseksi, kuten vahingossa tapahtuvat lyhytkirut.Tämän asennuksen hallitseminen mahdollistaa joustavien, reagoivien moottorin ohjausjärjestelmien kehittämisen, jotka osoittavat sekä teknisen tai ongelmanratkaisun luovuuden.Alla oleva piirikaavio esittelee johdotusasetukset korkean virran H-silta-moottorin ohjausjärjestelmälle kahdella BTS7960B-moottorin ohjaimella IC: llä.Kokoonpano sisältää mikrokontrollerin PWM -signaalin muodostumiselle, jännitesäätimen (TLE4278G) ja käänteisen napaussuojauksen.Tämä järjestely mahdollistaa tarkan kaksisuuntaisen moottorin ohjauksen suojaamalla komponentteja mahdollisilta sähkökysymyksiltä.

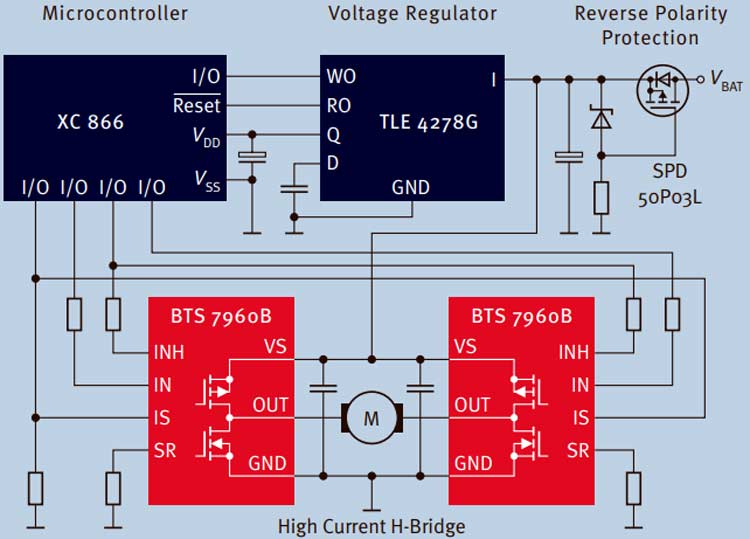

BTS7960B -piirikaavio

BTS7960B -pakkausvaihtoehdot

TO-263-7 -paketti

D2PAK-nimisen paketin tunnettuna on matalan profiilin malli, joka kohdistuu saumattomasti Surface-Teknologian (SMT) kanssa.Sen kompakti muotoilu optimoi levytilan monimutkaisille piirikonfiguraatioille jopa rajoitetuissa ympäristöissä.Litteä profiili, joka on pariksi sen erinomaisen lämmön hajoamiskyvyn kanssa, tekee siitä erittäin toivottavaa ympäristöissä, jotka arvostavat minimaalista fyysistä tilaa, mutta vaativat tehokasta lämmönhallintaa.Sektorit, kuten elektroniikka ja autoelektroniikka, omaksuvat tämän paketin usein avaruusrajoitteiden takia.Paketin yhteensopivuus automatisoitujen SMT -prosessien kanssa voi johtaa rahoitusetuihin massatuotteissa.

TO-220-7 -paketti

TO-220-7-paketti on erinomainen reikän asennusmenetelmällä, mikä tekee siitä suotuisan lämmönhallinnassa tarvitseville sovelluksille.Sen vahvat johdot varmistavat luotettavan yhteyden piirilevyyn pitäen rakenteellista eheyttä fyysiselle stressille tai värähtelylle alttiissa asetuksissa.TO-220-7 on varustettu ominaisuuksilla jäähdytyselementtien kiinnittämiseksi, ja se parantaa lämpötehokkuutta, joka sopii täydellisesti tehoelektroniikkaan, jossa tehokas lämmönhallinta parantaa laitteen kestävyyttä.Tämä paketti on osoittanut, että sen lämpösuunnittelu tukee laajennettua toimintaa suuritehoisissa ympäristöissä, ja se esittelee sen kykyä varmistaa kestävyyden ja luotettavuuden tehohenkilökohtaisissa tilanteissa.

BTS7960B: n sovellukset

Korkeavirtamoottori ajo

BTS7960B on suunniteltu korkean virran moottorisovelluksiin, ja se on saumattomasti vuorovaikutuksessa digitaalisten piirien kanssa.Robotiikassa ja sähköajoneuvoissa sen vahvuus on hienostuneen nopeuden ja vääntömomentin hallinnan tarjoamisessa, mikä nostaa suorituskykytasoja.Yhdistämällä anturit, se mahdollistaa suljetun silmukan palautteen, energian käytön tasapainottamisen ja moottorin käyttöikän pidentämisen.

Askelmoottori

Tällä yksiköllä on merkitystä askelmoottorien ohjaamisessa, ja se on rooli tarkkuuspohjaisissa tehtävissä, kuten 3D-tulostuksessa ja CNC-koneistuksessa.Näiden toimintojen tarkkuuden ja toistettavuuden parantaminen sen kykyä voidaan edelleen vahvistaa integroimalla asiantuntijatason mikrokontrolleriohjelmointi varmistamalla vieläkin sujuvamman toiminnan.

Suuren virran LED-virtalähde

BTS7960B on erinomainen polttoaineiden korkean virran LED-levyjen lisäämisessä teollisuuden ja autojen valaistukseen, priorisoimalla suurta kirkkautta ja jatkuvaa luotettavuutta.Se käsittelee taitavasti voimaa vähentääkseen lämpöpäästöjä, mikä myötävaikuttaa LED: n pitkäikäisyyden pidentämiseen ja ylläpitokustannusten vähentämiseen.

Rele ohjaimen toiminnallisuus

Releen kuljettajana se mahtuu sekä vakio- että lukitusreleille ja löytää kapeansa automaatiojärjestelmistä.Sen kyky ilmenee järjestelmissä, jotka on suunniteltu kestäville valtioille ilman suoraa voimaa.Energian talteenottotekniikoiden käyttäminen voi lisätä näiden sovellusten tehokkuutta.

Suuriteho DC ja servomoottorin ohjaus

Kun kyse on suuritehoisesta tasavirta- ja servomoottorin hallinnasta, se on erinomainen helpottamalla huipputason suorituskykyä teollisuusautomaatiossa ja robotiikassa.Sen taitavaa nopeutta ja suuntaa koskevaa hallintaa tarkennetaan edelleen adaptiivisilla ohjausalgoritmeilla, jotka reagoivat dynaamisesti vaihteleviin kuormituksiin, mikä optimoi tehokkuutta.

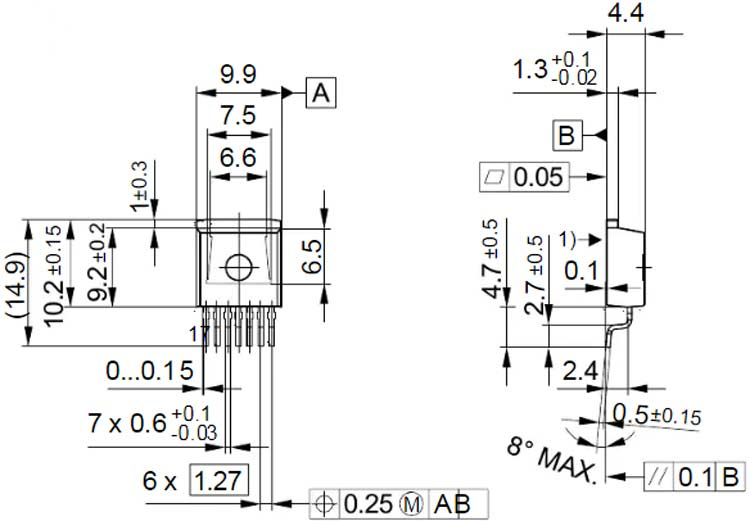

BTS7960B 2D -mallit ja mitat
