AD9361: Ominaisuudet, sovellukset ja tiedot

AD9361 erottuu edistyneeksi RF Agile Prancesver ™ -sovellukseksi, joka on tunnistettu huomattavasta suorituskyvystään, sopeutumiskyvystä ja laajasta kaistanleveysalueesta, joka sopii hyvin 3G- ja 4G -tukiaseman sovelluksiin.Tässä artikkelissa tutkitaan AD9361: n monimutkaisia ​​elementtejä korostaen sen ainutlaatuisia piirteitä, etuja ja laajaa sovellusvalikoimaa.

Luettelo

Mikä on AD9361?

Se AD9361 Erotetaan monipuolinen RF -ketterä lähetin -vastaanottimena, joka on räätälöity nykyaikaisten 3G- ja 4G -tukiasemayrityksille.Se kattaa laajan taajuusspektrin 70MHz: stä 6,0 GHz: iin, se esittelee monipuolisuuden ja kohdistuksen monipuolisten langattomien viestintätarpeiden kanssa.RF -etuosan integroinnilla joustavan kantataajuuden ja taajuussyntetisaattorien rinnalle suunnittelu virtaviivaistetaan, esittäen digitaalisen rajapinnan prosessoreille.Tämä tehokas paketti, joka on koteloitu 10 mm × 10 mm, 144-pallo CSP_BGA, palvelee sovelluksia, joissa tilaa on palkkiossa.Laajan taajuusspektrin kattamiseksi AD9361 tukee lukuisia lähetin-vastaanottimien sovelluksia, mukaan lukien tukiasemat ja huippuluokan langattomat järjestelmät.Sen ohjelmoitava luonne antaa mahdollisuuden mukauttaa laitteen tarkkoihin eritelmiin, parantaa kehitysprosessia ja parantaa suorituskykyä.

Kanavan kaistanleveydet ovat alle 200 kHz: stä 56MHz: iin, mikä tekee AD9361: stä soveltuvan laajalle sovelluksille.Tämä kaistanleveyden joustavuus mahdollistaa vaivatonta yhdenmukaistamista erilaisten viestintäormien kanssa, mikä edistää tehokasta resurssien hallintaa.Kenttäkoe korostaa, kuinka tämä sopeutumiskyky mahdollistaa nopean ja tarkan reaktion dynaamisiin ympäristöihin.AD9361: n kyky digitaaliseen rajapinta prosessorien kanssa lievittää tavanomaisia ​​haasteita RF -suunnittelussa.Yhdistämällä useita toimintoja yhdeksi yksiköksi, se vähentää ylimääräisten komponenttien tarvetta, virtaviivaistaen järjestelmän kokonaismäärän.Tämä strategia saa usein tunnustusta teollisuusfoorumeilla kyvystään minimoida kustannukset ja lisätä luotettavuutta vähentämällä epäonnistumispisteitä.

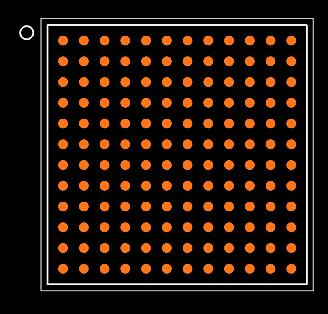

AD9361 -symboli, jalanjälki ja CAD -malli

AD9361 -tekniset tiedot

Analog Devices Inc. AD9361: n tekniset eritelmät, määritteet ja parametrit sekä Analog Devices Inc. AD9361BBCZ.

Tyyppi	Parametri
Elinkaaren tila	Tuotanto (viimeksi päivitetty: 2 viikkoa sitten)
Kosketuspinnoitus	Kupari, hopea, tina
Asennustyyppi	Pintakori
Nastat	144
Pakkaus	Tarjotin
Pbfree -koodi	ei
Kosteuden herkkyystaso (MSL)	3 (168 tuntia)
ECCN -koodi	5A991.B
Terminaalipinta	Tina/hopea/kupari (SN/AG/CU0.5)
Terminaalimuoto	Pallo
Toimintojen lukumäärä	1
Päätepiste	0,8 mm
Taajuus	70MHz - 6 GHz
Perusosanumero	AD9361
Toimitusjännite	1,3 V
Teho - lähtö	0,8 MW
Sarjarajapinnat	SPI
Nykyinen - lähetys	240mA ~ 800mA
Melu	2,5 dB
Pituus	10 mm
Saavuttaa SVHC: n	Ei svhc
Lyijyvapaa	Sisältää lyijyä
Tehtaan läpimenoaika	8 viikkoa
Asentaa	Pintakori
Paketti / kotelo	144-LFBGA, CSPBGA
Käyttölämpötila	-40 ° C ~ 85 ° C
JESD-609-koodi	E1
Osien tila	Aktiivinen
Päätteiden lukumäärä	144
Tyyppi	Vain TX-RX
Terminaalin sijainti	Pohja
Huippukäyttölämpötila (CEL)	260
Toimitusjännite	1,3 V
Syvyys	10 mm
Aika@Peak Reflow -lämpötila-max (t)	Ei määritelty
Nastaluku	144
Protokolla	LTE
RF -perhe/vakio	Solu-
Nykyinen - vastaanotto	175Ma ~ 445mA
Vastaanottimien lukumäärä	2
Korkeus	1 mm
Leveys	10 mm
ROHS -tila	ROHS

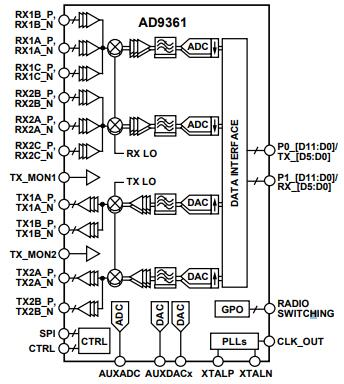

AD9361: n funktionaalinen lohkokaavio

AD9361: n ominaisuudet

Mukautuvat toimintatilat

Lähetin-vastaanottoon mahtuu sekä Time Division Duplex (TDD) että taajuusdivisioonan duplex (FDD) -operaatiot, jotka tarjoavat monipuolisen kaksoisen.Tämä joustavuus mahdollistaa saumattoman integraation erilaisiin viestintäjärjestelmiin.Televiestinnästä sotilassovelluksiin tämä sopeutumiskyky parantaa strategioita erilaisissa haastavissa ympäristöissä.

Laaja kanavan viritettävyys

Kanavan viritettävyys ulottuu alle 200 kHz: stä 56 MHz: iin, mikä tarjoaa vaikuttavan sopeutumiskyvyn.Tämä mahdollistaa räätälöidyn suorituskyvyn eri taajuuskaistalla: kapeakaistaisovellukset ja laajakaistaisovellukset.LTE: n ja 5G: n kaltaiset tekniikat hyödyntävät tätä viritettävyyttä tehokkaasti spektrin tehokkuuden optimoimiseksi ja häiriöiden minimoimiseksi, mikä parantaa huomattavasti toiminnan tehokkuutta.

Parannettu vastaanottimen herkkyys

Korkean vastaanottimen herkkyydellä on rooli luotettavassa signaalin havaitsemisessa, etenkin haastavissa olosuhteissa.Tätä ominaisuutta käytetään syrjäisillä alueilla ja maaseutualueilla.Tällainen herkkyys on hyödyllinen vahvojen yhteyksien ylläpitämisessä, etenkin hyvässä viestinnässä aloilla, kuten hätäpalveluissa tai terveydenhuollon etävalvonta.

AD9361: n sovellukset

Monipuoliset viestintäjärjestelmät

AD9361 on ydin pisteestä pisteeseen viestinnän järjestelmissä, joita juhlitaan sen merkittävän sopeutumiskyvyn vuoksi.Sen taitavuus taajuuksien ja kaistanleveyden spektrin hallinnassa tekee siitä optimaalisen valinnan näissä järjestelmissä.Toiset hyödyntävät usein sen integrointipotentiaaliaan luoda virtaviivaisia ​​verkkoja parantaen sekä linkkien luotettavuutta että suorituskykyä.Optimoimalla resursseja optimoimalla, voit todistaa parannuksia pisteestä pisteeseen.

Edistyneet tukiaseman käyttöönotot

Tukiasemien sisällä AD9361 erotetaan sen joustavuudesta ja erinomaisista suorituskykymittarista.Se integroituu saumattomasti erilaisiin verkkostandardeihin, mikä helpottaa merkittävää skaalautuvuutta ja joustavuutta, kahta näkökohtaa, joista moderni televiestintäinfrastruktuuri riippuu.Monilla on operatiivisen tehokkuuden ja käyttöönoton menojen väheneminen sisällyttämällä AD9361 puitteisiinsa.

Yleiskäyttöiset radiojärjestelmien kehittäminen

Laitteen monipuolisuus loistaa myös yleiskäyttöisissä radiojärjestelmissä, joissa räätälöinnin ja sopeutumiskyvyn kysyntä on korkea.Toiset arvostavat AD9361: n kykyä hallita useita signaalireittejä samanaikaisesti tasoittaen tietä innovatiivisille radioratkaisuille.Tällaisella integroinnilla on rooli ylivoimaisen signaalin selkeyden ja tehokkuuden saavuttamisessa, nykypäivän hyperyhteydessä olevassa ympäristössä.

AD9361 -lähetinmalli

Lähetinkomponentti

AD9361-lähetinmalli integroi saumattomasti digitaalisen UP-konversion, analogisen ja RF-etuosan suodattimet tehokkaan viestinnän tukemiseksi eri sovellusten välillä luomalla sillan tekniikan ja vuorovaikutusvaatimusten välillä.Digitaaliset up-muunnos muuntaa kantataajasignaalit korkeammille taajuuksille, jotka ovat välttämättömiä tehokkaan siirron kannalta.Tämä prosessi säilyttää signaalin eheyden minimoimalla vääristymät.Digitaalisen signaalinkäsittelyn jatkuvaa kehitystä ohjaavat teolliset tarpeet, jotka pyrkivät tarkkuuteen ja luotettavuuteen monimutkaisissa viestintäjärjestelmissä.Analogiset ja RF-etuosan suodattimet puhdistavat signaaleja poistamalla tarpeettomat taajuudet ja vähentämällä melua.Heillä on tärkeä rooli selkeän viestinnän varmistamisessa eri etäisyyksillä, niiden tehokkuus on toistuvasti todistettu ympäristöissä.Nämä elementit parantavat signaalin uskollisuutta ja järjestelmän suorituskykyä.

Epälineaarisuuksien torjuminen ja erot

Epälineaarisuudet ja epätasapainot aiheuttavat haasteita signaalin lähettämisessä.AD9361 -lähettimen mallissa käytetään hienostuneita algoritmeja näiden ratkaisemiseksi, mikä mahdollistaa huipun suorituskyvyn.Innovatiivisia strategioita, jotka perustuvat empiiriseen validointiin ja tiukkoihin kenttätesteihin, käytetään jatkuviin parametrien säätöihin.

Hienosäätö säädettävällä vaimennuksella

Säädettävä vaimennus mahdollistaa signaalin tehotasojen tarkan hallinnan, mikä mahdollistaa räätälöidyt lähetysominaisuudet erityistarpeiden perusteella.Tämä sopeutumiskyky estää tietojen menetyksen tai häiriöiden, tasapainottamisen signaalin voimakkuuden.Tämä lähestymistapa, joka on laajan palautteen muotoiltu, vastaa nykyaikaisia ​​vaatimuksia joustaville ja joustaville viestintäjärjestelmille.Tehokas vaimennushallinta monilla monimuotoisilla viestintäalustoilla ylläpitää järjestelmän eheyttä ja tehokkuutta.Mukautettavissa olevat asetukset ovat yhdenmukaisia ​​erilaisten toimintaolosuhteiden kanssa, kun taas dynaamisten asetusten kenttäkokeet korostavat säädettävän vaimennuksen roolia nykyaikaisissa järjestelmissä.

AD9361 Vastaanotinmalli

AD9361 -vastaanottimen arkkitehtuuri resonoi lähettimen vastineen kanssa, keskittyen taitavan kohinan hallintaan ja laajan dynaamisen alueen ylläpitämiseen.Tämä harmonia sisältää monimutkaisten suodatus- ja vaimennustekniikoiden soveltamisen, jonka tarkoituksena on signaalin puhtauden turvaamiseksi.Melun vähentäminen parantaa vastaanotettujen signaalien selkeyttä.Edistyneiden suodattimien käyttö auttaa erottamaan halutun signaalin ympäröivästä melusta.Lisäksi mukautuvat suodatusstrategiat tarjoavat joustavuuden lentoliikenteen mukautuksiin muuttuviin meluympäristöihin, mikä parantaa vakautta.Laajan dynaamisen alueen ylläpitäminen on olennainen osa vastaanottimen suorituskykyä.Automaattisen vahvistuksen hallintajärjestelmät (AGC) antaa vastaanottimen sopeutua vaihteleviin signaalin vahvuuksiin, joiden tavoitteena on vähentää vääristymiä parantaen samalla datan tarkkuutta.Toiset toteuttavat yleensä AGC: n monimutkaisissa ympäristöissä signaalin erinomaisuuden ylläpitämiseksi.

AD9361: n mitat

AD9361 Valmistajan tiedot

Analogiset laitteet ovat saaneet tunnistuksen asiantuntemuksestaan ​​analogisen ja digitaalisen signaalin käsittelyn yhdistämisessä.Se tarjoaa uraauurtavia ratkaisuja, jotka kääntävät monimutkaiset ilmiöt käytännöllisiksi sähkötietoiksi, ajaen eteenpäin elektronisia sovelluksia.Yrityksen omistautuminen laatu- ja uraauurtavaan tekniikkaan asettaa sen teollisuuden kehityksen eturintamaan, joka herättää sekä kunnioitusta että ihailua.AD9361: n kautta analogiset laitteet korostavat sen vaikutusvaltaista roolia tavanomaisten rajojen ylittävien tekniikoiden voimistamisessa.Teollisuuden kehittyessä mukautuvien ja tehokkaiden signaalinkäsittelyratkaisujen jano kasvaa väistämättä, ja AD9361 on tärkeä tekijä tulevaisuuden innovaatioille, mikä edistää ennakoinnin tunnetta ja eteenpäin suuntautuvaa etsintää.

Tietotarvikkeet PDF

AD9361 Tietotapaukset:

Ad9361.pdf

Usein kysyttyjä kysymyksiä [UKK]

1. Mitä rooleja on AD9361?

AD9361 on muotoiltu palvelemaan laajaa valikoimaa radiotaajuustarpeita, ja se tarjoaa vahvat ominaisuudet sekä modulaatiossa että verkon sopeutumiskyvyssä.Suurella integraatiolla ja erinomaisella suorituskyvyllä se sopii saumattomasti nykyaikaiseen viestintäkehykseen.Käytännössä siru auttaa yhdistämään suunnitteluprosessit integroimalla erilaiset toiminnallisuudet yhdeksi pakettiin.Tämä monimutkaisuuden väheneminen myötävaikuttaa parantuneeseen luotettavuuteen laitteissa, kuten ohjelmiston määrittelemissä radioissa ja MIMO-järjestelmissä.Sen joustavuudesta tulee erityisen vaikutusvalta skenaarioissa, jotka vaativat nopeaa säätöä kehittyneisiin verkon standardeihin.

2. Voitteko määritellä ketterän lähetinvastaanottimen?

Ketterä lähetinvastaanotin yhdistää radiotaajuuden etuosan ohjelmoitavan kantataajan kanssa, mikä helpottaa suuresti nykyisten digitaalisten prosessorien tai kenttäohjelmoitavien porttijärjestelmien (FPGA) suunnitteluprosesseja.Nämä lähetinvastaanottimet tarjoavat leveysasteen viestintäjärjestelmien muotoilussa ja käyttöönottamisessa niiden kyvyn suorittamisen ansiosta dynaamisten uudelleenmääritysten täyttämiseksi eri viestintäprotokollien vaatimuksiin.Esimerkiksi verkkolaitteiden valmistajat huomaavat, että he voivat nopeasti tuoda tuotteita markkinoille, taloustoimenpiteitä muuttamalla lähetin -vastaanottimen toimintoja ohjelmistopäivitysten kautta laitteistomuutosten sijasta.

3. Millä tavalla AD9361 -toiminto?

AD9361 toimii laajalla taajuusalueella, ulottuen 70 MHz: stä 6 GHz: iin, mikä luo virtaviivaistetun menetelmän RF -lähetin -aseiden asettamiseksi.Se sisältää sekoitetun signaalin kantataajuuden taajuussyntetisaattoreiden kanssa, jolloin se kattaa monipuolisen taajuuskaistojen spektrin.Tämä konsolidointi auttaa vähentämään vaadittavien ulkoisten osien lukumäärää, mikä edistää kompakti- ja energiaa säilyttäviä malleja.Monimuotoisten ominaisuuksiensa vuoksi AD9361: tä sovelletaan eri aloilla, kuten mobiililaitteiden tukiasemilla ja ilmailualan tekniikalla, joissa dynaaminen ja vankka langaton viestintä on arvoa.Monet ovat huomauttaneet sen taitonsa sopeutumisessa nopeasti taajuuden muutoksiin ja tukemaan samanaikaisesti useita kanavia, ja ne esittävät merkittäviä operatiivisia etuja etenemään nopeasti teknologisiin alueisiin.
