Opas GL850G USB 2.0 -keskuksen ohjaimeen

Nykypäivän nopeatempoisessa elektroniikkamaisemassa saumattomat yhteydet ja tehokas virranhallinta ovat dynaamisia.GL850G USB 2.0 -keskuksen ohjain Genesys -logiikkaan tarjoaa vankan ratkaisun jopa neljän alavirran portin hallintaan tarkasti.Itsenäisen tai jengin virranhallinnan, joustavien kokoonpanojen ja useiden USB -nopeuksien tuella se täyttää monipuoliset järjestelmän suunnittelutarpeet.Ihanteellinen USB -keskittimille, telakointiasemille, pelikonsoleille ja emolevyille, GL850G tarjoaa luotettavan suorituskyvyn ja virtaviivaisen yhteyden.Ominaisuudet, kuten EEPROM -ohjelmointi, SMBUS -rajapinta ja kompakti pakkaus, varmistavat joustavuuden samalla kun tilaa ja virtaa optimoivat.Tässä artikkelissa tutkitaan sen teknisiä ominaisuuksia, suunnitteluetuja ja laajoja sovelluksia, mikä esittelee miksi GL850G on sinulle luotettava valinta.

Luettelo

Nastakokoonpano

Nasta	Nimi	Funktio
1	Avdd	3,3 V: n analoginen tehon tulo analogisille piireille
2	DM2	Alavirran 2 porttitiedot -
3	DP2	Alavirran 2 porttitiedot +
4	Rref	Yhdistä 680OHMS -vastus RREF: n ja AGND: n välillä
5	Avdd	3,3 V: n analoginen tehon tulo analogisille piireille
6	X1	12MHz: n oskillaattorin tulo
7	X2	12MHz: n oskillaattorin tulo
8	DM3	Alavirran 3 porttitiedot -
9	DP3	Alavirran 3 porttitiedot +
10	Avdd	3,3 V: n analoginen tehon tulo analogisille piireille
11	DM4	Alavirran 4 porttitiedot -
12	DP4	Alavirran 4 porttitiedot +
13	Nollata	Aktiivinen matala ulkoinen nollaus
14	Testi/SCL	Chip on testitilassa, jos se on vedetty korkealle / I2C -kello tulos
15	Hölynpöly	Pohja
16	DVDD	3.3 V digitaalinen virta Taso
17	Itseään	0: GL850G on linja-autokäyttöinen, 1: GL850G on omavoimainen
18	Pgang	Yksilö / jengitila Valitse
19	Ovcur2	Aktiivinen matala virran indikaattori
20	Pwren2	Aktiivinen pieniteho käyttöönoton lähtö
21	Ovcur1	Aktiivinen matala virran indikaattori
22	Pwren1	Aktiivinen pieniteho käyttöönoton lähtö
23	V5	5V - 3,3 V: n säätimen syöttö
24	V33	3,3 V: n säätimen lähtö
25	DM0	Ylävirran porttitiedot -
26	DP0	Ylävirran porttitiedot +
27	DM1	Alavirran 1 porttitiedot -
28	DP1	Alavirran 1 porttitiedot +

GL850G: n ominaisuudet

Ominaisuus	Kuvaus
USB -eritelmä	USB -eritelmien tarkistuksen 2.0 mukainen;taaksepäin USB -eritelmän 1.1 yhteensopiva.
Ylävirran satama	Tukee sekä nopeaa (HS) että täyden nopeutta (FS) liikenne.
Alavirran portit	Tukee HS-, FS- ja Hitaan (LS) liikennettä.
Putket	1 Ohjausputki (päätepiste 0, 64 tavun tietojen hyötykuorma);1 keskeytysputki (päätepiste 1, 1 tavun hyötykuorma).
Mikroprosessori	8-bittinen mikroprosessori RISC: n kaltaisella arkkitehtuurilla ja USB-optimoitu käskyjoukko.
Esitys	6 MIPS @ 12 MHz.
Muisti	64 tavun RAM ja 4K Mask ROM.
Räätälöity PID/vid	Tuetaan ulkoisen EEPROM/SMBUS: n kautta.
Alavirran portin kokoonpano	Tuetaan ulkoisen EEPROM/SMBUS: n kautta.
Yhden tapahtuman kääntäjä (STT)	On sama TT -ohjauslogiikka kaikille alavirran portille laitteet (kustannustehokas ratkaisu).
Lähetin -vastaanottimen integraatio	Integroi USB 2.0 -lähetin -vastaanottimen.
Lähtöajurit	Parannettu Slew-nopeudella EMI-vähentämistä varten.
Virranhallinta	Sisäänrakennettu 5 V-3,3 V: n säädin.
Virranhalvaus	Sisäinen voimankäyttö havaitsee ESD-palautuksen.
Pull-up/pullistuen vastukset	Sisäänrakennettu ylävirtaan 1,5 kΩ pull-up;alavirtaan 15 kΩ vedä alas.
PLL	Sisäänrakennettu PLL tukee ulkoista 12 MHz: n kide/oskillaattori Kellotulo.
Sarjavastus	Sulautettu sarjavastus USB -signaaleille.
Pienitehotuki	Tukee selektiivistä suspendia, LPM L1 (EEPROM: n kautta).
Älykäs virtatila	Tukee yksilö- ja jengin hallintamuotoja ja ylivirtainen havaitseminen.
Linja -autovoima	Vastaa linja -autojen voimavaatimuksia;automaattinen kytkentä Itsekäyttöisten ja linja-autojen käyttävien moodien välillä.
Alavirran portin kokoonpanon joustavuus	Konfiguroitu SMBUS/EEPROM: n kautta.
Yhdistetty laitetuki	Konfiguroitavissa I/O -vangitsemalla, SMBUS tai EEPROM.
Saatavilla olevat paketit	- 28-nastainen QFN (5x5 mm)
	- 28-nastainen SSOP (209 miljoonaa)
	- 24-napainen QFN (4x4 mm).

Yhteensopivat USB -keskittimen ohjaimet

Olla GL852G

Koritetut USB -keskittimen ohjaimet

Olla Fe1.1s

• PL2586

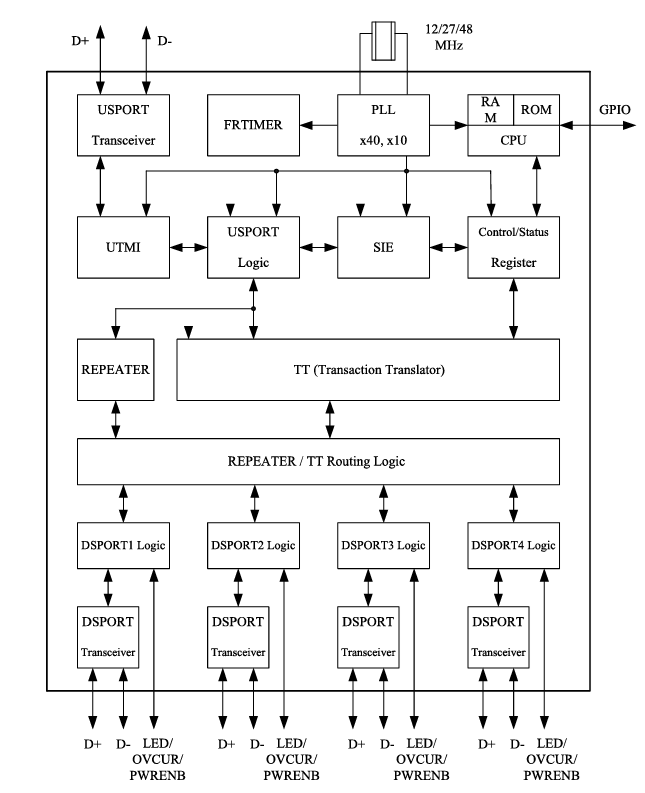

Lohkokaavio

Piirikaavio

Kristallioskillaattorin ja USB -porttien lisäksi GL850G USB -keskittimen ohjain vaatii lähtökondensaattorin sen virtalähteen asianmukaisen suodattamisen ja vakauden varmistamiseksi.Lisäksi pull-up-vastukset ovat hyödyllisiä konfiguraatiotappien kannalta sopivien jännitteen tasojen ylläpitämiseksi ja luotettavan toiminnan mahdollistamiseksi.

GL850G: n sovellukset

GL850G osoittaa sopeutumiskyvyn monissa elektronisissa laitteissa, mukaan lukien erilliset USB -keskukset, tietokoneet, tablet -laitteet, emolevyt, telakointiasemat, pelikonsolit ja LCD -näytöt.Sen poikkeuksellinen tuki hienostuneille USB -toiminnoille rikastuttaa kokemustasi eri näkökohdissa.

USB -keskukset ja tekniikan integraatio

GL850G: n sisällyttäminen USB Hubs -sovellukseen tarjoaa sinulle laajennetun yhteyden, varmistamalla sileän tiedonsiirron ja virrankulutuksen ja aterioiden halun vähentyneen kaapelin sotkuun ja tehostetun työtilan tehokkuuden suhteen.Tällaisen tekniikan integrointi päivittäisiin ympäristöihin merkitsee siirtymistä kohti ergonomisempia ja virtaviivaisempia asetuksia.

Nostavan tietokoneen ja tablet -tablettien suorituskyvyn nostaminen

Tietokoneiden ja tablet-laitteiden osalta GL850G-siru optimoi tiedonsiirtonopeudet parantaen laitteen suorituskykyä vaativissa sovelluksissa ja data-raskissa tehtävissä.Tällainen integraatio vaalii parempaa monitehtävää ja toiminnan tehokkuutta.Voit usein huomata, että pienet parannukset tiedonsiirrossa voivat vaikuttaa suuresti heidän kokemukseensa ja tyytyväisyyteen.

Emolaudat ja järjestelmän hienosäätö

Emolevyihin levitettäessä GL850G-piirisarjan hienosäätöviestintä komponenttien keskuudessa lisää järjestelmän reaktiivisuutta ja tehokkuutta.Tämä optimointi tukee sinua korkean suorituskyvyn toiminnan ylläpitämisessä, mikä hyödyttää sekä henkilökohtaista käyttöä että ammatillista ympäristöä, jossa luotettava suorituskyky on erittäin arvostettu.

Telakointiasemat

Telakointiasemilla GL850G: llä on aktiivinen rooli yhteyden laajentamisessa ja samanaikaisten perifeeristen yhteyksien mahdollistamisessa.Tämä innovaatio käsittelee joustavien työtilojen tarvetta yhdistämällä tehokkaasti kannettavat laitteet kattaviin työpöytäkokoonpanoihin.

Pelikonsolit

Piirisarjan hyödyntäminen pelikonsoleissa varmistaa nesteen tiedonvaihdon ja oheislaitteen tuen rikastuttamalla sitoutumistasi.Tämä keskittyminen suorituskykyyn kohdistuu kuluttajien odotusten kanssa saumattomista peliseikkailuista, joissa jopa pienillä parannuksilla voi olla huomattava vaikutus.

LCD -näytöt

GL850G: n integraatio LCD -tarkkailijoihin helpottaa USB -porttien tehokasta toimintaa, edistämällä puhdistusaineiden asetuksia ja poistamalla ylimääräisten adapterien välttämättömyyden.Nämä edistykset ovat sopusoinnussa syvemmän tietoisuuden kanssa siitä, kuinka visuaalinen selkeys ja yhteydet lisäävät tuottavuutta ja tyytyväisyyttä.

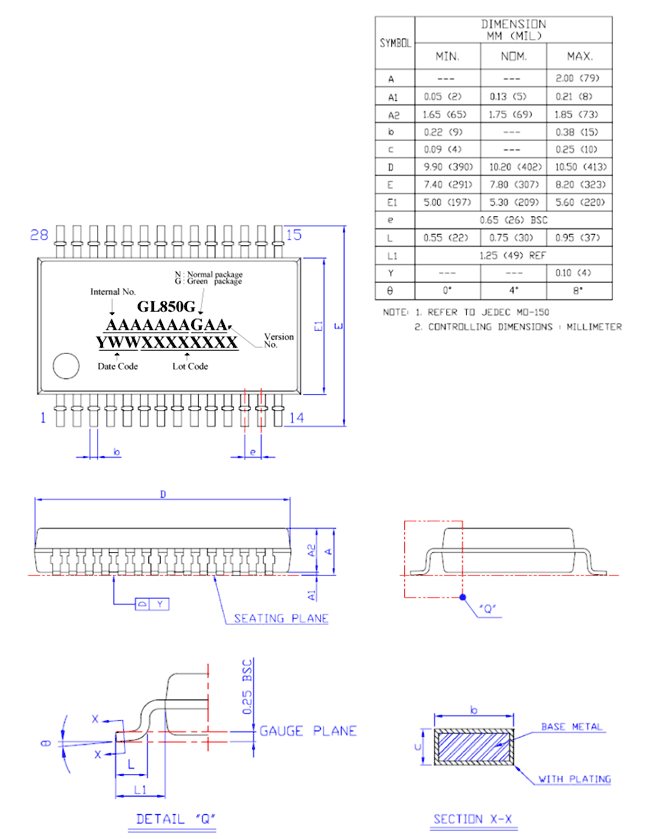

Mitat ja fyysinen muotoilu
