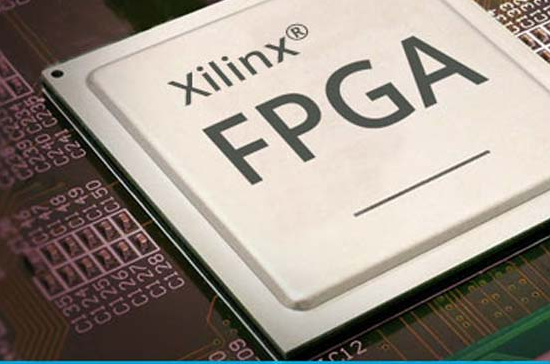

Opas Xilinx FPGA: n nimeämisstandardeihin

Xilinx FPGA: n nimeämisjärjestelmän ymmärtäminen on perustiedot oikean laitteen valitsemiseksi tiettyyn sovelluksesi.Tässä artikkelissa tutkitaan Xilinx FPGA: n nimeämiskäytäntöjen taustalla olevia monimutkaisia ​​yksityiskohtia, jotka dekoodavat nimen jokaisen komponentin sen merkityksen paljastamiseksi.Perhe- ja sarjan tunnisteista logiikkakapasiteetteihin, nopeusluokkiin, pakkaustyyppeihin ja erikoistuneisiin nimityksiin ainutlaatuisiin ympäristöihin, tämä tarjoaa syvän sukelluksen siihen, kuinka Xilinx merkitsee laitteet.Lisäksi kosketamme Xilinx -dokumentoinnin organisointia korostamalla sen saavutettavuutta ja hyödyllisyyttä navigoidaksesi ohjelmoitavan piin nopeasti kehittyvässä maailmassa.Tämä etsintä auttaa sinua ymmärtämään paremmin järjestelmää ja tekemään tietoisia päätöksiä.

Luettelo

Xilinx FPGA: n nimeämisjärjestelmä

Xilinx FPGA -menetelmä antaa syvän sukelluksen jokaiselle laitteelle karakterisoiviin ominaisuuksiin ja toimii arvokkaana resurssina valittaessa komponentteja tietyille sovelluksille.

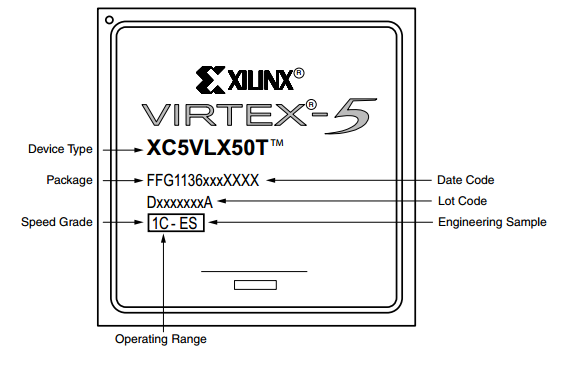

Xilinx FPGA -nimen komponentit

Jokainen Xilinx FPGA -nimen segmentti tunnistaa yksilöllisesti sen erityiset ominaisuudet antaen käsityksen laitteen toiminnallisuudesta.Tarkastellaan esimerkkiä "xc4vlx60-10ffg668cs2";hajotetaan se.

• Perhe ja sarja: Etuliite "XC4VLX" osoittaa kuulumisen VIREX 4LX -perheen kanssa.Tämä luokittelu merkitsee suorituskyky- ja integraatiotasoja, jotka ovat tyypillisiä tälle sarjalle, mikä on yhdenmukainen hienostuneiden tehtävien vaatimusten kanssa.

• Logic -solut ja niiden rooli: Numero "60" edustaa 60 000 logiikkakennon kokoonpanoa.Tämä on tärkeä osa FPGA: n kykyä hallita monimutkaisia ​​loogisia operaatioita, jotka ovat tärkeitä edistyneille laskennallisille tehtäville.

• Nopeusluokan merkitys: "10" -nopeusaste on tärkeä tekijä suorituskyvyn tuloksissa.Se vaikuttaa taajuusalueeseen, jonka komponentti voi toimia tehokkaasti sisällä, mikä ohjaa sen käyttöä tietyissä sovelluksissa.

• Pakettityyppi- ja teollisuustrendit: "FFG" -sovelluksen merkitty pakettityyppi heijastaa lyijytöntä kääntö-chip-palloverkkoaryhmää (BGA) -asetuksia.Tämä lähestymistapa resonoi ekotietoisilla valmistusstandardeilla ja tarjoaa samalla vähentyneen virrankulutuksen ja erinomaiset lämpöominaisuudet, jotka heijastavat teollisia suuntauksia.

• PIN -arvo ja liitettävyys: numero "668" viittaa koko PIN -arvoon, joka valaisee ulkoisen yhteyden ja rajapintakapasiteetin potentiaalia, jota FPGA voi tukea, mikä on ratkaisevan tärkeää monimutkaisten järjestelmävaatimusten kannalta.

• Luotettavuuden lämpötila -alue: Merkki "C" tarkoittaa kaupallista lämpötila -aluetta, joka on keskeinen varmistamaan laitteen stabiilisuus ja luotettavuus ympäristöissä, joissa on kohtalaiset lämpövaihtelu.

• Valmistusvaiheversio: Viimeiseksi "S2" paljastaa yksityiskohdat valmistusvaiheesta.Tämä viittaa meneillään oleviin parannuksiin, jotka on johdettu palautteesta ja aikaisemmista iteraatioista käytännöllisistä tiedoista, edistäen parannettua luotettavuutta ja suorituskykyä.

Nimitykset erikoistuneille ympäristöille

Xilinx on luokitellut FPGA: t erillisiin ympäristöihin: "XA" tunnistaa autojen luokan osat, varmistaen parantuneen kestävyyden;"XQ" koskee komponentteja, joilla on QML -sertifikaatti, joka vakuuttaa hyödyllisen toiminnan luotettavuuden;ja "r", nähty "XQR: ssä" on tarkoitettu avaruussovelluksiin, joissa säteilyvastus on välttämätöntä.Nämä erottelut mahdollistavat virtaviivaisen valinnan, joka sopii monipuolisiin teollisuuden vaatimuksiin ilman epävarmuutta.

Xilinx -dokumentaation järjestäminen

Xilinx luokittelee loogisesti dokumentoinnin erillisiksi alueiksi, joista kukin on helposti tunnistettava tietyillä lyhenteillä.Nämä asiakirjat ovat helposti saatavilla Xilinxin virallisella verkkosivustolla, joten sinun on löydettävä tarvitsemasi.

Uraauurtaminen kenttäohjelmoitavien porttijärjestelmien (FPGA), monimutkaisten ohjelmoitavien logiikkalaitteiden (CPLDS), System-on-Chip (SOC) -tekniikoiden ja mukautuvien laskentakiihtyvyysalusta (ACAP), Xilinx-polttoaineiden muuntavat kehitykset eri eri aloilla.Niiden ohjelmoitava pii, joka on rikastettu huipputeknisten ohjelmistojen ja kehitystyökalujen avulla, täyttää teollisuudenalojen, kuten kulutuselektroniikan, autojärjestelmien ja pilvipalvelun infrastruktuurien, monipuoliset vaatimukset.

Xilinx -dokumentaatio on järjestetty huolellisesti auttamaan sinua nopeasti löytämään asiaankuuluvia tietoja.Saatavilla olevia materiaaleja ovat:

Avauskirje	Merkitys
ds	Tietolomake
ug	Käyttöopas
WP	Valkoinen paperi
BG	Pakettien tekniset tiedot
xapp	Sovellusopas

Nämä resurssit palvelevat erikseen tiettyjä informaatiotarpeita, jotka tukevat sinua pyrkimyksissäsi käytännön näkemyksiin perustiedot nykyajan teknologisten maisemien monimutkaisuuksien hallitsemiseksi.
