Kattava opas XBEE S2C -moduuliin: Pinout, tekniset tiedot, tilat, Arduino -yhteys ja käyttää

Digi Internationalin ensimmäisenä Maxstream-tuotemerkin alla esittämät XBEE-moduulit ovat mullistaneet langattoman kommunikaation noudattamalla IEEE 802.15.4-2003 -standardia.XBEE-ekosysteemi on suunniteltu tukemaan monipuolisia kokoonpanoja, kuten tähti- ja piste-point-point-verkkoja, ja on kehittynyt vankka moduulien, sovittimien, yhdyskäytävien ja ohjelmistoratkaisujen sarja.Nämä edistysaskeleet tekevät niistä välttämättömiä erilaisille langattomille viestintäsovelluksille, jotka vaihtelevat teollisuusautomaatiosta IoT-yhteensopiviin älyjärjestelmiin.Tässä artikkelissa sukeltamme XBEE S2C -moduuliin - standout Xbee -kokoonpanossa.Tutkimme sen keskeisiä määritteitä, kokoonpanoja ja käytännöllisiä sovelluksia, jotka esittelemme, kuinka se yksinkertaistaa viestinnän asetuksia toimittaen samalla luotettavuuden, skaalautuvuuden ja tehokkuuden.XBEE S2C -moduulilla on käsitellyt monimutkaisia ​​mesh -verkkoja tai integroimalla Internet -järjestelmiä, potentiaali muuttaa langattomia viestintäpyrkimyjäsi.Paljastamme sen ominaisuudet ja käytännölliset käyttötapaukset.

Luettelo

XBEE S2C -moduulin yleiskatsaus

XBEE S2C -moduuli erottuu erittäin monipuolisena työkaluna RF -viestinnälle.Se yhdistyy saumattomasti mikrokontrollereihin ja lähettää tietoja tehokkaasti 2,4 GHz: n taajuuskaistalla.Moduuli on erityisen taitava rakentamaan kiinteitä ja luotettavia verkkoja keskeytymättömälle tietovirtaukselle, etenkin kun sitä käytetään Zigbee-yhteensopivien laitteiden kanssa, mikä tekee siitä melko arvokkaan monimutkaisissa teknologisissa olosuhteissa.

Moduuli käyttää Zigbee -tekniikkaa monimutkaisten verkkoverkkojen luomiseen.Tämä antaa laitteille mahdollisuuden osallistua viestintään pitkien matkojen kautta ja siirtyä fyysisten esteiden ympärillä.Zigbeen protokolla tunnetaan sopeutumiskyvystä, skaalautuvuudesta ja turvallisista kanavista, joten se on erittäin sopiva teollisuusympäristöihin, joissa toivotaan johdonmukaista ja oikea -aikaista tiedonvaihtoa.Esimerkiksi näiden moduulien integrointi älykkäisiin ruudukkoihin voi parantaa energianhallintajärjestelmiä varmistamalla, että tarkkoja tietoja siirretään laajojen verkkojen välillä.

Yksi XBEE S2C: n houkuttelevimmista näkökohdista on sen helppokäyttöisyys.Sen integrointi mikrokontrollereihin on mutkaton, mikä mahdollistaa nopean käyttöönoton useissa sovelluksissa.Digi Internationalin X-CTU-ohjelmisto on tärkeä tekijä moduulin ominaisuuksien parantamisessa.Tämän työkalun avulla käyttäjät voivat helposti määrittää, testata ja päivittää laiteohjelmistoa varmistamalla, että moduulit on varustettu uusimmilla parannuksilla ja suojaustoimenpiteillä.Teknikoille simulaatioiden suorittaminen ohjelmistossa voi olla varovainen askel varmistaakseen, että kokoonpanot ovat yhdenmukaisia ​​tiettyjen operatiivisten vaatimusten kanssa ennen niiden käyttöönottoa kentällä.

Nastakokoonpano

Pinanumero	Nimeä	Kuvaus
PIN1	VCC	Tätä PIN -koodia käytetään syöttövirran aikaansaamiseen laitteelle.
Pin2	DOUT/DIO13	Toimii UART -sarjan tuotoksena ja toimii myös GPIO: na pin.
PIN3	Din/config/dio14	Toimii UART: n sarjatiedon syöttönä ja GPIO -nastana.
Pin4	Dio12/spi_miso	Datan lähtö PIN SPI -viestinnässä, myös käyttökelpoinen GPIO -toiminnot.
Pin5	Nollata	Auttaa palauttamaan laitteen ulkoisen signaalin kautta.
Pin6	RSS/PWM0/DIO10	Käytetään GPIO: lle ja PWM: lle ja osoittaa signaalin voimakkuuden UART -sarjaviestintä.
Pin7	PWM1/Dio11	Toimii GPIO & PWM.
PIN8	Varattu	Ei yhteyttä tai älä kytke PIN -koodia.
Pin9	Dtr/sleep_rq/dio8	Hallitsee XBEE S2C -moduulin unilinjaa ja toimii myös GPIO -funktiona.
Pin10	Hölynpöly	Maatappi.
PIN11	Dio4/spi_mosi	Toimii GPIO -tapina ja auttaa SPI -viestinnässä XBEE: n datan syöttö.
PIN12	CTS/Dio7	Toimii myös RS232 -virtauksen ohjausindikaattorina ja on myös Hyödyllinen GPIO -toimintoihin.
PIN13	On_sleep/dio9	Auttaa tarkistamaan XBEE -tilan ja on toiminnallinen GPIO -toiminnot.
PIN14	Vref	Suora ADC -rajapinta analogisen jännitteen referenssiin.
PIN15	ASC/DIO5	Hanki lepotilamerkit ja diagnostiikkatilan, myös Toimii GPIO -nastat.
PIN16	RTS/Dio6	Osoittaa nykyisen virtauksen RS232 -viestinnässä ja toimii GPIO -nastana.
PIN17	AD3/DIO3/SPI_SSEL	SLAVE SELECT PIN SPI -viestintää, toimii myös Analoginen datan syöttö ja GPIO.
PIN18	AD2/DIO2/SPI_CLK	CLK -nasta SPI -viestinnälle, toimii myös analogisessa tulossa & GPIO.
PIN19	AD1/DIO1/SPI_ATTN	SPI_ATTN auttaa XBEE -tietojen pääilmoituksessa lähtö;Myös GPIO- ja analoginen tulo.
PIN20	AD0/DIO0/CMSN BTN	Käytetään käyttöönottopainikkeeseen, GPIO: iin ja ADC -tuloon.

Ydinominaisuudet ja tekniset yksityiskohdat

Ominaisuus/eritelmä	Yksityiskohdat
Laitetyyppi	Itsenäinen
Siirtotiheys	2,4 GHz - 2,5 GHz
Kanavat	16 Suorat sekvenssikanavat
Rajapinnat	UART (enintään 250 kb/s), SPI (enintään 5 Mb/s)
Lähettää virransäätöä	Ohjelmiston mukaan säädettävä
Alue (kaupunki/sisätiloissa)	200 jalkaa
Range (RF-näkölinja ulkona)	Jopa 4000 jalkaa
Lähetetä tehonlähtö (Boost -tila)	6,3 MW (8 dBm)
Lähetetään virrankulutus (normaalitila)	2 MW (3 dBm)
RF -tiedonsiirto	250 000 bps
Vastaanottimen herkkyys (Boost -tila)	-102 DBM
Vastaanottimen herkkyys (normaalitila)	-100 DBM
Toimitusjännitealue	+2,1 - +3,6 V
Käyttövirta (normaalitila)	33 Ma nopeudella 3,3 V
Käyttövirta (Boost -tila)	45 Ma nopeudella 3,3 V
Tyhjäkäynti	9 Ma
Suurin lähtövirta	40 Ma
Virtavirta	<1 µA
ESD -suojaus	3000 V
Käyttölämpötila -alue	-40 ° C -85 ° C
UART -viestinnän tiedonsiirto	Jopa 256 kbps
SPI -viestinnän tiedonsiirto	Jopa 5 Mbit / s
Moduulin tiedonsiirto	Jopa 250 000 bps

Toimintatilat

XBEE S2C -moduuli ilmentää kiehtovaa sekoitusta sopeutumiskyvystä ja hyödyllisyydestä, mikä helpottaa sen toimintaa kahdessa erillisessä menetelmässä: komentotilassa ja API -tilassa.Jokainen menetelmä palvelee monipuolisia viestintävaatimuksia, pariliitokset erottuvat ominaisuudet erityisiin operatiivisiin tarpeisiin.

Komentotilassa-saumaton tiedonvaihto

Komentotilassa, joka tunnetaan yleisesti läpinäkyvänä tilassa, moduuli varmistaa suoran ja mutkittelemattoman tiedonvaihdon DIN -nastan kautta.Tämä asennus suosii skenaarioita, jotka edellyttävät suoraviivaista viestinnän pisteestä pisteeseen.Hyödyntämällä läpinäkyviä datareittejä laitteet voivat vaivattomasti vaihtaa tietoa, poistaen monimutkaisen käsittelyn tai monimutkaisten protokollien tarpeen.

API-tila-jäsennelty kehyspohjaiset vuorovaikutukset

Toisaalta API -tila ottaa käyttöön järjestäytyneemmän strategian kehystämällä tietoja ennen siirtoa.Tämä menetelmä myöntää turvallisuuden korotetun turvallisuuden sekä tiukan virheen validointi- ja palautetoiminnot.Tyypillinen kehyssuunnittelu käsittää aloitushuollon, tyypin tunnisteet, kehyksen pituudet, todelliset tiedot ja tarkistussummat.Tällainen kokoonpano ei vain varmista viestintää, vaan myös auttaa parantamaan parametrien säätöjä ja hankkimaan pakettien toimituskuittauksia.

XBEE S2C -moduulin potentiaalin hyödyntäminen

XBEE S2C -moduulin merkityksen tarttuminen verkkoinfrastruktuureilla rikastuttaa yleistä suorituskykyä ja parantaa toimintaominaisuuksia.Tämä moduuli auttaa joustavien ja tehokkaiden langattomien verkkojen laatimisessa, jotka palvelevat erilaisia ​​operatiivisia vaatimuksia.Se toimii pääasiassa kolmessa erityisessä roolissa:

Verkon koordinaation hallitseminen

Koordinaattori on erinomainen verkon järjestyksen perustamisessa ja ylläpitämisessä.Se menee pidemmälle kuin prosessointiprotokollien ja synkronoinnin, mukaan lukien verkkoparametrien, kuten kanavan valinnan ja verkkotunnusten, määrittäminen, mikä edistää keskeytymätöntä viestintäilmapiiriä.Käytännön sovelluksissa koordinaattorit toimivat usein ydinsolmuna, määrittelemällä verkon puitteet ja terveys.Voit usein ilmaista tämän yksikön asiantuntevan koodauksen vaikutuksen viiveen vähentämiseksi ja tietojen läpimenon lisäämiseksi.

Reititysominaisuudet

Reitittimillä on aktiivinen rooli jatkuvan tiedonkulun varmistamisessa verkkoosioiden välillä.He eivät vain hallitse sisäistä tiedonsiirtoa, vaan myös helpottavat ulkoista viestintää toimimalla go-betweenina.Tällä roolilla on huomattava merkitys monimutkaisissa verkkoasetuksissa, joissa tiedon jakautumisen on oltava tehokasta useissa solmuissa.Voit usein säätää reitittimen asetuksia ihanteellisesta sekoituksesta alueesta ja tehonsuojelusta, edistämällä verkon kasvua ja kestävää toiminnallisuutta.

Päätylaitteiden käsittely

Vaikka loppulaitteet ovat rajoitettuja toimintoihin, keskittyä RF -tiedonsiirtoon ja vastaanottoon.Niiden suunnittelu sisältää usein energiansäästötiloja akun keston pidentämiseksi, etävalvontatapauksissa.Nämä laitteet on suunniteltu suorittamaan tiettyjä tehtäviä verkon sisällä vähentyneellä monimutkaisuudella, mikä varmistaa luotettavuuden.Laajalle levinnyt teollisuuskäytäntö sisältää strategisesti unen ja herätyssyklien hallinnan laitteiden toiminnan laajentamiseksi heikentämättä tiedon eheyttä.

Hienosäätöpannu- ja kanavat

Henkilökohtainen verkkoverkon (PAN) ID on aktiivinen jokaisen verkon tunnistamisessa, vaatien huolellista kokoonpanoa laitteen oikean sijoituksen turvaamiseksi.Valinta 16 käytettävissä olevasta kanavasta, joita yleensä hallinnoi koordinaattori, käytetään häiriöiden vähentämiseen ja verkon tehokkuuden tukemiseen.Voit usein keskustella menetelmistä dynaamisen kanavan allokoinnin ja PAN ID: n hallinnan mukauttamiseksi ympäristösiirtymiin tai verkon skaalaamiseen, mikä ylläpitää tehokasta viestintää.

XBEE S2C: n rajaaminen Arduinon ja Nodemcun kanssa dynaamisiin IoT -sovelluksiin

XBEE S2C -moduulien integrointia Arduinon ja Nodemcu: n integrointia avaa joustavien sovellusten maailman asioiden Internetissä (IoT).Tämä pyrkimys pyörii tyypillisesti erillisten lähettimen ja vastaanottimen komponenttien käsityön ympärillä, jotta fluidien tiedonvaihto helpottaa vuorovaikutuksen rytmejä.

Lähettimen moduuli Arduino -nanolla

Linkin luominen XBEE -moduulin ja Arduino -nanon välillä edellyttää VCC-, GND-, DIN- ja DOUT -nastojen asianmukaista yhteyttä.Push -painikkeen tarkoituksellinen käyttö aloittaa tiedonsiirron painettaessa, toiminto, joka jäljittelee intuitiivista vuorovaikutusta, joka näkyy hallintaskenaarioissa.Tällainen asennus resonoi päivittäisillä kokemuksilla, joissa painikkeet virtaviivaistavat sitoutumista sulautettuihin järjestelmiin.

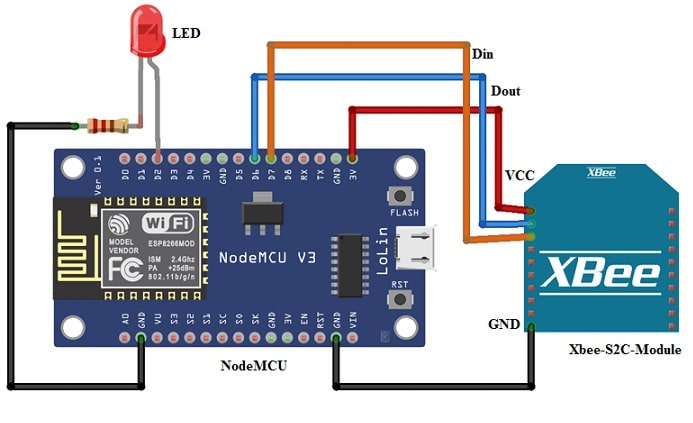

Vastaanotinjärjestelmä NoDemcu

Nodemcun integrointi XBEE -moduuliin hyväksyy samanlaisen yhteyskaavion, jota täydentää LED, joka toimii tiedon vastaanottamisessa.Tämä kokoonpano rikastuttaa palautejärjestelmien ymmärtämistä, jossa LED: n visuaalinen signaali heijastaa virheenkorjausprosessia laitteistojen vuorovaikutuksissa edistäen rauhoittavaa järjestelmän luotettavuuden tunnetta.

Koodi

Lähettimen vaadittu koodi:

#sisällytä “softwareserial.h”

Softwareserial Xbee (2,3);

int -painike = 5;

boolean toggle = false;// Tämä muuttuja seuraa painikkeen vaihtoehtoisia napsautuksia

tyhjä asennus ()

{

Serial.begin (9600);

pinMode (painike, input_pullup);

Xbee.begin (9600);

}

tyhjä silmukka ()

{

// Kun painiketta painetaan (GPIO vedetty matala) Lähetä 1

if (DigitalRead (Button) == Low && Toggle)

{

Serial.println (“Kytke päälle LED”);

Vaihda = väärä;

Xbee.write ('1');

viive (1000);

}

// Kun painiketta painetaan toisen kerran (GPIO vedetty matala) Lähetä 0

muuten if (digitalRead (painike) == Low &&! Vaihda)

{

Serial.println (“sammuta LED”);

Vaihda = true;

Xbee.write ('0');

Vastaanottimen vaadittu koodi:

#sisällyttää

int LED = 2;

int vastaanotettu = 0;

int i;

// Communicationin kanssa Zigbeen kanssa

Softwareserial Zigbee (13,12);

tyhjä asennus ()

{

Serial.begin (9600);

Zigbee.begin (9600);

PinMode (LED, lähtö);

}

tyhjä silmukka ()

{

// Tarkista, ovatko tiedot vastaanotettu

if (zigbee.AVABL ()> 0)

{

vastaanotettu = Zigbee.Read ();

// Jos tiedot ovat 0, sammuta LED

if (vastaanotettu == '0')

{

Serial.println (“LED: n sammuttaminen”);

DigitalWrite (LED, matala);

}

// Jos tiedot ovat 1, kytke LED päälle

muuten jos (vastaanotettu == '1')

{

Serial.println (“LED: n kytkeminen päälle”);

DigitalWrite (LED, korkea);

}

}

Toimitetut koodinpätkät osoittavat lähetys- ja vastaanottoprosessin käyttämällä peruskomponentteja, kuten painikkeita ja LED -levyjä.Nämä esimerkit ovat yhdyskäytäviä sinulle, jotka pyrkivät toistamaan tehokkaat viestintäjärjestelmät IoT-kehyksillä, samankaltaiset kuin teollisuusstandardimalleissa käytetyt.

Kahden XBEE -moduulin koordinoitu toiminta tukee keskeytymätöntä Zigbee -viestintää Arduino -nanon ja Nodemcun välillä.Jokainen painike paina lähettää tietoja samalla kun se antaa välitöntä palautetta LED -levyjen kautta, heijastaen järjestelmiä, joissa korostetaan todellisen tiedon varmuutta.

Sovellukset

Kodin automaatio- ja verkkoverkot

XBEE S2C -moduuli parantaa kodin automaatiota muodostamalla saumattomasti verkkoverkkoja, jotka yhdistävät laitteet kotitaloudessa.Tämä moduuli löytää kapeansa asetuksissa, jotka vaativat vakaa, matalan viiveen viestintä, joka toteutetaan vankan Zigbee-protokollan kautta.Se löytää tyypillisesti paikan valaistus-, turvallisuus- ja ilmastonhallintajärjestelmissä, edistäen vuorovaikutteista ja toisiinsa kytkettyjä älykkäitä kodin ilmapiiriä.Sen tapana itsensä parantamiseksi verkkoverkossa varmistaa palvelun jatkuvuuden, vaikka yksi solmu horjuu, mikä lisää asennuksen yleistä luotettavuutta ja taitoa.

Teollisuussovellukset ja keskikokoiset viestintät

Teollisuusmaailmassa XBEE S2C -moduuli on edullinen valinta keskipitkän alueen viestinnälle, mikä edistää johdonmukaisuutta automatisoiduissa teollisuusprosesseissa.Tähän sisältyy tehdaslaitteiden seuranta ja hallinta, ja se menestyy tilanteissa, joissa ankarat ympäristöt tekevät langallisista ratkaisuista vähemmän toteutettavissa.Tämän moduulin hyödyntäminen heijastaa kasvavaa taipumusta kohti digitalisointia, teollisuuden tehokkuuden parantamista ja seisokkien minimointia.Voit pohtia sen mahdollisuuksia keksiä perinteisen valmistuksen uudelleen integroimalla todellisen tietoanalyysin ja valppaan laitteiden seurannan, herättäen uteliaisuutta sen vaikutuksista tuottavuuteen.

Kaupallinen rakennusautomaatio

Moduuli laajentaa hyödyllisyyttään kaupalliseen rakennusautomaatioon, virtaviivaistaen LVI -järjestelmien, valaistus- ja turvainfrastruktuurien toimintaa.Tällainen integraatio tarjoaa sinulle mahdollisuuden saavuttaa erinomainen energiatehokkuus, yhdenmukainen nykyaikaisen pyrkimyksen kanssa kohti ympäristötietoisuutta.Sen viestinnän kyky helpottaa integraatiota olemassa oleviin puitteisiin, tukee sopeutumista ja kasvua.Näiden sovellusten kokemukset osoittavat usein toimintakustannusten huomattavan vähenemisen, korostaen XBEE S2C -moduulin roolia kaupallisten tilojen ympäristöjalanjäljen vähentämisessä.

Älykkäät energiajärjestelmät

Älykkäiden energiajärjestelmien alueella XBEE S2C -moduuli parantaa energianhallintaa ja jakelua älykkäiden ruudukkojen sisällä.Se sallii energialähteiden ja kuluttajien välisen tiedonvaihdon, energianjakojen optimoinnin ja tuhlauksen minimoinnin.Voit järjestää laitteiden käytön todellisia hintapisteitä tai ennakoituja huippuvaatimuksia kohden, mikä tarkoittaa merkittäviä energiansäästöjä.Suojattujen viestintäprotokollien aseelliset moduuli tukee hajautettujen uusiutuvien energialähteiden hallintaa, askel eteenpäin tulevien sukupolvien kestävien energiakäytäntöjen varmistamisessa.Tällainen kehitys korostaa sen mahdollisuutta uudistaa energiankulutusmalleja, resonointia globaalien kestävyystavoitteiden kanssa.
