470 ohmin vastus

470-OHM-vastus auttaa hallitsemaan piireissä sähkön virtausta.Vaikka se on yksinkertainen, sillä on tärkeä rooli laitteiden toiminnassa, pienistä taloustavaroista suuriin koneisiin.Keltaisen, violetin ja ruskean värinauhan merkitsemällä tämä vastus varmistaa, että sähkön kulkee oikean määrän, suojaamalla muita osia ja auttamalla laitetta toimimaan kunnolla.Elektroniikassa, tietäminen Kuinka lukea vastuksen värikoodeja on vaadittu taito.Tässä artikkelissa tarkastellaan tarkkaan 470 ohmin vastusta ja selittää sen värinauhojen merkityksen eri järjestelmissä, kuten nelikaistainen, viisikaista ja kuusikaista.Nämä kaistat osoittavat vastuksen arvon yhdessä muiden yksityiskohtien kanssa, kuten toleranssi ja lämpötilan muutokset, jotka auttavat varmistamaan, että piirit toimivat oikein.Katkaisemalla jokainen kaistajärjestelmä, artikkeli auttaa parantamaan vastuskoodien ymmärtämistä, jotka voivat tehdä piirin suunnittelusta ja elektronisten ongelmien kiinnittämistä.

Luettelo

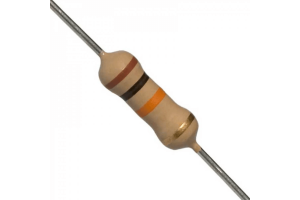

Kuva 1: 470 ohmin vastus 4 kaista ja 5 kaista

Mikä on 470 ohmin vastus?

470-OHM-vastus on hyödyllinen elektronisissa piireissä, koska se rajoittaa sähkövirran virtausta.Se luo 470 ohmia vastea, joka auttaa pitämään virran turvallisella tasolla suojaamalla muita komponentteja liian kuumista tai vaurioitumista.Laskemalla virtaa, se pitää piiri vakaana ja luotettavana.Tämä vastus pystyy käsittelemään virtauksia, jotka ovat lähellä yhtä AMP: tä ja jännitteet jopa 470 volttia saakka, mikä tekee siitä hyödyllisen monissa eri sovelluksissa.

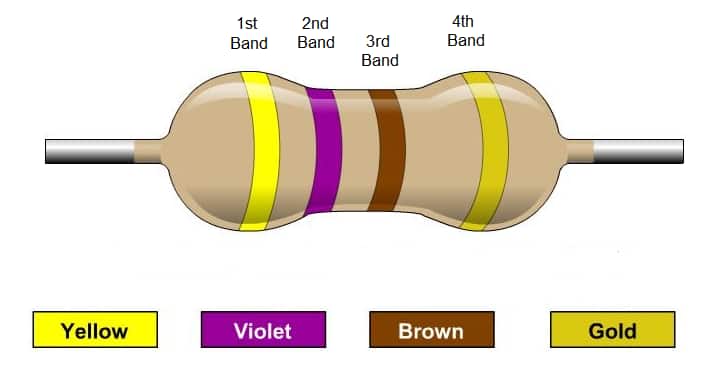

Kuva 2: 470 ohmin vastus

Piireissä 470-OHM-vastus palvelee useita tarkoituksia.Sitä käytetään säätämään järjestelmän eri osia, jotka auttavat voiman herkän komponentteja turvallisesti.Se voi myös hienosäätää piirejä, kun vaaditaan tarkkaa virran hallintaa.Viestintäjärjestelmissä se auttaa pitämään signaalit selkeinä vähentämällä häiriöitä varmistaen tarkan tiedonsiirron.Yhdistämällä impedanssi, se auttaa myös eri laitteita kommunikoimaan sujuvasti.

470 ohmin vastuksen värikoodi

Kuva 3: 470 ohmin vastus

Vastustyyppinen kaista yksi (1. numero) Kaksi (toinen numero) kaista kolme (3. numero/kertoimen) kaista Four (kerroin/toleranssi) viisi (toleranssi) kaista kuusi (lämpötilakerroin)

Vastustyyppi	Band One (1. numero)	Band kaksi (toinen numero)	Kolmas yhtye (3. numero/kerroin)	Kaista Four (kerroin/toleranssi)	Viisi yhtye (Suvaitsevaisuus)	Bändi kuusi (Lämpötilakerroin)
Neljä bändiä	Keltainen (4)	Violetti (7)	Ruskea (x10)	± %	-	-
Viisi yhtyettä	Keltainen (4)	Violetti (7)	Musta (0)	Musta (x1)	± %	-
Kuusi yhtyettä	Keltainen (4)	Violetti (7)	Musta (0)	Musta (x1)	± %	R (t °)

470 OHM -vastuksen värikoodi on yksinkertainen tapa tietää nopeasti sen vastus ja muut yksityiskohdat.Se käyttää vastuksen värillisiä raitoja numerojen ja kertoimien näyttämiseen.470 OHM -vastuksella, jolla on neljä nauhaa, värit ovat keltaisia, violetteja, ruskeita ja kultaa.Keltainen tarkoittaa 4, violetti 7: lle ja ruskeat keskiarvot kertovat 10: llä, mikä antaa 470 ohmia.Kultakaistan toleranssi on ± 5%, mikä tarkoittaa, että todellinen vastus voi olla 446,5 ohmia 493,5 ohmia.

Joissakin vastuksissa on viisi tai kuusi bändiä, jotka antavat tarkempia tietoja.Viides kaista lisää uuden numeron, kun taas kuudes (harvinainen perusvastusten, kuten 470 OHM) osoittaa, kuinka vastus muuttuu lämpötilan kanssa.

Näiden koodien väärinkäsitys voi johtaa väärän vastuksen käyttämiseen ja aiheuttaa piirin toimintahäiriöitä tai toimia huonosti.Tämän välttämiseksi tarkista aina värinauhat ja vahvista vastuksen arvo yleismittarilla.Värikoodausjärjestelmän oppiminen helpottaa piirien kokoonpanoa, vianmääritystä ja ylläpitämistä varmistaen, että ne toimivat oikein.

470-OHM-vastusvärinauhat

Vastuksen värinauhat auttavat sinua selvittämään vastuksen tarkan vastusarvon.470-OHM-vastus, kuten muutkin, käyttää värikoodia, joka muuttuu riippuen siitä, onko sillä neljä, viisi vai kuusi värikaistaa.Jokainen ylimääräinen kaista antaa lisätietoja ja tarkkuutta.

Nelikaistainen vastus

Nelikaistaisessa vastuksessa kaksi ensimmäistä kaistaa edustavat vastusarvon merkittäviä numeroita.470-OHM-vastukselle ensimmäinen kaista on keltainen (edustava "4") ja toinen kaista on violetti (edustaen "7").Kolmas kaista on kertoimen, joka on oranssi, mikä tarkoittaa, että numerot tulisi kertoa 1000: lla. Neljäs kaista, yleensä kulta tai hopea, osoittaa toleranssin tai kuinka paljon todellinen vastus voi vaihdella ilmoitetusta arvosta.Kulta edustaa ± 5%: n toleranssia, joten vastus voi vaihdella 446,5 ohmista 493,5 ohmia.

Viiden kaistainen vastus

Viiden kaistaisen vastuksen kohdalla lisätään kolmannen numeroiden kaista, joka tarjoaa suuremman tarkkuuden vastuksen arvossa.Kolme ensimmäistä nauhaa voi olla keltainen, violetti ja musta käyttämällä esimerkkiä 470-OHM-vastusta, jotka edustavat "4", "7" ja "0".Neljäs kaista, Orange, on kerroin, joka tarkoittaa edelleen kertolaskua 1000: lla. Viides kaista osoittaa edelleen toleranssia.

Kuuden kaistainen vastus

Kuuden kaistainen vastus sisältää kaikki viiden kaistaisen vastuksen tiedot, mutta se lisää kuudennen kaistan, joka osoittaa lämpötilakertoimen.Tämä kerroin kertoo, kuinka paljon vastus muuttuu lämpötilan vaihteluilla, jotka yleensä ilmaistaan ​​osilla miljoonaa kohden celsiusastetta kohti (ppm/° C).Kuudes kaista varmistaa, että vastus ylläpitää stabiilisuutta lämpötilaherkissä sovelluksissa.

Kuva 4: 470-OHM: n vastusvärinauhat

Kuinka purkaa vastusvärinauhat?

Kaistanumero	Funktio	Väri	Arvo
1	1. numero	Keltainen	4
2	Toinen numero	Violetti	7
3	Kerros	Ruskea	x 10
4	Suvaitsevaisuus	Kulta (tai hopea)	± 5% (± 10% hopealle)
Kokonaisarvo: 470 ± 5% ω

470-OHM-vastuksen värikaistan dekoodaaminen noudattaa systemaattista prosessia sen arvon ja ominaisuuksien tarkan tulkinnan varmistamiseksi:

• Etsi toleranssibändi

Aloita etsimällä toleranssibändi, yleensä kulta tai hopea.Tämä kaista on erotettu hiukan muista neljän ja viiden kaistan vastuksessa, mikä on helppo tunnistaa.

• Tarkista lämpötilakerroin

Jos olet tekemisissä kuuden kaistaisen vastuksen kanssa, tunnista kaksi viimeistä bändiä.Lopullinen kaista osoittaa lämpötilakerroimen, joka on hyvä tarkissa piireissä, joiden on pysyttävä vakaana eri lämpötiloissa.

• Lue arvo vasemmalta oikealle

Alkaen vasemmalla olevasta ensimmäisestä kaistasta, määritä merkittävät numerot, jota seuraa kertoimen kaista.Esimerkiksi 470 OHM -vastuksessa keltaiset ja violettibändit edustavat "47".Kun se kerrotaan oranssien kaistalla 1000, nimellinen vastus vahvistetaan 470 ohmia.

Kuinka lukea 470 ohmin vastuksen värikoodi?

Kuva 5: 470 ohmin vastus

470 OHM -vastuksen värikoodi käyttää standardisoitua järjestelmää vastusarvojen edustamiseen.Tämä järjestelmä perustuu vastusiin tulostettuihin värillisiin kaistoihin, joissa kukin väri vastaa tiettyä lukua, kertoimen tai toleranssitasoa.

Jos haluat lukea 470-OHM-vastuksen värikoodin, aloitat Ensimmäinen kaista, joka osoittaa arvon ensimmäisen numeron.470 ohmille ensimmäinen numero on "4", jota edustaa keltainen.

Toinen kaista näyttää toisen numeron, joka on "7", ja sitä edustaa Violet.

Kolmas bändi antaa kertoimen, joka tässä tapauksessa on 101, mikä tarkoittaa, että kerrotaan 47: llä 10: llä saadaksesi 470. Tätä edustaa Brown, tarkoittaa kertoimen 1.

Neljäs kaista näyttää toleranssin, tai kuinka paljon todellinen vastus voi vaihdella ilmoitetusta arvosta.Yleisimpien vastusten toleranssi on ± 5%, joka on merkitty kultanauhalla.

Siksi 470-OHM-vastuksen täysvärikoodi on keltainen, violetti, ruskea ja kulta.Tämä on prosessi 470-OHM-vastuksen tunnistamiseksi värikoodausjärjestelmän avulla.

4-kaistainen vs. 5-kaistainen vs. 6-kaista 470 ohmin vastuksen värikoodi

Vastuksen värikoodit ovat tärkeitä elektroniikan järjestelmää, jota käytetään vastusarvojen nopeasti tunnistamiseen.Nämä koodit, joita vastuksen rungon värilliset kaistat edustavat, vaihtelevat yksinkertaisemmasta 4-kaistajärjestelmästä yksityiskohtaisempiin 5-kaista- ja 6-kaistaversioihin.Jokaisella lisäkaistalla toimitetaan tarkempia tietoja vastuksen ominaisuuksista, mikä tarjoaa paremman tarkkuuden.Kun elektroniikka on tullut monimutkaisemmaksi, vastusten tarve parannetulla tarkkuudella ja lisämäärityksillä on kasvanut.Tämä evoluutio käsittelee kaikkea perusvastusarvoista edistyneempiin ominaisuuksiin, kuten lämpötilan herkkyyteen.

Kaistanumero	4-kaistainen Vastus	5-kaistainen Vastus	6-kaistainen Vastus
Ensimmäinen	Keltainen (4)	Keltainen (4)	Keltainen (4)
Toinen	Violetti (2)	Violetti (2)	Violetti (2)
Kolmas	Ruskea (Kerroin X10)	Musta (0)	Musta (0)
Neljäs	Kulta (Toleranssi ± 5%)	Musta (Kerroin X1)	Musta (Kerroin X1)
Viides	N/a	Kulta (Toleranssi ± 5%)	Kulta (Toleranssi ± 5%)
Kuudes	N/a	N/a	Lämpötila Kerroin

Kuva 6: Vastuksen värikoodi 4-kaista- ja 5-kaistainen järjestelmä

4-kaistajärjestelmää käytetään yleisiin tarkoituksiin, mutta kun teknologiset vaatimukset ovat lisääntyneet, tarve tarkkuuden tarve on johtanut 5-kaista- ja 6-kaistajärjestelmien kehittämiseen.Nämä uudemmat järjestelmät tarjoavat yksityiskohtaisempia tietoja, kuten tiukempia toleransseja ja lämpötilakertoimia korkean tarkkailun sovelluksissa.

5-kaistan vastuksen värikoodi tarjoaa tarkemman tunnistuksen kuin 4-kaistainen järjestelmä.470-OHM-vastukselle värit keltainen, violetti ja musta edustavat numeroita 4, 7 ja 0 muodostaen 470 ohmin perusarvo.Neljäs kaista, usein Brown, toimii kertoimena, säätäen kokonaisarvon 4700 ohmiin.Viides kaista, kulta tai hopea, osoittaa toleranssin, ja yhteiset arvot ovat ± 5% tai ± 10%.

Siirtyminen 4-kaistaisesta 5-kaistan vastusjärjestelmään heijastaa tarkkojen elektronisten komponenttien kasvavaa tarvetta.Vaikka 4-kaistajärjestelmä käyttää kahta merkittävää numeroa, kertoimet ja toleranssikaista, 5-kaistainen järjestelmä lisää kolmannen merkittävän numeron, mikä lisää vastuksen arvon tarkkuutta.Tämä ylimääräinen numero mahdollistaa vastusarvojen hienomman hallinnan vähentämällä virheitä korkean tarkkuuden elektronisissa komponenteissa.5-kaistaisen järjestelmän visuaalinen asettelu helpottaa arvon ja toleranssikaistan erottamista, mikä parantaa luettavuutta ja komponenttien tunnistamista.

6-kaistan vastuksen värikoodi laajenee 5-kaistajärjestelmään ottamalla käyttöön kuudennen kaistan, joka edustaa vastuksen lämpötilakerrointa.Tämä ylimääräinen kaista on erinomainen piireissä, jotka ovat herkkiä lämpötilamuutoksille, koska se tarjoaa tietoa siitä, kuinka vastuksen arvo muuttuu lämpötilan vaihteleena.470 OHM -vastuksessa tämä kuudes kaista varmistaa, että vastus ylläpitää vakaata suorituskykyä, jopa ympäristöissä, joissa lämpötilan vaihtelut ovat yleisiä.Tämä ominaisuus saa 6-kaistavastuksen käyttämään korkean tarkkuuden sovelluksia, joissa lämpöstabiilisuuden on ylläpidettävä johdonmukaista piirin suorituskykyä.

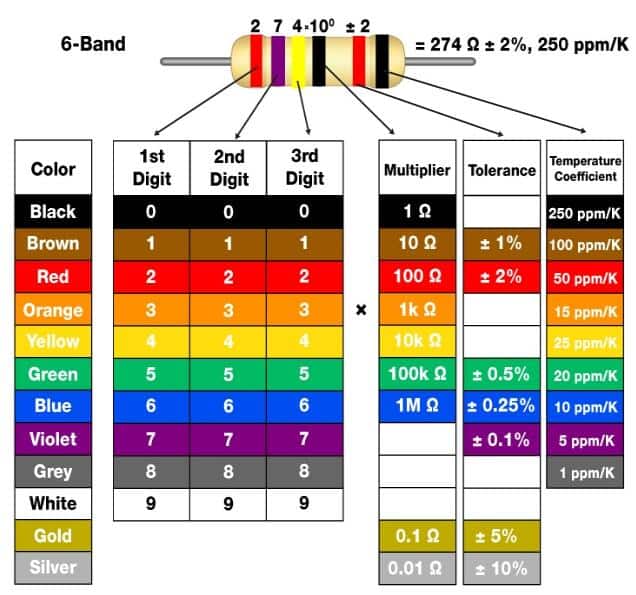

Kuva 7: 6-kaistan vastuksen värikoodi

470 ohmin vastuksen sovellukset

Signaalinkäsittely

470 ohmin vastus on merkitys signaalin eheyden ylläpitämisessä erilaisissa signaalinkäsittelytehtävissä.Sitä käytetään yleisesti piireissä, kuten jännitteenjakoissa, suodattimissa ja puolueellisuusasetuksissa signaalitasojen hallitsemiseksi ja referenssijännitteiden asettamiseksi.Tämä on tärkeää varmistaa, että alavirran komponentit toimivat kunnolla.Esimerkiksi jännitteenjakajassa vastus säätää lähtöjännitettä oikealle tasolle ja parantamaan piirin suorituskykyä.

Suodatinpiireissä se auttaa asettamaan rajataajuudet määrittäen, mitkä signaalin kaistanleveyden sallitaan kulkea.Tämä on hyödyllistä tehtävissä, kuten erittäin hyvällä äänenkäsittely- tai tietoliikennessä, joissa selkeys ja tehokkuus ovat prioriteetteja.Kun käytetään esijännityspiireissä, 470 ohmin vastus auttaa luomaan transistorien oikeat käyttöolosuhteet varmistaen, että ne toimivat hyvin joko monistus- tai kytkentämuodoissa.Pitämällä transistorit toimivat optimaalisella alueellaan, se auttaa vähentämään signaalin vääristymiä ja ylläpitää jatkuvaa suorituskykyä monistusvaiheissa.

Virranhallinta

Tehonhallintapiirissä 470-OHM-vastus auttaa hallitsemaan jännitettä ja virtaa.Yksi yleinen käyttö on jännitesäätelypiireissä, joissa se auttaa stabiloimaan lähtöjännitettä varmistaen, että virtalähteet toimittavat johdonmukaisen ja luotettavan suorituskyvyn.Tämä vastus sallii myös hienosäädöt jännitesäätimien palautesilmukassa, mikä mahdollistaa elektronisiin laitteisiin toimitetun jännitteen tarkan ohjauksen.Tämä hienosäätö auttaa estämään jännitteen eroja, jotka voivat häiritä toimintaa tai vahingoittaa herkkiä komponentteja.Nykyisissä rajoittavissa piireissä 470 ohmin vastus rajoittaa virran virtausta turvalliselle tasolle auttaen järjestelmää suojaamaan ylivirta-olosuhteista, jotka voivat johtaa ylikuumenemiseen tai vikaantumiseen.

Piirisuojaus

470-OHM-vastus on hyödyllinen piireiden suojaamiseksi liiallisilta virran tai äkillisiltä jännitteiltä.Se auttaa rajoittamaan järjestelmän läpi virtaavan virran määrää, joka estää ylikuormituksen, tehon nousun aikana tai kun laite alkaa.Tätä vastusta käytetään myös äkillisten jännitepiikkien käsittelemiseen, kuten staattisen sähkön tai salaman aiheuttamat, arkaluontoisten osien, kuten mikroprosessorien ja muistisirun turvallisena.Hallitsemalla näitä piikkejä 470-OHM-vastus tekee elektronisista piireistä kestävämmän ja luotettavamman, mikä auttaa laitteita kestämään pidempään.

Kuinka testata 470 ohmin vastuksen vastusarvo yleismittarilla?

Kuva 8: Testikestävyys yleismittarilla

470 ohmin vastuksen testaaminen yleismittarilla vaatii jonkin verran perustietoa ja huomiota yksityiskohtiin.Monimittari on monipuolinen työkalu, joka mittaa sähköisiä ominaisuuksia, kuten vastus ja jännite.Tässä oppaassa keskitymme yleismittarin asettamiseen, vastuksen testaamiseen ja tulosten tulkitsemiseen selkeästi, suoraviivaisella tavalla.

Ennen kuin aloitat testauksen, sen on määritettävä monimittari oikein.Varmista ensin, että yleismittari on kytketty pois päältä.Tämä estää vääriä lukemia tai mahdollisia vaurioita.Kun se on pois päältä, käännä valitsin vastusasetukseen, joka on merkitty ω (omega) -symbolilla.On syytä huomata, että moderneilla digitaalisilla multimittareilla on usein lisäominaisuuksia, kuten kapasitanssin mittaus, nykyinen ja jatkuvuus, joten varmista, että olet oikeassa tilassa.

Seuraavaksi tarkista, että yleismittari on kalibroitu oikein.Tätä varten kosketa kahta koetinta, yksi punainen ja yksi musta, yhdessä.Näytön tulisi näyttää nolla ohmia, mikä osoittaa koettimien välillä vastustusta.Jos saat erilaisen lukeman, yleismittari voi tarvita uudelleenkalibrointia tai koettimien tai paristojen kanssa voi olla ongelma.Oikea kalibrointi varmistaa tarkat mittaukset.

Nyt kun yleismittari on asetettu, voit testata 470 ohmin vastuksen.Kiinnitä punainen anturi vastuksen toiseen päähän ja musta koetin toiseen.Varmista, että koettimet saavat kiinteän yhteyden vastuksen kanssa, mikä johtaa epätarkkojen lukemien välttämiseen.Jos yhteys on löysä, mittaus voi vaihdella tai olla väärä.

Käsittele vastus huolellisesti testauksen aikana.Vältä koskettamalla vastuksen vartaloa sormillasi, koska kädestäsi lämmö voi hieman muuttaa vastusluketta.Pidä sen sijaan liidit tai käytä leipälautaa vastuksen vakauttamiseen.

Kun koettimet on kytketty oikein, katso monimittarin näyttö.470 ohmin vastukselle odotettavissa olevan arvon tulisi olla noin 470 ohmia.Vastuksissa on kuitenkin toleranssialue, tyypillisesti ± 5% tai ± 10%.Tämä tarkoittaa, että lukema on 446,5 ohmia (470 - 5%) ja 493,5 ohmia (470 + 5%).Jos lukeminen putoaa tämän alueen ulkopuolelle, se voi osoittaa vastuksen ongelman, kuten vauriot tai valmistusvirhe.

Kun olet saanut lukemisen, vertaa sitä vastuksen odotettuun arvoon.Jos mittaus on toleranssialueella, vastus on hyvässä kunnossa ja sitä voidaan käyttää piirissä ilman ongelmia.Jos lukeminen on liian korkea tai liian matala, tarkista yhteys uudelleen, ja jos tulos on edelleen pois päältä, vastus on ehkä vaihdettava.Joissakin tapauksissa ympäristötekijät, kuten lämpötila, voivat myös vaikuttaa mittaukseen, joten testaaminen eri olosuhteissa voi olla hyödyllistä.

Johtopäätös

Vastusten, kuten 470-OHM-vastuksen, värikoodauksen ymmärtäminen on tärkeää elektroniikan suunnittelussa ja kiinnittämisessä oikein.Tämä artikkeli on selittänyt selvästi, mitä kukin värinauha tarkoittaa eri vastuksen asetuksissa, mikä osoittaa, kuinka ylimääräiset kaistat parantavat elektroniikan tarkkuutta ja joustavuutta.Olipa kyse yksinkertaisista tehtävistä tai monimutkaisemmista järjestelmistä, 470 OHM -vastus on hyödyllinen pitäminen piireissä oikein.Vaiheittaiset ohjeet monimittarin käyttämisestä vastusarvojen tarkistamiseksi korostavat elektroniikan huolellisen työn tarvetta.Oppimalla värikoodijärjestelmä ja miten sitä sovelletaan, elektroniikan asiantuntijat voivat varmistaa, että heidän projektinsa toimivat hyvin, jopa lämpötilan ja tehon muutoksilla.

Usein kysyttyjä kysymyksiä [UKK]

1. Kuinka tunnistaa 470 ohmin vastus?

Tunnistaaksesi 470 ohmin vastuksen, tarkista vastuksen ympärillä olevat värinauhat.470 ohmin vastuksella on seuraavat värinauhat: keltainen, violetti, ruskea ja kulta.Keltainen edustaa numeroa 4, violetti tarkoittaa 7 ja ruskea tarkoittaa sitä, että näitä kahta numeroa tulisi seurata yksi nolla (kuten 10: n kertoimella 10 ruskeasta kaistalta).Kultakaista osoittaa toleranssin ± 5%.

2. Mikä on 470 ohmin vastuksen tehonluokitus?

Vastuksen tehonluokitusta, joka osoittaa, kuinka paljon tehoa se pystyy käsittelemään ennen kuin se riskivauriot, ei määritetä pelkästään vastusarvon perusteella.Vastuksen tehon arvosanat löytyvät vastuksen pakkauksesta tai tietotapauksesta.Pienten vastusten yleiset arvosanat ovat 1/4 wattia tai 1/2 wattia.Sinun on varmistettava, että vastuksen teholuokitus vastaa tai ylittää virran, jonka se häviää piiristäsi.

3. Mikä on 470 ohmin vastuksen jännitepisara?

Jännitteen pudotuksen laskemiseksi 470 ohmin vastuksen läpi sinun on tiedettävä sen läpi virtaava virta.Kaava on V = IR, missä V on jännite, I on virta ja R on vastus.Jos et tiedä virtaa, et voi laskea jännitteen pudotusta suoraan ilman lisätietoja siitä, kuinka vastus on kytketty piiriin.

4. Mikä korvaa 470 ohmin vastus?

Suora korvike 470 ohmin vastukselle olisi mikä tahansa vastus, jolla on sama vastus ja ainakin sama teholuokka.Piirissä vaaditusta toleranssista riippuen vastus, jonka arvot ovat lähellä 470 ohmia, kuten 460 ohmia tai 480 ohmia, voidaan mahdollisesti käyttää.Varmista aina, että korvikkeen voimaluokka ja toleranssi ovat sopivia hakemuksellesi.

5. Mikä on seurausta punaisen LED: n kytkemisestä 470 ohmin vastuksella 9 voltin akkuun?

Kun kytket punaisen LED- ja 470 ohmin vastuksen sarjassa 9 voltin akkulla, LED syttyy olettaen,Vastus rajoittaa LEDin läpi virtaavan virran suojaamalla sitä liialliselta virralta, joka voi aiheuttaa vaurioita.

Tässä on käytännöllinen asennus:

Kytke 9 V: n akun positiivinen napa 470 ohmin vastuksen toiseen päähän.

Kytke vastuksen toinen pää punaisen LED: n pidempään jalkaan (anodi).

Kytke LED: n lyhyempi jalka (katodi) akun negatiiviseen terminaaliin.

Tämä asennus varmistaa, että LED toimii turvallisesti polttamatta, koska vastus vähentää virtaa, joka virtaa LED: n läpi turvalliselle tasolle.
