1N5817 Schottky -diodi: Ominaisuudet, pinout ja tiedotteen

1N5817 Schottky -diodi on erittäin tehokas komponentti, jota käytetään laajasti elektronisissa piireissä.Sen alhainen eteenpäin suuntautuva jännitteen pudotus, nopea kytkentänopeus ja energiansäästöominaisuudet tekevät siitä ihanteellisen nykyaikaisissa sovelluksissa, kuten virtalähteissä, akun laturissa ja piirisuojassa.Tässä artikkelissa käsitellään sen käyttöä, pinoutia, etuja, teknisiä eritelmiä ja käytännöllisiä näkemyksiä auttaaksesi ymmärtämään sen roolia sähköisessä suunnittelussa ja sovelluksissa.

Luettelo

1. Mikä on 1N5817 Schottky -diodi?

2. 1N5817 PIN -kokoonpano

3. 1N5817: n ominaisuudet

4. 1N5817 Tekniset eritelmät

5. 1N5817 -diodin sovellukset

6. 1N5817 -diodin ekvivalentti

7. 1N5817 Fyysinen ulottuvuus

8. Paketti 1N5817

Mikä on 1N5817 Schottky -diodi?

Se 1N5817 Schottky-diodi, joka sijaitsee kestävässä DO-41-paketissa, tunnetaan nopeasta käytöstä ja energiatehokkuudestaan.Schottky-diodit yleensä arvostetaan niiden alhaisesta eteenpäin suuntautuvasta jännitealueesta (noin 0,4 V) ja nopeasta käänteistä palautumisaikaan, mikä tekee niistä ihanteellisia korkeataajuisia ja tehokkaita piirejä, kuten tasasuuntaajia.1N5817 tarjoaa enimmäislähtövirran 1a, huipun käänteisen jännitettä 20 V ja käänteisen RMS -jännitteen 14 V.1N5817: n matala eteenpäin suuntautuva jännitepisara parantaa akkukäyttöisten laitteiden ja uusiutuvien energialähteiden energiatehokkuutta.Sovelluksissa, kuten mobiililaitteissa, se voi pidentää akun käyttöikää uhraamatta suorituskykyä.Tutkimukset osoittavat, että Schottky -diodit, kuten 1N5817, parantavat energiansäästöä.Sen nopea palautumisaika vähentää myös kytkentähäviöitä, etuja korkeataajuusjärjestelmissä, kuten virtalähteiden vaihtamisessa.Tämä johtaa parempaan suorituskykyyn, vähemmän lämmöntuotantoon ja kompakteisiin, energiatehokkaampiin malleihin.

1N5817 -nastakokoonpano

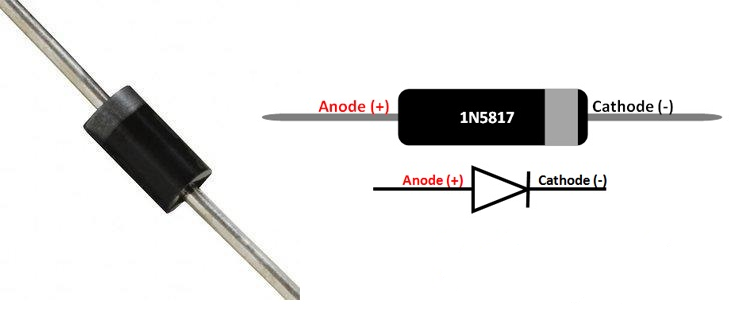

1N5817 Pinout

Nro	Nimeä	Kuvaus
1	Anodi	Nykyinen tulee aina anodin läpi
2	Katodi	Virta poistuu aina katodin läpi

1N5817: n ominaisuudet

• Minimaalinen johtavuus- ja kytkentähäviöt: parantaa tehokkuutta ja vähentää lämmöntuotantoa, varmistaen luotettavan, pitkäaikaisen laitteen toiminnan.

• Matala eteenpäin suuntautuva jännitteen pudotus (noin 0,4 V): vähentää tehon hajoamista, parantaa energiatehokkuutta tehon muuntamisen ja ympäristöystävällisten kuvioiden suhteen.

• Lämpöhallinta: Minimoi lämmön muodostumisen, lämpöjännityksen alentamisen ja edistää pidennetyn laitteen elinkaaren.

• Avalanche -kyky: kestää jännitteen nousua tarjoamalla suojaa ohimeneviä olosuhteita paremman luotettavuuden saavuttamiseksi.

• Monipuoliset sovellukset: Soveltuu auto-, teollisuus- ja elektroniikkaan, joka vaatii johdonmukaista, tehokasta suorituskykyä.

1N5817 Tekniset eritelmät

Tyyppi	Parametri
Tehtaan läpimenoaika	6 viikkoa
Asennustyyppi	Reiän läpi
Nastat	2
Diodielementtimateriaali	Pii
Pakkaus	Nauha ja laatikko (TB)
Osien tila	Aktiivinen
Päätteiden lukumäärä	2
Terminaalipinta	Matte -tina (SN) - hehkutettu
Min käyttölämpötila	-85 ° C
HTS -koodi	8541.10.00.80
Jännite - nimellis tasavirta	20 V
Nykyinen luokitus	1a
Nastaluku	2
Elementin kokoonpano	Yksittäinen
Diodityyppi	Schottky
Asentaa	Reiän läpi
Paketti / kotelo	DO-204Al, DO-41, aksiaalinen
Paino	4,535024G
Elementtien lukumäärä	1
JESD-609-koodi	E3
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
ECCN -koodi	Ear99
Max -käyttölämpötila	150 ° C
Lisäominaisuus	Ilmainen pyöräilydiodi
Kapasitanssi	110PF
Terminaalimuoto	Langa
Perusosanumero	1N58
Vastakkaisuus	Standardi
Nopeus	Nopea toipuminen <= 500ns, > 200mA (IO)
Virta - Käänteinen vuoto @ VR	500µA @ 20 V

1N5817 -diodin sovellukset

Virtalähteet

Virtalähdejärjestelmissä 1N5817 -diodilla on nopea vasteaika ja matala eteenpäin suuntautuva jännitteen pudotus, mikä parantaa yleistä tehokkuutta.Vähentämällä tehonmenetystä korjausprosessin aikana, se varmistaa, että virtalähdeyksiköt toimivat johdonmukaisesti ja kestävät pidempään.Tämä ominaisuus on merkityksellinen ympäristöissä, joissa energiatehokkuus ja luotettava toiminta -asia, kuten datakeskuksissa ja herkissä elektronisissa laitteissa, jotka vaativat keskeytymätöntä tehovirtaa.

Akkulaturit

Akun lataussovelluksissa oikean jännitteen säilyttäminen on hyvä akun käyttöiän maksimoimiseksi ja turvallisuuden varmistamiseksi.1N5817 -diodi on erinomainen estämällä käänteisen virran virtauksen, joka suojaa akkuja tahattomasti tyhjentämästä takaisin laturiin.Tämä toiminto on arvokas uusiutuvien energialähteiden asetuksissa, joissa aurinkosähköpaneelien integrointi edellyttää tasapainoa optimaalisen tehokkuuden ja turvallisuuden välillä.

Piirikerrokset

1N5817 on tärkeä piirinkertoimissa, joissa sen kyky reagoida viipymättä jännitteen heilahteluihin mahdollistaa korkeampien jännitteiden muodostumisen alempien syöttölähteiden perusteella.Sen johdonmukainen suorituskyky tässä verkkotunnuksessa asettaa sen edulliseen komponenttiin RF -vahvistimissa ja signaalin muuntamistekniikoissa, joissa tarvitaan sekä tarkkuutta että nopeaa käsittelyä jännitemuutoksilla.

1N5817 -diodin vastaava

Olla 1N5818

Olla 1N5819

1N5817 fyysinen ulottuvuus

1N5817 Dimensions

Paketti 1N5817

Parametri	Kuvaus
Asennusmenetelmä	Reiän läpi
Nastaluku	2
Kapselointi	DO-41

Pakettiparametrit

1N5817 Package

1N5817 -paketti

Tietotarvikkeet PDF

Meistä

ALLELCO LIMITED

Allelco on kansainvälisesti kuuluisa yhden luukun Hybridielektronisten komponenttien hankintapalvelujen jakelija, joka on sitoutunut tarjoamaan kattavia komponenttien hankinta- ja toimitusketjupalveluita globaalille sähköiselle valmistus- ja jakeluteollisuudelle, mukaan lukien 500 parhaan OEM -tehtaiden ja riippumattomien välittäjien ja riippumattomien välittäjien.
Lue lisää

Nopea kysely

Lähetä kysely, vastaamme heti.

Määrä

Osa numero
Yhteyshenkilön nimi
Yrityksen nimi
Sähköpostiosoite
Puhelin
Kommentit

Usein Kysytyt Kysymykset [FAQ]

1. Mitä rooleja Schottky -diodi palvelee?

Schottky-diodit ovat tärkeitä korkeataajuuskorjauksessa, mikä edistää lukuisia edistyneitä teknologisia sovelluksia.Niiden erityinen muotoilu helpottaa nopeaa elektronien liikettä, mikä johtaa vähentyneeseen jännitteen pudotukseen ja merkittäviin kytkentänopeuksiin.Tämä tehokkuusaste osoittautuu edulliseksi virtalähdepiireissä, joissa nopean ja luotettavan suorituskyvyn kysyntä.Lisäksi Schottky -diodit tarjoavat piirinsuojaominaisuuksia estämällä käänteiset virrat, edistäen siten toisiinsa kytkettyjen laitteiden kestävyyttä ja vakautta.

2. Kuinka 1N5819 liittyy 1N5817: een?

1N5819 ja 1N5817 -diodit rakennetaan samanlaiselle teknisten pohjalle, mikä mahdollistaa niiden vaihdettavuuden erilaisissa skenaarioissa.Molemmat diodit palvelevat pienjännitesovelluksia;1N5819: llä on kuitenkin kyky hallita hiukan suurempaa jännitettä ja virran luokituksia verrattuna sen vastineeseen, 1N5817.Tämä joustavuus osoittautuu hyödylliseksi, jotka haluavat sopeutumiskyvyn piirimalleissaan, koska komponenttien vaatimusten vaihtelut voivat usein esiintyä heidän projektinsa toteutusvaiheissa.Tunnistamalla vivahteet, kuten suurin käänteinen jännite ja eteenpäin suuntautuva virta, lääkärit voivat tehdä strategisia päätöksiä, joiden tarkoituksena on optimoida suorituskyky, joka on räätälöity tiettyihin sovellusvaatimuksiin.

3. 1N4007 pidetään Schottky -diodina?

1N4007 ei kuulu Schottky -diodin luokkaan;Pikemminkin se on karakterisoitu vakioidiodiksi, joka on suunniteltu matalataajuiseen korjaukseen.Päinvastoin kuin Schottky -diodit, 1N4007 -toiminnot pienemmillä kytkentänopeuksilla ja osoittaa suuremman eteenpäin suuntautuvan jännitteen pudotuksen.Tällä erottelulla on merkitystä sovelluksissa, joissa tehokkuus ja nopea vasteajat ovat tärkeitä.Schottky-diodit ovat erinomaisia tilanteissa, jotka vaativat nopeaa kytkentäominaisuuksia, mikä tekee niistä sopivamman valinnan korkeataajuisille toteutuksille.Siksi saadaan tietoa diodityyppien eroista tehokkaiden elektronisten piirien rakentamisessa varmistaen, että lääkärit valitsevat komponentit, jotka ovat yhdenmukaisia niiden erityisten toimintavaatimusten kanssa.
