MC7447ATHX1000NB Yleiskatsaus ja tekniset tiedot

Jos etsit prosessoria, joka tarjoaa vankan suorituskyvyn piirtämättä liikaa voimaa, MC7447ATHX1000NB saattaa olla juuri tarvitsemasi.Tämä siru on osa PowerPC G4 -perhettä ja toimii 1,0 GHz: llä, joten se on riittävän nopea monille sulautettuille ja laskentatoimille.Sen mukana tulee 32-bittinen arkkitehtuuri, siru-välimuisti ja multimediatuki, joka auttaa ääni-, video- ja kuvankäsittelyssä.Prosessori käsittelee myös laajan lämpötilan valikoiman, joten se toimii hyvin sekä kuumissa että kylmissä olosuhteissa.Rakennatko laitetta teollisuuden ohjaukseen, median toistoon tai yleiskäyttöiseen tietojenkäsittelyyn, tämä siru tarjoaa tasaisen ja luotettavan vaihtoehdon.Se on rakennettu tehokkaalla tekniikalla suorituskyvyn ylläpitämiseksi ja virran käytön alhaiseksi.Tässä artikkelissa opit lisää sen ominaisuuksista, suunnittelusta ja siitä, miten se sopii erityyppisiin järjestelmiin.

Luettelo

MC7447ATHX1000NB Yleiskatsaus

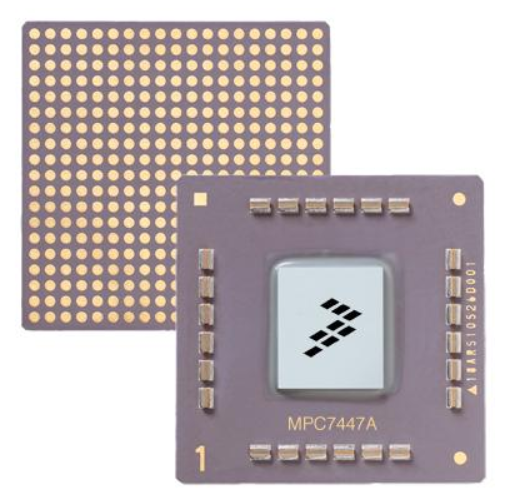

Se MC7447ATHX1000NB on korkean suorituskyvyn, pienitehoinen 32-bittinen mikroprosessori Freescale-neljännen sukupolven (G4) kokoonpanosta.Se integroi superscalaarisen ytimen, joka pystyy antamaan neljä ohjeita kellosykliä kohti yksitoista riippumatonta suoritusyksikköä, mukaan lukien kaksoisvalvonta liukulukuyksikkö ja SIMD-multimediayksikkö.Prosessorissa on 512 kb: n siru-L2-välimuistia, mikä parantaa tiedonsiirron nopeuksia.Sen muistiyhteysjärjestelmä tukee MPX -väyläprotokollaa ja 60x -väyläprotokollan osajoukkoa, mikä helpottaa tehokasta viestintää päämuistin ja järjestelmän resurssien kanssa.MPC7447A: lla valmistettua piitä-on-ansiointekniikkaa (SOI) -teknologiaa saavuttaa kellotaajuuksien nopeuteen 1,5 GHz: iin säilyttäen samalla vähäisen virrankulutuksen.Nämä ominaisuudet tekevät siitä sopivan verkottumiseen, laskentaan ja sulautettuihin sovelluksiin.

Jos haluat irtotavarana tai lisäkyselyjä, ota yhteyttä myyntitiimiin keskustellaksesi vaatimuksistasi.

MC7447ATHX1000NB PINOUT -tiedot

Tämä kaavio näyttää MC7447ATHX1000NB -nastajen asettelun alareunasta, joka tunnetaan myös nimellä Ball Grid Array (BGA) -asettelua.Jokainen ympyrä edustaa sirun liitäntäpistettä tai tapia, merkitty riveillä (A - W) ja sarakkeilla (1-19).Tämä ruudukko auttaa käyttäjiä tietämään tarkalleen, missä jokainen signaali- tai virrantappi sijaitsee sirulla.Kuvan alaosa antaa sivunäkymän sirun rakentamisesta, joka näyttää kerrokset kuten muotin, kapselantin ja alla olevat pallaliitännät.Sitä on käytetty ymmärtämään sekä siru muodostaa yhteyden levyyn että miten se fyysisesti kootaan.

MC7447ATHX1000NB ominaisuudet

Powerpc G4 -ydin

MC7447ATHX1000NB toimii PowerPC G4 -ydinessä, joka on suunniteltu antamaan sinulle voimakasta suorituskykyä pitäen virrankulutusta kurissa.Tämä ydin tukee 32-bittistä arkkitehtuuria, joka mahdollistaa luotettavan prosessoinnin monille verkko- ja laskentatehtäville.

Yksi ydin 32-bittisellä bussilla

Saat yhden ytimen asennuksen pariksi 32-bittisen dataväylän kanssa.Tämä asennus käsittelee ohjeet sujuvasti ja toimii hyvin järjestelmille, jotka eivät tarvitse moniytimistä tukea, mutta vaativat silti vakaata ja johdonmukaista toimintaa.

1,0 GHz: n käyttö nopeus

Tämä prosessori toimii 1,0 GHz: llä, mikä antaa järjestelmällesi nopean ja tasaisen prosessointinopeuden.Se auttaa vähentämään odotusaikoja, pitää toimintasi virtaavat sujuvasti ja parantaa kuinka nopeasti tehtävät valmistuvat.

Multimedia- ja SIMD -tuki

Sisäänrakennetulla SIMD-multimediatuella saat kuvan, äänen ja videonkäsittelyn paremman käsittelyn.Tämä tekee osasta ihanteellisen sovelluksiin, joissa media ja reaaliaikainen suorituskyky on merkitystä.

Laaja lämpötila -alue

MC7447ATHX1000NB voi toimia olosuhteissa -40 ° C -105 ° C.Tämä tarkoittaa, että voit käyttää sitä sekä kuumissa että kylmissä ympäristöissä huolehtimatta vakaudesta tai suorituskyvystä.

MC7447ATHX1000NB Tekniset eritelmät

NXP -puolijohteiden tekniset tiedot, MC7447ATHX1000NB.

Tuote Määrite	Attribuuttiarvo
Valmistaja	NXP -puolijohteet
Jännite - I/O	1,8 V, 2,5 V
USB	-
Toimittaja Laitepaketti	360-FCCBGA (25x25)
Nopeus	1,0 GHz
Sarja	MPC74XX
Turvallisuus Piirteet	-
SATA	-
Ryntätä Ohjaimet	-
Paketti / Tapaus	360-BCBGA, FCCBGA
Paketti	Tarjotin
Käyttö- Lämpötila	-40 ° C ~ 105 ° C (TA)
Määrä ytimet/linja -autojen leveys	1 ydin, 32-bittinen
Asennus Tyyppi	Pintakori
Grafiikka Kiihtyvyys	-
Ethernet	-
Näyttö & Rajapinnan ohjaimet	-
Ydin Prosessori	Powerpc G4
Pääprosessorit/DSP	Multimedia;Simmi
Pohja Tuotesumero	MC7447ATHX1000
Lisä- Rajapinnat	-

Funktionaalinen lohkokaavio MC7447ATHX1000NB

Tämä kaavio antaa täydellisen kuvan siitä, kuinka MC7447ATHX1000NB toimii sisällä.Se osoittaa, kuinka ohjeet liikkuvat eri osien, kuten haku-, jono- ja käsittelyyksiköiden, läpi.Matematiikan, logiikan ja kelluvien operaatioiden käsittelemiseen on erityisiä polkuja, jotka kaikki työskentelevät vaiheittain, jotta asiat liikkuvat sujuvasti.Näytetään myös muistijärjestelmä, mukaan lukien kuinka prosessori puhuu välimuistin eri tasoille ja järjestelmäväylälle.Kaikki on kytketty jonojen ja puskurien kautta, jotta tiedon on oltava nopeasti.Tämä asettelu auttaa osoittamaan, kuinka tehtäviä hoidetaan alusta loppuun.

MC7447ATHX1000NB -sovelluksen sovellukset

Suorituskykyinen sulautettu tietojenkäsittely

MC7447ATHX1000NB toimii hyvin sulautetuissa järjestelmissä, jotka tarvitsevat vahvaa prosessointitehoa.Sen 1,0 GHz: n nopeus, PowerPC G4 -ydin ja siru-välimuisti tekevät siitä hyvän valinnan järjestelmille, jotka käsittelevät monimutkaisia ​​tehtäviä, mutta silti on pysyttävä tehokkaina ja reagoivina.Voit luottaa siihen tehtäviin, kuten järjestelmän hallintaan, tietojen käsittelyyn ja laitteen hallintaan reaaliajassa.

Multimediasovellukset

SIMD -tuen ja multimedialaajennusten avulla tämä prosessori on rakennettu käsittelemään ääntä, videota ja kuvankäsittelyä sujuvasti.Jos työskentelet projektin parissa, joka sisältää rikkaita mediaa - kuten digitaaliset näytöt, sisällön suoratoisto tai visuaalinen analyysi -, tämä osa voi auttaa käsittelemään tietoja nopeammin ja toimittamaan paremman suorituskyvyn.

Teollisuus- ja ympäristövalvontajärjestelmät

Laajan käyttölämpötila -alueen ansiosta MC7447ATHX1000NB pystyy käsittelemään ankaria olosuhteita.Se sopii teollisuuskoneisiin, ympäristömonitoriin tai valvontajärjestelmiin, joissa stabiilisuus ja pitkäaikainen toiminta ovat tärkeitä.Voit luottaa siihen, että järjestelmä on käynnissä, olipa kyseessä kuumassa tehtaassa tai kylmässä kaukosäätimen sivustossa.

MC7447ATHX1000NB: n ääriviivat

Tämä kaavio näyttää MC7447ATHX1000NB -sirun koon ja muodon.Se sisältää ylä-, pohja- ja sivunäkymät merkittyillä mitoilla ymmärtääksesi kuinka paljon tilaa siru vie ja kuinka se sopii lautaan.Jokainen pallo tai liitäntäpiste on asetettu ruudukkoon, ja puuttuva pallo A1: ssä auttaa tunnistamaan sirun sijoittamisen.Mittaukset on esitetty millimetreinä, selkeillä alueilla esimerkiksi sirun korkeudelle, palloväli ja kokonaisleveys.Tämä auttaa varmistamaan, että siru linjaa kunnolla, kun se asetetaan piirilevylle.

MC7447ATHX1000NB edut ja haitat

Edut

• Nopea 1,0 GHz: n suorituskyky vaativiin tehtäviin

• Käsittelee mediankäsittelyä sisäänrakennetulla multimediatuella

• Toimii hyvin sekä kuumissa että kylmissä ympäristöissä

Haitat

• Yhden ytimen asetukset eivät välttämättä sovi monisäikeisiin tehtäviin

• 32-bittinen arkkitehtuuri voi rajoittaa muistin pääsyä suurempiin järjestelmiin

• Vanhempi suunnittelu verrattuna uudempiin prosessoriin, joilla on enemmän ominaisuuksia

MC7447ATHX1000NB -vaihtoehdot

Osa Määrä	Valmistaja	Keskeiset ominaisuudet	Käytä tapausta/muistiinpanoja
MC7447AVU1420LB	NXP USA Inc.	Samanlainen kuin MC7447ATHX1000NB mutta kulkee korkeammalla nopeudella 1,42 GHz.Käyttää samaa PowerPC G4 -arkkitehtuuria ja 360-BCBGA-paketti.Toimii lämpötiloissa 0 ° C - 105 ° C.	Sopii korkean suorituskyvyn Sulautetut sovellukset, joissa tarvitaan lisääntynyt prosessointinopeus.
MC7447AVU1267LB	NXP USA Inc.	1,267 GHz PowerPC G4 -prosessori Multimedia- ja SIMD-prosessorien kanssa.Käyttää 360-BCBGA-pakettia ja toimii välillä 0 ° C - 105 ° C.	Paras upotettuun keskiosaan Laskentatehtävät, jotka vaativat nopeuden ja tehokkuuden tasapainon.
MC7447AVU1000NB	Freescale -puolijohde	PowerPC G4: n variantti Suoritin, jolla on määrittelemätön nopeus ja ominaisuudet.Käyttää irtotavarapakettia lokero.	Suunniteltu yleiskäyttöön Laskentasovellukset, joissa kustannustehokkuus on ensisijainen.

Kuinka valita oikea MC7447ATHX1000NB

Allelcoelec: lla ymmärrämme, että oikean prosessorin valitseminen on avain projektin menestykseen.MC7447ATHX1000NB tarjo,0 GHz: n PowerPC G4 -ydin, joka tarjoaa vaadittavien tehtävien nopeuden.Sen kyky toimia lämpötiloissa -40 ° C -105 ° C tekee siitä sopivan sekä sisä- että ulkoympäristöihin.Sisäänrakennettu multimediatuki parantaa sen monipuolisuutta, jolloin se voi käsitellä erilaisia ​​mediasovelluksia tehokkaasti.Sulautettujen järjestelmien luotettavuudesta tunnettu prosessori varmistaa jatkuvan suorituskyvyn ajan myötä.Jos nämä ominaisuudet vastaavat projektitarpeesi kanssa, MC7447ATHX1000NB voi olla oikea valinta sinulle.Ota rohkeasti yhteyttä Allelcoelec: een saadaksesi lisätietoja tai tilauksen tekemistä.

Tietoja NXP -puolijohteista

NXP -puolijohteet, jotka sijaitsevat Eindhovenissa, Alankomaissa, on puolijohdeteollisuuden maailmanlaajuinen johtaja.Alun perin osa Philipsia, NXP, tuli itsenäiseksi vuonna 2006, ja se on sittemmin kasvanut merkittävästi.Yhtiö suunnittelee ja valmistaa puolijohteita ja ohjelmistoja erilaisille sovelluksille, mukaan lukien auto-, teollisuus-, mobiili- ja viestintäinfrastruktuuri.NXP: n innovaatiot antavat laitteille mahdollisuuden tunnistaa, ajatella, yhdistää ja toimia älykkäästi, parantaa jokapäiväistä elämää.NXP ilmoitti yli 30 maassa ja noin 34 000 työntekijän työvoimassa 13,3 miljardia dollaria vuonna 2023. Yhtiö tunnetaan myös kenttäviestintätekniikan (NFC) tekniikan keksinnästä, jota käytetään laajasti turvallisissa tiedonvaihto- ja kontaktittoissa maksuissa.

Johtopäätös

MC7447ATHX1000NB on vahva valinta jokaiselle, joka tarvitsee prosessoria, jolla on tasaista suorituskykyä, multimediatukea ja pienen virrankäyttöä.1,0 GHz: n nopeudella, 32-bittisellä asennuksellaan ja sisäänrakennetulla välimuistissa se sopii hyvin monen tyyppisiin laitteisiin.Se toimii myös laajalla lämpötila -alueella, joten voit käyttää sitä eri ympäristöissä.Tämä siru on peittänyt keskitytään nopeuteen, luotettavuuteen tai median käsittelyyn.Se antaa sinulle luotettavan tavan pitää järjestelmäsi sujuvasti lisäämättä monimutkaisuutta.Katso tarpeitasi, ja jos tämä vastaa, se voi olla fiksu sopiva seuraavalle projektillesi.

Tietotarvikkeet PDF

MC7447ATHX1000NB Dataletti:

MC7447ATHX1000NB.pdf
