Digitaaliset logiikkaportit

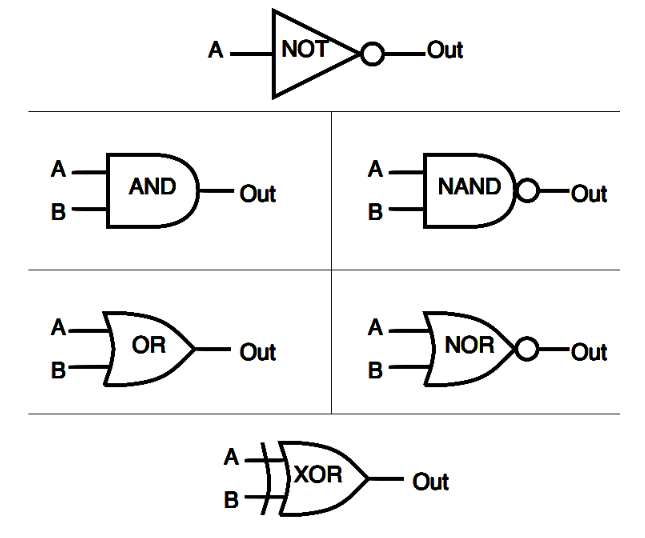

Kuva 1: Digitaaliset logiikkaportit

Digitaaliset logiikkaportit ovat elektroniikan peruskomponentteja, joita käytetään loogisten toimintojen suorittamiseen digitaalisten signaalitilojen perusteella.Jokaisella portilla on tyypillisesti useita tuloja (merkitty A, B, C, D) ja yksi lähtö (Q).Yhdistämällä nämä portit, voimme luoda piirejä, jotka vaihtelevat yksinkertaisista yhdistelmäjärjestelmistä monimutkaisisiin peräkkäisiin asetuksiin, mahdollistaen edistyneiden loogiset toiminnot perusporteilla.

Yleisimmät porttityypit ovat transistor-transistorien logiikka (TTL) ja komplementaariset metalli-oksidi-piikoni (CMOS).TTL -portit käyttävät bipolaarisia liitäntätransistoreita (BJT), mukaan lukien sekä NPN- että PNP -tyypit, jotka mahdollistavat nopean kytkentä- ja korkean käyttöominaisuudet.Sitä vastoin CMOS -tekniikka käyttää MOSFETS- tai JFET -pareja täydentävissä järjestelyissä vähentäen merkittävästi virrankulutusta minimaalisen virran vetovoiman vuoksi staattisessa tilassa.Tämä ero korostaa digitaalisen signaalinkäsittelyn erillisiä menetelmiä eri porttiperheissä.

Valinta TTL: n ja CMOS: n välillä voi vaikuttaa merkittävästi piirin suunnitteluun niiden erilaisten sähköominaisuuksien vuoksi.TTL -portit vaihtavat nopeammin, mikä tekee niistä ihanteellisia vaarallisiin sovelluksiin, mutta ne kuluttavat enemmän voimaa ja tuottavat enemmän lämpöä.Tämän hallitsemiseksi operaattoreiden on usein käytettävä jäähdytysjärjestelmiä tai jäähdytyselementtejä suorituskyvyn ylläpitämiseksi.

Toisaalta CMOS-portit ovat parempia akkukäyttöisissä tai energiaherkissä sovelluksissa, koska ne kuluttavat vähemmän virtaa.Ne piirtävät minimaalisen voiman staattisessa tilassa ja vain hajottavat tehoa vaihtamisen aikana.Tämä vaatii tarkan ajoituksen ja hallinnan tehon tehokkuuden optimoimiseksi ja lämmön minimoimiseksi nopean kytkemisen aikana.

Mikä ei ole portti?

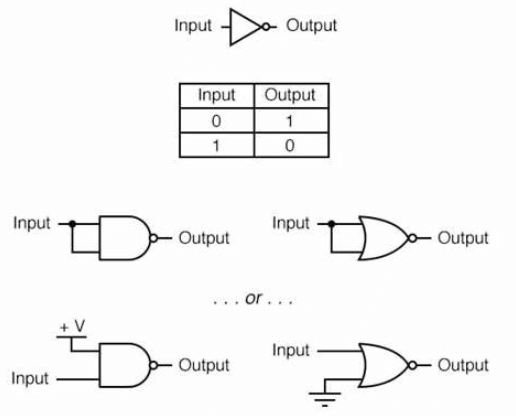

Kuva 2: Piirikaavio ei portille

Ei portti, jota kutsutaan myös invertteriksi, on digitaalinen logiikkaportti, joka ottaa yhden tulon ja lähettää sen päinvastaiseksi.Jos tulo on korkea (tosi), lähtö on alhainen (väärä) ja jos tulo on alhainen, lähtö on korkea.Tämä yksinkertaisuus tekee ei -portista ihanteellisen lähtökohdan digitaalisen logiikan oppimiseen.

Operaattorit saattavat nähdä erilaisia ​​symboleja ja esityksiä ei -porteista riippuen alueellisista ja kansainvälisistä standardeista.Tämä variaatio korostaa portin laajalle levinnyttä käyttöä ja pääasiallista merkitystä digitaalisessa suunnittelussa.Yksinkertaisuudestaan ​​huolimatta ei-porttia tarvitaan monimutkaisemmissa operaatioissa, kuten kääntymisolosuhteiden luominen flip-flopsissa tai ajoituselementtien hallinta synkronisissa piireissä.

Yleiset ei -portin sovellukset

Sen suoraviivaisin sovellus on logiikan signaalin inversio, joka perustuu digitaalisiin piiriin, jossa tietty logiikkatoiminta vaatii vastakkaisen logiikkatilan.Ei portit tuota täydentäviä signaaleja järjestelmissä, etenkin muisti- ja prosessointikiereissä.Yhdistämällä ei -portti komponenttien, kuten kondensaattorien ja vastusten kanssa, voidaan luoda yksinkertaisia ​​oskillaattoreita, jotka tuottavat jatkuvan neliöaaltosignaalin, jota käytetään ajoitus- ja ohjaussovelluksissa.Ohjauslogiikkapiirissä portit varmistavat, että erityiset olosuhteet täyttyvät ennen toimenpiteen aloittamista, kuten piirin osan poistaminen käytöstä, ellei kaikki turvallisuusolosuhteet ole täytty.Ne ovat myös tärkeitä monimutkaisissa digitaalisissa piireissä muiden logiikkaporttien, kuten ja / / / porttien, rinnalla hienostuneiden toimintojen rakentamiseksi laitteille, kuten multipleksereille, dekoodereille ja aritmeettisille logiikkayksiköille.Ei porteilla on merkitystä debualisoivissa piireissä, jotka vakauttavat mekaanisten kytkinten ja painikkeiden signaalit väärän laukaisun estämiseksi.Niitä käytetään myös signaalin ilmastointiin signaalin eheyden ylläpitämiseksi, ja digitaalisten tulojen avulla luetaan oikein suojaussignaalit.

Mikä on ja portti?

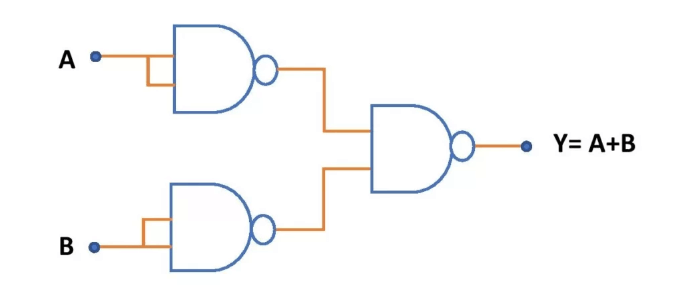

Kuva 3: NAND -porttipiirikaavio

Ja portti on digitaalisen elektroniikan ydinkomponentti, joka suorittaa loogisen konjunktion, joka on samanlainen kuin aritmeettinen kertolasku.Se tuottaa korkean lähtöä vain, kun kaikki sen tulot ovat korkeat, ja sitä tyypillisesti edustaa piste (.) Kaaviossa.Tätä porttia tarvitaan sovelluksissa, jotka vaihtelevat aritmeettisten piirien, kuten lisäosien, monimutkaisten järjestelmien, kuten liikenteenhallinnan ja turvallisuussovellusten, kanssa.

Sitä vaaditaan tarkkoihin ohjaustoimiin.Aritmeettisissa piireissä, kuten lisäyksissä ja kertoimissa, ja portti synkronoi useita signaaleja tarkkojen laskelmien varmistamiseksi.Liikenteenhallintajärjestelmissä ja portit koordinoivat signaaleja sen varmistamiseksi, että liikenteen virtausmuutokset tapahtuvat vain turvallisissa olosuhteissa.

Kaksi tyyppiä ja portteja

• 3 -syöttö ja portti - Se on digitaalinen logiikkaportti, joka lähettää korkean signaalin vain, jos kaikki sen tulot ovat korkeat, toimivat loogisen "ja" operaation pääoman digitaalisessa elektroniikassa.Sen symboli sisältää kolme riviä, jotka syöttävät yhden portin, joka symboloi, että kaikkien tulojen on oltava totta, jotta lähtö on totta.Tämän tyyppistä porttia käytetään erilaisissa sovelluksissa, kuten päätöksentekopiirit, joissa se hallitsee mekanismeja, jotka aktivoivat vain silloin, kun anturit havaitsevat kolme erillistä ehtoa.Sitä tarvitaan turvajärjestelmissä varmistaakseen, että koneet toimivat vain turvallisissa olosuhteissa, kuten puristimessa vain, kun turvavartijat ovat paikoillaan, operaattori on turvallisella etäisyydellä ja oikea toimintatila on valittu.3-syöttö ja portit ovat ihanteellisia elektronisiin yhdistelmälukkoihin, jotka vaativat kolme oikeaa tuloa mekanismin lukituksen avaamiseksi.Robotiikasta tai automatisoiduista tuotantolinjoista löytyvät monimutkaisissa ohjausjärjestelmissä nämä portit varmistavat, että toiminnot etenevät vain, kun useita edellytyksiä täyttyy, mukaan lukien sijaintitiedot ja järjestelmävalmius.

• 2-syöttötransistori ja portti-Perus 2-sisääntulon transistori ja portti voidaan rakentaa käyttämällä vastustransistorin logiikkaa (RTL), mikä edellyttää, että molemmat transistorit ovat aktiivisia (ON), jotta lähtö olisi korkea.Tämä asennus on erityisen hyödyllinen elektronisen signaalin virtauksen ja tarvittavien olosuhteiden ymmärtämisessä halutun lähdön saavuttamiseksi.Ja portteja tarvitaan reaalimaailman järjestelmissä, kuten liikennevalon hallinta, jossa ne varmistavat, että valot muuttuvat vain, kun useita turvaolosuhteita täyttyy, mikä estää onnettomuuksia.Suojausjärjestelmissä ja portit koordinoivat vastauksia useisiin anturituloihin, jotka takaavat, että hälytykset laukaisevat vain tietyissä olosuhteissa.Ja portti vaaditaan digitaalisissa järjestelmissä, hallitsemalla synkronoituja tuloja tarkkojen tulosten tuottamiseksi.Sen sovellukset ulottuvat yksinkertaisista aritmeettisista toiminnoista vaarallisiin rooleihin liikenne- ja turvajärjestelmissä, joissa tarkat ehdolliset vastaukset ovat perustiedot.

Mikä on Nand Gate?

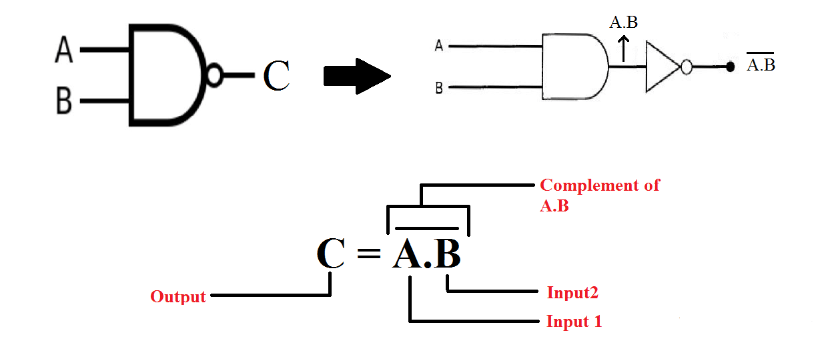

Kuva 4: NAND -logiikan porttipiirikaavio

NAND -portti on looginen käänteinen ja portti.Se tuottaa matalan signaalin vain, kun kaikki tulot ovat korkeat;Muuten se tuottaa korkean.NAND-portin suunnittelu ja toiminta ovat ydintä, etenkin kun käytetään CMOS-tekniikkaa, jossa N-tyypin ja P-tyypin transistorien kokoonpano mahdollistaa tehokkaan kytkemisen ja minimaalisen tehovuotojen, akkukäyttöisten laitteiden perustan.Portin kyky ylläpitää korkeaa lähtöä useimmissa olosuhteissa auttaa säästämään virtaa, mikä tekee siitä korvaamattoman energiaherkät sovellukset.

NAND -portit ovat erittäin monipuolisia, joita käytetään kaikessa perusturvajärjestelmistä, joissa ne voivat laukaista hälytykset vain tietyissä olosuhteissa, mikä nostaa luotettavuutta ja vähentää vääriä hälytyksiä, monimutkaiseen laskentalogiikkaan.Ne ovat perusta rakentaa muita perusportteja, kuten ja ei, ei erilaisten yhdistelmien kautta korostavat heidän vaarallista rooliaan digitaalisen piirin suunnittelussa.Yksinkertaisten porttien lisäksi NAND -portit ovat tärkeitä monimutkaisempien logiikkapiirien ja peräkkäisten laitteiden luomisessa, ja ne ovat avainasemassa muistin varastoinnissa ja haku laskennallisissa laitteissa, mikä osoittaa niiden laajan hyödyllisyyden nykyaikaisessa elektroniikassa.

Erityyppiset NAND -portit

• NAND -perusportti - NAND -perusportti on yleisin digitaalisen logiikkaportin tyyppi, ja se suorittaa loogisen komplementin ja portin toiminnon.Siinä on kaksi tai useampia tuloja ja yksi lähtö.Pohjimmiltaan NAND -portti tuottaa korkean signaalin (1), elleivät kaikki sen tulot ole korkeat (1), jolloin se tuottaa matalan signaalin (0).Tätä porttia edustaa symbolisesti ja portti, jonka inversioympyrä on lähtökohtana, mikä merkitsee ei -toimintaa, jota käytetään ja portin tulokseen.

• Multi -Exput Nand Gate - Tämä portti laajentaa NAND -perusportin konseptin kolmeen tai useampaan tuloon.Kuten yksinkertaisempi vastine, myös monisyöttö NAND-portin lähtö on alhainen vain, jos kaikki sen tulot ovat korkeat.Tulosten lukumäärän kasvu mahdollistaa monimutkaisemmat logiikkatoiminnot ja integraatiot piireissä, mikä vähentää useita kahden tulostettujen porttien tarvetta sarjassa tai rinnakkaiskokoonpanoissa.

• Schmitt Trigger Nand Gate - Portti sisältää Schmitt -liipaisumekanismin, joka lisää hystereesin tulo -lähtösiirtoon.Tämä tarkoittaa, että jännitekynnykset, jotka siirtyvät korkeasta matalasta ja matalasta korkeaan, ovat erilaisia.Tällaiset portit ovat erityisen hyödyllisiä ympäristöissä, joissa on meluisia signaaleja, joissa tulo voi vaihdella, koska hystereesi auttaa stabiloimaan lähtöä vähentämällä vääriä siirtymiä.

• CMOS NAND GATE-Nämä portit on valmistettu P-tyypin ja N-tyyppisten MOSFET: ien pareista, jotka on järjestetty NAND-toiminnon suorittamiseen.CMOS-tekniikkaa on arvostettu pienen virrankulutuksensa ja suuren melun immuniteetin suhteen, mikä tekee siitä ihanteellisen akkukäyttöisille laitteille ja laajamittaiselle integroinnille mikroprosessoreihin ja muihin digitaalisiin IC: iin.

• TL NAND GATE - TTL (transistor -transistorien logiikka) NAND -portit käyttävät bipolaarisia risteystransistoreita (BJT) ja vastuksia.Vaikka TTL NAND -portit ovat yleensä enemmän voimaa ja ovat vähemmän meluimmuunisia verrattuna CMOS-portteihin verrattuna, mikä tarvitaan sovelluksissa, joissa nopeus on vaarallinen parametri.

• Avaa kollektori NAND GATE - Avoin kollektori NAND GATES -yrityksellä on ainutlaatuinen lähtövaihe, jossa lähtötransistori vetää vain viivan matalan (aktiivinen matala).Ulkoisen vastuksen on vedettävä viiva korkea, kun lähtötransistori on pois päältä.Tätä kokoonpanoa käytetään tilanteissa, joissa useiden laitteiden on jaettava yksi lähtölinja, joka on yleisesti nähty väyläissä tai muissa monilaitteiden viestinnän asetuksissa.

Logiikka tai portti

Kuva 5: Logiikka tai porttikaavio

TAI -portti on digitaalinen logiikkakomponentti, joka tuottaa korkean signaalin, jos jokin sen tuloista on korkea.Tätä toiminnallisuutta tarvitaan piireihin, joiden on vastattava positiivisesti mihin tahansa korkeaan signaaliin, mikä tekee siitä perustiedot järjestelmissä, jotka vaativat osallisuutta signaalinkäsittelyssä.

Tämäntyyppinen portti on perusskenaarioissa, jotka vaativat päätöksiä useiden syöttöolosuhteiden perusteella.Esimerkiksi automatisoiduissa järjestelmissä tai portti voi hallita toimilaitteiden vastauksia eri anturin tuloihin, mikä vahvistaa, että toimenpide toteutetaan, jos jokin ehto täyttyy.Operaattoreiden on ymmärrettävä portin käyttäytymisen sävyt, etenkin sen kyky käsitellä nopeasti ja reagoida muuttuviin tuloihin, ominaisuus, jota tarvitaan dynaamisissa ympäristöissä.Tätä herkkyyttä vaaditaan erityisesti turvajärjestelmissä, joissa minkä tahansa vaarallisten olosuhteiden nopea havaitseminen on käynnistettävä välitön ennaltaehkäisevä vaste.

Logiikan tai portin käyttö

Logiikkaa tai porttia käytetään laajasti hälytysjärjestelmissä ja se voi aloittaa hälytyksen, jos joku monista antureista havaitsee rikkomuksen.Se on myös perusohjausjärjestelmissä, joissa se voi varmistaa, että kone toimii, jos jokin tarvittavista olosuhteista täyttyy, kuten turvatarkastukset tai valmiussignaalit.Tai portteja käytetään monimutkaisessa laskennallisessa logiikassa, auttaen algoritmien suorittamisessa, jotka vaativat ainakin yhden useista tuloista, jotka ovat totta edetäkseen.Niiden kyky käsitellä useita olosuhteita tekee niistä ytimen sekä yksinkertaisissa että monimutkaisissa digitaalisissa järjestelmissä, virtaviivaistamistoiminnoissa ja järjestelmän reagointikyvyn nostamisessa.

Mikä on eikä portti?

Kuva 6: eikä portti

NOR -portti on avainkomponentti digitaalisessa elektroniikassa, joka tuottaa korkean signaalin vain, kun kaikki sen tulot ovat alhaiset.Tämä tekee siitä loogisen tai portin loogisen käänteisen ja se on digitaalisen piirisuunnittelun perustiedot yleismaailmallisesti kielteisille tuloille.

Se on erityisen arvokasta johtuen yksinoikeudesta korkeasta lähtöä alhaisissa syöttöolosuhteissa, mikä mahdollistaa tiukan ohjauksen digitaalisissa järjestelmissä.Esimerkiksi kulunvalvontajärjestelmässä NOR -portti varmistaa, että pääsy on sallittua vain, kun kaikki erityiset turvallisuusolosuhteet ovat tyydyttämättömiä, estäen tehokkaasti luvattoman pääsyn.Tällaisten järjestelmien operaattoreiden on taitava hallita NOT GATE: n reaktiodynamiikkaa, etenkin monimutkaisissa piireissä, joissa useat eikä portit ovat vuorovaikutuksessa.Tämä johto vaatii usein huolellista ajoitusta ja synkronointia haluttujen tulosten saavuttamiseksi, jota tarvitaan vikaantuneiden mekanismien ja ehdollisten vastejärjestelmien luomiseen.

Sen kyky tarjota korkea tuotos mahdollistaa monimutkaisten logiikkatoimintojen rakentamisen, joissa on vähemmän komponentteja yhdistämällä NORES -portit, vähentäen siten piirin yleistä monimutkaisuutta ja kustannuksia.Portit eivät ole pääasiallisia rakentamaan muun tyyppisiä logiikkaportteja ja digitaalisia piirejä, kuten inverttereitä tai portteja, ja vielä monimutkaisempia kokoonpanoja, nostaen suunnittelun joustavuutta.Niiden käyttäminen muistin sisäisten säilytyspiirien, kuten salpojen, käyttö korostaa edelleen niiden monipuolisuutta ja tehokkuutta.

Yksinoikeudella

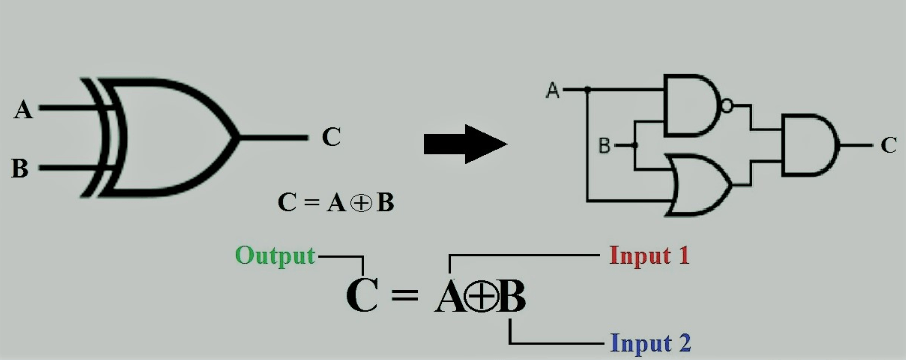

Kuva 7: Yksinoikeudella-portti

Laskennallisissa piireissä vaaditaan yksinoikeudella tai (entinen tai) portti, joka suorittaa aritmeettiset toiminnot ja suojata tietojen eheyttä virheen havaitsemisen avulla.Sen kyky erottaa eri syöttötiloja vaatii sen tarkat loogiset toiminnot digitaalisissa järjestelmissä.

Entinen tai portti on ydin tehtävissä, kuten binaarinen lisäys ja pariteettitarkastukset.Binaarisen lisäyksen yhteydessä entisen tai portin tehtävänä on laskea kahden bitin summa, kun taas erillinen mekanismi hallitsee siirtymistä.Tämä toiminnallisuus tarvitaan monimutkaisempien aritmeettisten operaatioiden tukemiseen laskennallisissa arkkitehtuureissa.Entisten tai porttien kanssa työskentelevien teknikkojen on ymmärrettävä perusteellisesti heidän ainutlaatuiset syöttövasteominaisuudet-portti tuottaa suuren tuotoksen vain, kun tulot eroavat toisistaan.Entisten tai porttien asianmukainen asettaminen ja vianetsintä sisältää tarkan signaalin ajoituksen ja kohdistuksen takaamisen, jota tarvitaan erityisesti peräkkäisissä logiikkapiirissä, joissa operaatiojärjestys voi vaikuttaa lopputulokseen.

Erityyppiset yksinoikeudella

• Kahden sisääntulon perustiedot-Kahden sisääntulon perustiedot XOR-porttia edustaa vakiologiikkisymboli, joka sisältää kaarevan viivan tulopuolella.Se tulostaa tosi, kun tulot eroavat toisistaan, kuten tapauksissa 01 tai 10. Tämän XOR -operaation Boolen lauseke on esitetty tai, joka kapseloi portin yksinoikeuden, jossa vain erilaiset syöttöyhdistelmät johtavatTodellinen lähtö.

• Multiput Put Put XOR -portti-Usean sisääntulon XOR-portin logiikka-symboli on perustiedot XOR-perusportille, joka vastaa enemmän syöttölinjoja.Sen totuustaulukko on suunniteltu tulostamaan tosi parittomalle määrälle todellisia tuloja, mikä heijastaa sen pariteettilogiikkatoimintoa.Tyypillisesti moni-syöttöjen XOR-portit toteutetaan kaskauttamalla kahden sisääntulon XOR-portit useiden tulojen käsittelemiseksi tehokkaasti.

• CMOS XOR GATE-CMOS XOR -portit käyttävät komplementaarisia metallioksidi-puolijohdetekniikkaa, joka sisältää sekä NMOS- että PMOS-transistorit.Tätä tekniikkaa vietetään sen vähäisen virrankulutuksen ja suuren syöttöimpedanssin vuoksi, joten se on erityisen sopiva akkukäyttöisiin laitteisiin.CMOS XOR -porttien kokoonpano sisältää yleensä transistorien monimutkaisemman järjestelyn kuin TTL -piireissä löydetyt.

• TTL XOR GATE - TTL XOR -portit rakennetaan transistoritransistorin logiikkaa, joka riippuu voimakkaasti bipolaarisista risteystransistoreista.Nämä portit tunnetaan nopeasta toiminnastaan ​​ja melun sietokyvystään, ominaisuuksista, jotka tekevät niistä kykeneviä teollisuusympäristöihin.Tyypillinen konfiguraatio sisältää useita transistoreita ja voi myös sisältää diodeja XOR -toiminnon tehokkaaseen toteuttamiseksi.

• Optinen XOR -portti - Optiset XOR -portit toimivat kevyillä signaaleilla sähköisten sijasta.Ne perustuvat periaatteisiin, kuten interferometria tai epälineaariset optiset vaikutukset.Nämä portit ovat poikkeuksellisen hyödyllisiä nopeassa viestintäjärjestelmässä ja optisessa laskennassa, jossa perinteiset elektroniset portit voivat olla vammaisia ​​nopeuden ja tehokkuuden suhteen.

• Quantum XOR -portti - Quantum Computing -alueella XOR -portit toteutetaan käyttämällä kvanttibittejä tai quBittejä.Näitä portteja tarvitaan monimutkaisten toimintojen, kuten kvantti teleportaation ja tietyille kvanttialgoritmeille.Quantum XOR -portit toteutetaan tyypillisesti hallittujen toimintojen ja muiden pääasiallisten kvanttiporttien avulla, mikä helpottaa erityisiä vuorovaikutuksia kvanttipiirissä.

• Ohjelmoitava XOR -portti - Ohjelmoitavat XOR -portit voidaan konfiguroida ohjelmoitavissa logiikkalaitteissa, kuten FPGA (kenttäohjelmoitavat porttiryhmät) tai CPLDS (monimutkaiset ohjelmoitavat logiikkalaitteet).Tämä joustavuus mahdollistaa porttien säätämisen dynaamisesti eri sovellusten erityistarpeiden mukaan, mikä tekee niistä peruskomponentit mukautumistekniikoissa.

Yksinoikeudellinen portti

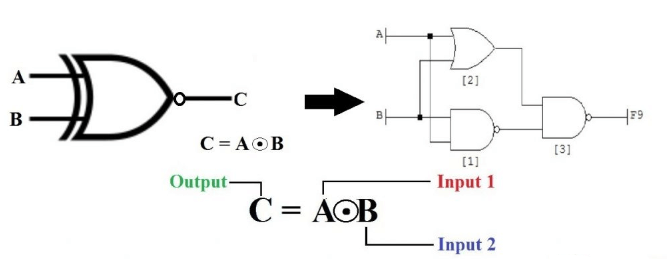

Kuva 8: yksinoikeudella

Yksinomaisen NOR (entinen-NOR) -portti toimii komplementtina XOR-portille, ja sillä on vaadittu rooli digitaalisissa järjestelmissä, jotka arvioivat tulojen yhtenäisyyttä.Sitä tarvitaan sovelluksiin, jotka vaativat johdonmukaisia ​​tarkistuksia tai pariteettiarviointeja digitaalisessa lähetyksessä.

Tätä porttia käytetään laajasti digitaalisissa piireissä tulossignaalien yhdenmukaisuuden tai tasa -arvon tarkistamiseksi, mikä tekee siitä vaaditun työkalun tietojen eheyden takaamiseksi.Tätä porttia käytetään yleisesti virheen tarkistamisprosesseissa vertaamaan bittejä kahdesta eri lähteestä, mikä vahvistaa niiden ottelun virheettömän tiedonsiirron takaamiseksi.Tehokkaan käyttöä varten operaattoreiden ja teknikkojen on oltava hyvin perehtyneitä entisen NOR-portin tiukkojen lähtöolosuhteiden kanssa-se tuottaa suuren tuotoksen vain, kun kaikki tulot ovat täsmälleen yhtä suuret.Tämä vaatimus tarkan panosten kohdistamisesta ja synkronointia koskevasta vaatimuksesta asettaa merkittäviä vaatimuksia digitaalisten järjestelmien konfiguraatiolle ja ylläpitämiselle, etenkin sovelluksissa, kuten tiedon tarkistusjärjestelmät ja digitaaliset pariteetin tarkistajat, jotka riippuvat voimakkaasti tiukasta datan yhdenmukaisuudesta.

Erityyppiset yksinoikeudella

• Vakio CMOS XNOR -portti - Tämä on yleisin tyyppi, jota käytetään digitaalisissa piireissä.Se koostuu tyypillisesti CMO: n (komplementaaristen metallioksidi-puolijohtimien) transistorien järjestelystä, joilla on alhainen tehonkulutus ja korkea kohinan immuniteetti.Tämä portti on ihanteellinen akkukäyttöisille laitteille sen tehon tehokkuuden vuoksi.

• TTL XNOR -portti - TTL XNOR -portit on valmistettu bipolaarisilla transistoreilla ja tunnetaan nopeasta kytkentäaikastaan, mikä tekee niistä sopivia nopeaan toimintaan.Niillä on kuitenkin taipumus kuluttaa enemmän valtaa verrattuna CMOS -portteihin.

• Pass-transistori XNOR GATE-Tämä tyyppi käyttää pass-transistorin logiikkaa, joka voi olla alueellisempi kuin tavallinen CMOS-logiikka.Se johtaa usein nopeampaan toimintaan ja vähentyneeseen transistorimäärään, mikä on edullinen korkean suorituskyvyn ja kompaktien digitaalisten piirien suhteen.

• Quantum -Dot Cellular Automata (QCA) XNOR -portti - Uudempi tekniikka, QCA käyttää elektronien sijaintia kuin virran virtaus logiikkaoperaatioihin, tarjoamalla potentiaalin erittäin pienelle virrankulutukselle ja suurille prosessointinopeuksille.Se on edelleen suurelta osin tutkimus- ja kehitysvaiheessa.

• Optinen XNOR -portti - Tämä tyyppi käyttää optisia signaaleja sähköisten signaalien sijasta, mikä tekee siitä hyödyllisen optisissa laskenta- ja viestintäjärjestelmissä, joissa vaaditaan korkea kaistanleveys ja immuniteetti sähkömagneettisiin häiriöihin.

Johtopäätös

Koko tämän digitaalisen logiikkaporttien tutkimuksen aikana olemme nähneet, kuinka nämä peruskomponentit muodostavat digitaalisen prosessoinnin sinfonian.Not -porttien yksinkertaisuudesta ja perustavanlaatuisesta roolista signaalin inversiossa XOR- ja XNOR -porttien vivahteisiin sovelluksiin virheen havaitsemisessa ja korjauksessa, kukin porttityyppi tuo ainutlaatuisia ominaisuuksia ja etuja digitaaliseen piirin suunnitteluun.TTL: n ja CMOS -tekniikan välinen kontrasti rikastuttaa edelleen maisemaa tarjoamalla suunnittelijoille valintoja, jotka vaikuttavat järjestelmän suorituskykyyn virrankulutukseen, nopeuteen ja melun immuniteettiin.Käytännön sovellukset korostettiin - aritmeettisten perustoimintojen perusteella hienostuneisiin tietoturva- ja tietojen eheysjärjestelmiin -, jotka näillä porteilla on vaarallista roolia eri teknologisten alueiden välillä.Teknologian kehittyessä näiden porttien jatkuva parantaminen ja sopeutuminen on ydin vastaamaan kasvavia vaatimuksia nopeammille, tehokkaammille ja luotettaville digitaalisille järjestelmille.Tämä matka digitaalisten logiikkaporttien monimutkaisuuksien läpi ei vain lisää ymmärrystämme elektronisista periaatteista, vaan korostaa myös elektroniikkateollisuuden edistämää säälimätöntä innovaatiota.

Usein kysyttyjä kysymyksiä [UKK]

1. Mitkä laitteet käyttävät logiikkaportteja?

Logiikkaportit ovat peruskomponentteja digitaalisissa piireissä, ja niitä käytetään laajasti laitteissa, kuten tietokoneissa, älypuhelimissa ja muissa elektronisissa laitteissa.Ne ovat myös olennaisia ​​automatisoitujen järjestelmien, kuten liikennevalojen ja nykyaikaisten teollisuuslaitteiden, toiminnassa.

2. Kuinka löytää logiikkaporttien tulos?

Loogisen portin lähtö määritetään soveltamalla syöttöarvoja portin erityiseen logiikkafunktioon (kuten ja ei, ei, NAND, eikä xor, xnor).Esimerkiksi an ja portti tuovat korkean signaalin (1) vain, jos kaikki sen tulot ovat korkeat.Voit käyttää totuustaulukoita helposti kaikkien mahdollisten syöttöyhdistelmien lähdön määrittämiseen.

3. Mitkä ovat logiikkaporttien edut?

Logic -portit ovat yksinkertaisia, luotettavia, ja niitä voidaan käyttää monimutkaisten piirien luomiseen yhdistelmän kautta.Ne mahdollistavat digitaalisten järjestelmien rakentamisen, jotka ovat skaalautuvia, helposti muokattavissa olevia ja kykenevät käsittelemään tietoja tehokkaasti.Niiden ennustettavuus ja binaarinen luonne tekevät niistä ihanteellisia sovelluksiin, jotka vaativat tarkkaa hallintaa ja päätöksentekoa.

4. Onko Logic Gate -laitteisto tai ohjelmisto?

Logiikkaportit ovat pääasiassa puolijohdemateriaaleista valmistettuja laitteistokomponentteja.Ne ovat fyysisesti integroiduissa piireissä tai mikrosiruissa.Logiikkaporttien käsitettä voidaan kuitenkin myös simuloida ohjelmistoissa koulutustarkoituksiin tai digitaaliseen piirin suunnitteluun.

5. Mitkä ovat logiikkaporttien varotoimet?

Logiikkaportteja käytettäessä on hyödyllistä ottaa huomioon tekijät, kuten jännitteet, yhteensopivuus muiden komponenttien kanssa, ja välttäminen liian monta laitetta lataamalla liian monta laitetta yhdelle lähdölle, mikä voi johtaa signaalin eheysongelmiin.Varmista lisäksi asianmukainen käsittely staattisten vaurioiden välttämiseksi ja tartu valmistajan teknisiin tietoihin optimaalisen suorituskyvyn saavuttamiseksi.
