Kuituliitintyypit: SC vs LC vs FC vs MTP vs MPO

Kuituoptiset liittimet auttavat kuitukaapeleita linkittämään, jotta kevyet signaalit voivat liikkua selvästi läpi.Tässä oppaassa saat yksinkertaisen erittelyn siitä, mitä nämä liittimet tekevät, miten ne toimivat, siellä olevat eri tyypit, mitä ominaisuuksia etsitään, missä niitä käytetään yleisesti, kunkin edut ja haitat, kuinka valita oikea, ja vinkkejä niiden asettamiseen ja pitämiseen hyvässä kunnossa.

Luettelo

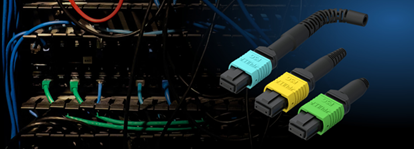

Kuva 1. Tietotelineen kuituoptiset liittimet

Yleiskatsaus kuituoptisiin liittimiin

Kuituoptiset liittimet ovat pieniä osia, jotka antavat kahden kuitukaapin linkittämiseksi toisiinsa, jotta kevyet signaalit voivat liikkua päästä toiseen.Ne eivät ehkä tunnu isoista asiasta, mutta heillä on valtava rooli Internetin, videopuheluiden ja muiden tietoyhteyksien pitämisessä nopeasti ja selkeinä.Jokaisen liittimen sisällä on pieni holkki, joka pitää kuitujadut oikeassa asennossa, joten valonsignaali kulkee puhtaasti läpi estämättä tai hajallaan.

Näet eri tyyppejä riippuen siitä, missä niitä käytetään.Jotkut valmistetaan sopimaan tiukkoihin pisteisiin, kuten palvelintelineisiin, kun taas toiset on rakennettu pysymään lukittuna paikalleen, vaikka liikettä tai tärinää olisi.Myös heidän yhdistämisellään on merkitystä.Jotkut napsautuvat sisään, toiset kiertävät tai ruuvaavat, ja se voi vaikuttaa asennusten nopeaan tai kiinnittämiseen.

Kuinka kuituoptiset liittimet toimivat

Kuituoptiset liittimet toimivat tarkasti kohdistamalla kahden kuitukaapeleiden lasisydämen tarkasti, jotta kevyet signaalit voivat kulkea yhdestä toiseen pienellä menetyksellä.Jokainen liitin käyttää keraamista holkkia kuidun pitämiseen paikoillaan ja pitämään se keskittyneenä.Kun kaksi liittoa on liitetty, niiden päät tulevat tarpeeksi lähelle valoa kulkemaan sujuvasti.

Liittimet on suunniteltu pitämään kuidut tiukasti, käyttämällä usein jousikuormitettuja mekanismeja.Jotkut tyypit työntävät sisään, toiset kiertävät tai ruuvaavat eteenpäin suunnittelusta riippuen.Monikuituliittimet, kuten MTP tai MPO, kohdistavat useita kuituja kerralla yhdessä vaiheessa.

Kuituoptisten liittimien tyypit

LC -liitin

Kuva 2. LC (Lucent Connector)

LC-liittimet ovat vaihtoehto, kun olet lyhyt avaruudessa.Pienellä muotokerroimellaan ja työntöviivasaltolla ne ovat täydellisiä tiheälle telineille ja paneeleille.

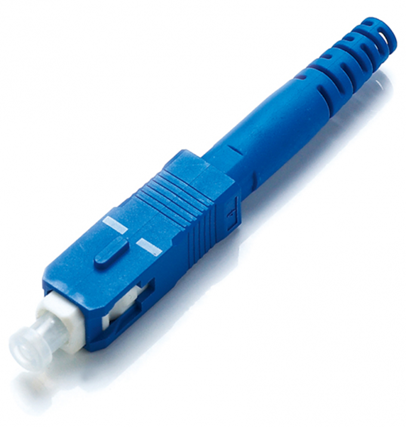

Kuva 3. SC (tilaajaliitin)

SC -liitin on yksi niistä asioista, joka vain helpottaa elämää, kun asetat kuituyhteyksiä.Siinä on neliömuoto ja yksinkertainen napsautustyyli, joten sinun ei tarvitse painia sen kanssa.Kytke vain se, ja se pysyy paikoillaan.

ST -liitin

Kuva 4. ST (Suora kärjen liitin)

ST -liittimessä on pyöreä runko ja se liittyy yksinkertaisella kierroksella.

FC -liitin

Kuva 5. FC (Ferrule -liitin)

FC -liitin ruuvaa paikoilleen, mikä auttaa sitä pysymään tiukasti kytkettynä, vaikka lähellä on paljon liikettä.

MTP/MPO -liitin

Kuva 6. MTP (monikuitujen päättyminen työntö)

MTP- ja MPO -liittimet tehdään työpaikoille, joiden on siirrettävä paljon tietoa nopeasti.Sen sijaan, että käsittelisi vain yhtä kuitua, nämä voivat hallita 12, 24: n tai jopa enemmän kuituja yhdessä suorakaiteen muotoisessa pistokkeessa.

Liitintyyppi	Edut	Haitat
LC	Pieni koko tiheälle asennukselle Alhainen lisäyshäviö Yleinen nykyaikaisissa järjestelmissä	Hauras salpa Voi olla vaikea tarttua tiukkoihin tiloihin
SC	Helppo push-pull-yhteys Kustannustehokas Laajalti käytetty	Suurempi runko, vie enemmän paneelitilaa
Stri	Twist-Lock varmistaa turvallisen istuvuuden Yksinkertainen suunnittelu nopeaan yhteyteen	Vanhentunut moderneille nopean verkolle Suurempi lisäyshäviö
FC	Kierreyhteys on tärinänkestävä Tarkka linjaus	Asentaa ja poistaa hitaammin Vähemmän yleinen uusissa rakennuksissa
MPO/MTP	Tukee useita kuituja yhdessä liittimessä Säiltää telinetilaa	Suurempi lisäyshäviö Vaatii napaisuutta ja sukupuolen hallintaa
CS/SN/MDC	Erittäin kompakti Suunniteltu 400 g: lle tai uudemmalle	Ei vielä laajalti hyväksytty Saattaa tarvita erityisiä sovittimia ja työkaluja

Kuituoptisten liittimien ominaisuudet

Rakennetut kuituoptiset liittimet ovat roolissa, kuinka hyvin yhteys kestää, etenkin järjestelmissä, jotka käsittelevät paljon liikennettä.Tässä antaa heille heidän reunansa.

Holkin tarkkuus

Jokaisen liittimen ytimessä on holkki, joka yleensä on valmistettu keraamisesta, joka pitää kuidun paikoillaan.Sen tehtävänä on pitää kaikki rivissä, joten valo kulkee suoraan läpi liukumatta.Jotkut holkit ovat suuria ja helppo käsitellä, kuten SC- tai FC -liittimissä.Toiset, kuten LC -liittimissä, ovat pienempiä ja hienoja, kun työskentelet rajoitetun tilan kanssa.

Alhainen lisäys ja paluumenetelmä

Kun kuitu on kytketty sisään, vähän signaalia voi eksyä tai palautua takaisin.Hyvä liitin auttaa välttämään sitä.Haluat alhaisen lisäyshäviön, mikä tarkoittaa, että signaali ei pudota yhteyden aikana ja alhainen paluumenetys, mikä tarkoittaa vähemmän signaalia heijastaa takaisin.Kiillotetut liittimet, kuten UPC- tai APC -tyypit, tekevät parempaa työtä tässä, mikä auttaa pitämään kaiken käynnissä nopeasti ja selkeästi.

Kiillotus- ja lopputyypit

Kuva 7. PC-, UPC- ja APC: n vertailu kasvojen kiillotus

Liittimen kärki on kiillotettu muotoilemaan, kuinka valo heijastuu.Päätyyppejä on kolme:

• PC on pyöristetty kevyesti täyteen kosketukseen

• UPC on kiillotettu tasaisemmin vielä vähemmän heijastukseen

• APC: llä on pieni kulma vähentää pomppia vielä enemmän

Väri tekee niiden erottamisesta helpoksi: UPC on yleensä sininen, APC on vihreä.Oikean käyttäminen voi todella auttaa, jos järjestelmäsi on herkkä kevyelle palautumiselle.

Muotoiluvaihtoehdot: Simplex ja Duplex

Liittimet tulevat simplexiin, joka käsittelee yhtä kuitua tai duplexia, joka käsittelee kahta.Duplex on parempi vaihtoehto, kun tarvitset tietoa, joka virtaa molempiin suuntiin, kuten Ethernetin kanssa.

Yhteensopivuus yhden moodin ja monimuodon kuitujen kanssa

Useimmat liittimet työskentelevät sekä yhden moodin että monimuotoisten kuitujen kanssa, mutta sinun on vastattava Puolan ja kuidun ytimen kokoa oikein.Jos he eivät ole linjassa, signaali voi heikentyä tai eksyä.

Yleisten kuituoptisten liitintyyppien vertailu: SC vs LC vs FC vs MTP vs MPO

Määrite	SC (tilaajaliitin)	LC (Lucent Connector)	FC (Ferrule Connector)	MTP (monikuitujen päättyminen työntö)	MPO (monikuituinen työntö)
Liitintyyppi	Yksi kuitu	Yksi kuitu	Yksi kuitu	Monikuitu (jopa 24 kuidua)	Monikuitu (12 tai 24 kuidua yleinen)
Koko	Keskipitkä	Pieni (puolet SC: n koosta)	Suuri	Kompakti, monikuituinen asettelu	Sama kuin MTP
Holkin halkaisija	2,5 mm	1,25 mm	2,5 mm	Useita kuituja, joissa on opastapit	Useita kuituja nastailla tai ilman
Pariutumistyyli	Työntää	Työntää	Kierteinen	Työnnä Pull PIN-kohdasta	Työnnä Pull PIN-kohdasta
Tyypillinen lisäyshäviö	~ 0,25 dB	~ 0,20 dB	~ 0,30 dB	~ 0,35 dB	~ 0,35 dB
Paluutappio (UPC/APC)	> 50 dB /> 60 dB	> 50 dB /> 60 dB	> 45 dB /> 60 dB	> 20 dB /> 60 dB	> 20 dB /> 60 dB
Sukupuolirakenne	Mies-/naaras	Mies-/naaras	Mies-/naaras	Määritetty opaspins	Määritetty opaspins
Napaudenhallinta	Helppo	Helppo	Helppo	Kompleksi (vaaditaan napaisuus ja näppäin)	Kompleksi (vaaditaan napaisuus ja näppäin)
Tuetut tilat	Yhden moodin ja monen moodin	Yhden moodin ja monen moodin	Yhden moodin ja monen moodin	Saatavana molemmissa tiloissa	Saatavana molemmissa tiloissa
Kaistanleveys/käyttötapaus	Gigabitin lähetys	Tukee jopa 10 g/40 g	Tarkkuusviestintä	Tukee 40 g/100 g nopeaa linkkiä	Nopea yhdensuuntainen lähetys
Tyypilliset sovellukset	Laastaripaneelit, optiset päätteet	Tiheät laastaripaneelit, SFP -moduulit	Lab -laitteet, teollisuuskäyttö	Selkärangan kaapelointi, QSFP -moduulit	Datakeskukset, vaihda yhdysliitännät
Mekaaninen lujuus	Kohtuullinen	Hyvä	Erittäin vahva (värähtelynkestävä)	Hyvä	Hyvä
Siirtoetäisyys	Mittarit kymmenille kilometrille	Mittarit kymmenille kilometrille	Mittarit kymmenille kilometrille	Metriä satoihin metreihin (lyhyt etäisyys)	Metriä satoihin metreihin

Asennus ja huolto

Kuituoptisten liittimien asentaminen ja ylläpitäminen auttaa estämään signaalin menetyksen, pitävät yhteydet vakaina ja pidentävät verkon käyttöikää.

Asennusprosessi

Muutama yksinkertainen vaihe asennus- ja rutiininomaisen ylläpidon aikana voi säästää myöhemmin turhauttavilta ongelmilta.

• Liittimen puhdistus - Puhdista molemmat liittimen päät ennen kuin liität mitään liitinpäätä nukkaamattomilla pyyhkeillä tai oikealla kuidunpuhdistuksella.Pöly saattaa tuntua vaarattomalta, mutta jopa pieni hiukkas voi sekoittaa signaalin tai aiheuttaa heijastusongelmia.

• Polaarisuus- ja suuntaustarkistus - Varmista, että kaikki on oikealla tavalla.Tämä on erityisen tärkeää Duplex LC -liittimien tai monikuitujen, kuten MTP: n ja MPO: n kanssa.Jos ne käännetään tai kohdistetaan väärin, tiedot voivat päätyä väärään suuntaan tai olla näkyvissä ollenkaan.

• Paritteluprosessi - Aseta liitin suora, lempeä paine.Älä taivuta tai kierrä sitä paikoilleen.Jos käytät kierteitettyä tyyppiä, kuten FC, kierrä se vain tarpeeksi pitääksesi kiinni ilman tiukkaa.

• Kaapelin hallinta - Kun olet valmis kytkemällä, pidä kaapelit siistinä ja merkittynä.Vältä teräviä mutkia tai narujen vetämistä.Puhdas asettelu ei vain näytä paremmalta, vaan myös suojaa yhteyksiä ajan myötä.

• Testaus - Kun kaikki on paikallaan, testaa jokainen yhteys sähkömittarin tai vastaavan työkalun avulla.Se on helpoin tapa tarkistaa signaalin voimakkuus ja varmistaa, että asennus toimii niin kuin sen pitäisi olla.

Huolto -ohjeet

Kuva 14. Kuituoptisen liittimen puhdistaminen

Vain muutama yksinkertainen tottumus voi auttaa välttämään signaaliongelmia ja vähentämään tulevia korjauksia.

• Säännöllinen tarkastus - Ota hetki niin usein tarkistaaksesi liittimesi.Etsi likaa, naarmuja tai kärjen ympärillä olevia vaurioita.Jos sinulla on kuidun laajuus, käytä sitä lähempänä.Jopa pienet puutteet voivat häiritä signaalin virtausta.

• Puhdista uudelleen tarpeen mukaan - jos irrotat liittimen pistorasian, puhdista se uudelleen ennen kuin kytket sen takaisin sisään. Pöly- tai ihoöljyjen asettuminen vie vain muutaman sekunnin, etenkin kiireisillä alueilla.Nopea pyyhi voi säästää myöhemmin yhteysongelmista.

• Pölykorkkien käyttö - peitä aina käyttämättömät liittimet ja portit pölykorkeilla.Se on helppo tapa suojata heitä likoilta ilmassa ja auttaa pitämään asiat toimivina, kun niiden pitäisi, kun olet valmis yhteydenpitoon.

• Asiakirjat ja merkinnät - Kirjoita asiat muistiin.Seuraa, kun olet asentanut liittimen, minkä tyyppinen se on, ja mahdolliset testitulokset.Merkitse jokainen johto ja portti selvästi.Tämä tekee tulevista päivityksistä tai korjauksista helpompaa ja nopeampaa, koska sinun ei tarvitse arvata tai taaksepäin.
