Mikä on MEMS ja miksi sillä on merkitystä modernissa elektroniikassa

MEMS (Micro-Electro-Mechanical Systems) ovat pieniä laitteita, jotka yhdistävät mekaaniset osat ja elektroniikka yhdelle sirulle.Tässä artikkelissa opit kuinka MEMS toimii fyysisten muutosten havaitsemisesta sähköisten ja mekaanisten tulosteiden tuottamiseen.Tutustut myös erityyppisiin MEMS-laitteisiin ja niiden valmistustapaan.Lisäksi näet, missä MEMS:iä käytetään ja mikä tekee niistä tärkeitä nykytekniikassa.

Katalogi

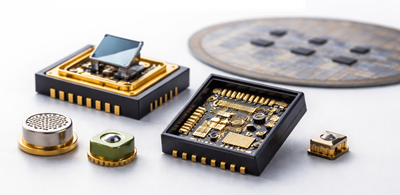

Kuva 1. MEMS-laitteet

Mikä on MEMS?

MEMS (Micro-Electro-Mechanical Systems) ovat miniatyyrilaitteita, jotka yhdistävät mekaanisia rakenteita ja elektronisia komponentteja yhdelle mikromittakaavassa olevalle sirulle.Nämä järjestelmät yhdistävät pieniä liikkuvia osia, kuten palkkeja, kalvoja tai ulokkeita mikroelektroniikkaan suorittaakseen tiettyjä toimintoja.MEMS-laitteita valmistetaan tyypillisesti muutamasta mikrometristä muutamaan millimetriin.Ne on suunniteltu toimimaan vuorovaikutuksessa fyysisten ympäristöjen kanssa säilyttäen samalla nykyaikaiseen elektroniikkaan sopivat kompaktit muodot.Pienen kokonsa ansiosta MEMS-tekniikka mahdollistaa korkean integroinnin, alhaisen materiaalin käytön ja skaalautuvan tuotannon.Nykyään MEMS on laajalti tunnustettu avainteknologiaksi pienoisjärjestelmissä ja älykkäissä elektronisissa laitteissa.

MEMS:n toimintaperiaate

MEMS-laitteet toimivat tunnistus-, signaalimuunnos-, käsittely- ja aktivointijaksojen kautta.Ensinnäkin mikromittakaavainen rakenne havaitsee fyysisen syötteen, kuten paineen, liikkeen tai lämpötilan.Tämä fyysinen muutos muunnetaan sitten sähköiseksi signaaliksi käyttämällä transduktiomenetelmiä, kuten kapasitiivisia, pietsosähköisiä tai lämpövaikutuksia.Muodostettu signaali käsitellään integroiduilla elektronisilla piireillä tietojen tulkitsemiseksi tai muokkaamiseksi.Käsittelyn jälkeen järjestelmä voi laukaista lähtövasteen laitteen toiminnasta riippuen.Joissakin MEMS:issä tämä vaste tuottaa mekaanisen liikkeen tai kontrolloidun fyysisen toiminnan.Kaiken kaikkiaan MEMS toimii kompakteina järjestelminä, jotka yhdistävät fyysiset ja sähköiset alueet jatkuvassa virtauksessa.

MEMS-laitteiden tyypit

MEMS-anturit

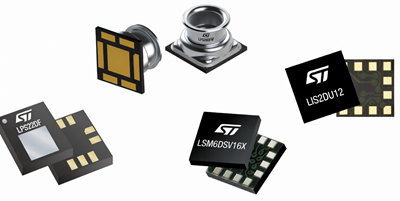

Kuva 2. MEMS-anturit

MEMS-anturit ovat laitteita, jotka tunnistavat fyysisiä parametreja ja muuntavat ne sähköisiksi signaaleiksi.Nämä anturit mittaavat suureita, kuten kiihtyvyyttä, painetta, lämpötilaa ja ääntä siruun integroitujen pienten mekaanisten rakenteiden avulla.Anturielementti reagoi ympäristön muutoksiin aiheuttaen mitattavissa olevan vaihtelun sähköisissä ominaisuuksissa, kuten kapasitanssissa tai resistanssissa.Kuten kuvasta 2 näkyy, MEMS-anturit on usein pakattu kompakteiksi integroiduiksi piireiksi, jotka soveltuvat moderniin elektroniikkaan.Niiden pieni koko mahdollistaa niiden upottamisen kannettaviin laitteisiin lisäämättä massaa.MEMS-anturit tunnetaan korkeasta herkkyydestään ja nopeista vasteajoistaan.Ne muodostavat suuren MEMS-laitteiden luokan, koska ne pystyvät kaappaamaan tietoja tehokkaasti.

MEMS-toimilaitteet

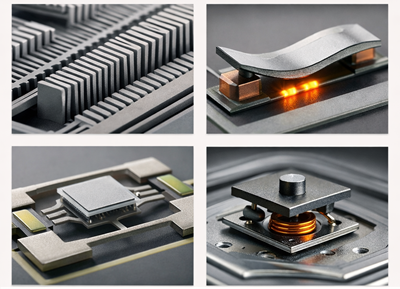

Kuva 3. MEMS-toimilaitteet

MEMS-toimilaitteet ovat laitteita, jotka muuttavat sähköiset signaalit fyysiseksi liikkeeksi tai mekaaniseksi toiminnaksi.Nämä komponentit käyttävät mikromittakaavaisia ​​rakenteita liikkeen luomiseen mekanismeilla, kuten sähköstaattisten, lämpö- tai magneettisten voimien avulla.Kun sähkösyöttöä käytetään, toimilaite tuottaa siirtymää, tärinää tai voimaa hyvin pienessä mittakaavassa.Kuva 3 havainnollistaa, kuinka nämä pienet rakenteet voivat tuottaa hallittua mekaanista liikettä kompakteissa järjestelmissä.MEMS-toimilaitteet on yleisesti suunniteltu tarkkoja ja toistettavia liikkeitä varten integroiduissa laitteissa.Niiden kyky toimia pienellä teholla tekee niistä sopivia pienikokoisiin järjestelmiin.Keskeisenä MEMS-kategoriana ne mahdollistavat fyysisen vuorovaikutuksen mikromittakaavan ympäristöissä.

Optiset MEMS (MOEMS)

Optiset MEMS-laitteet, jotka tunnetaan myös nimellä MOEMS (Micro-Opto-Electro-Mechanical Systems), ovat MEMS-laitteita, jotka on suunniteltu manipuloimaan ja ohjaamaan valoa.Näihin järjestelmiin kuuluu mikrokokoisia optisia komponentteja, kuten peilejä, ikkunaluukkuja ja kytkimiä, jotka on integroitu elektronisiin piireihin.Ne toimivat säätämällä valopolkuja, heijastuskulmia tai optisia signaaleja käyttämällä pieniä liikkuvia rakenteita.MOEMS-laitteita käytetään yleisesti sovelluksissa, kuten optisissa viestintä- ja näyttöjärjestelmissä.Niiden kompakti muotoilu mahdollistaa tarkan valon hallinnan erittäin pienissä tiloissa.Optisten ja mekaanisten elementtien integrointi mahdollistaa nopean ja tarkan valon moduloinnin.Tämä kategoria keskittyy nimenomaan valoon perustuviin toimintoihin yleisen tunnistamisen tai aktivoinnin sijaan.

RF MEMS

RF MEMS ovat MEMS-laitteita, jotka on erityisesti suunniteltu radiotaajuisiin (RF) signaalisovelluksiin.Nämä laitteet sisältävät komponentteja, kuten kytkimiä, resonaattoreita ja viritettäviä kondensaattoreita, joita käytetään RF-piireissä.Ne toimivat ohjaamalla sähköisiä signaaleja korkeilla taajuuksilla minimaalisella signaalihäviöllä.RF MEMS -rakenteet tarjoavat korkean eristyksen ja alhaisen virrankulutuksen perinteisiin RF-komponentteihin verrattuna.Niiden mikromittakaavainen muotoilu mahdollistaa paremman suorituskyvyn viestintäjärjestelmissä.Näitä laitteita käytetään usein antenneissa, suodattimissa ja langattomissa järjestelmissä.RF MEMS keskittyy yksinomaan signaalin käyttäytymisen optimointiin korkeataajuisissa elektronisissa ympäristöissä.

BioMEMS

BioMEMS ovat MEMS-laitteita, jotka on kehitetty biologisiin, lääketieteellisiin ja terveydenhuollon sovelluksiin.Nämä järjestelmät integroivat mikromittakaavaisia ​​mekaanisia rakenteita biologisten elementtien kanssa analysoidakseen tai ollakseen vuorovaikutuksessa elävien järjestelmien kanssa.Yleisiä esimerkkejä ovat lab-on-chip -laitteet, mikrofluidijärjestelmät ja biosensorit.BioMEMS-laitteet mahdollistavat pienten nestemäärien tarkan käsittelyn diagnostiikkaa ja testausta varten.Niiden kompakti koko mahdollistaa nopeamman analyysin ja pienemmän näytetarpeen.Niitä käytetään laajasti lääketieteellisessä tutkimuksessa, lääketoimituksessa ja diagnostisissa työkaluissa.Tämä kategoria keskittyy yksinomaan biolääketieteen alalla sovellettaviin MEMS-tekniikoihin.

Kuinka MEMS valmistetaan?

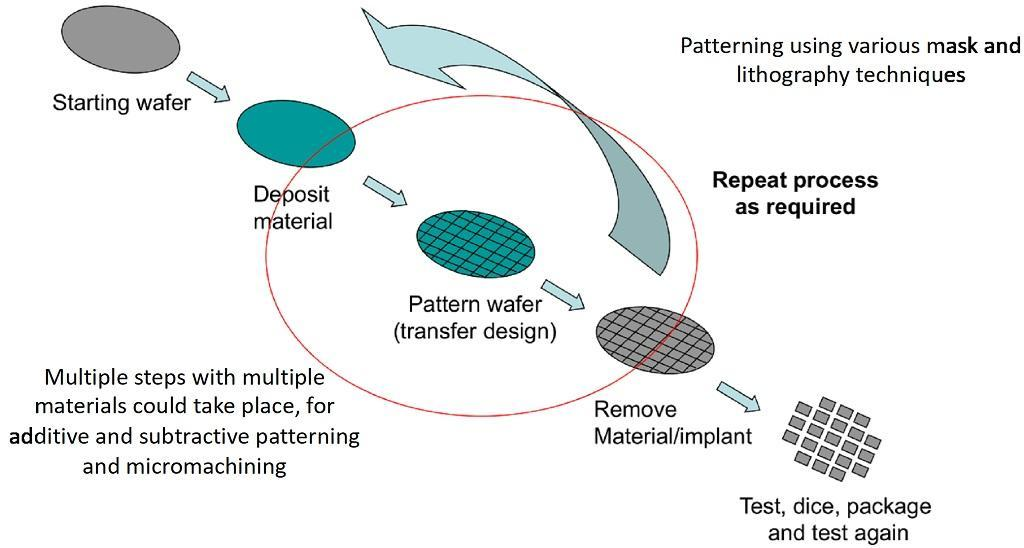

Kuva 4. MEMS-valmistusprosessi

1. Alkaen Silicon Waferista

Prosessi alkaa puhtaalla piikiekolla, joka toimii alustana.Tämä kiekko tarjoaa mekaanista tukea ja toimii perustana kaikille rakenteille.Se on huolellisesti valmistettu tasaisen ja virheetön pinnan varmistamiseksi.Puhdistus poistaa epäpuhtaudet, jotka voivat vaikuttaa myöhempään vaiheeseen.Kiekon koko ja laatu vaikuttavat suoraan laitteen suorituskykyyn.Tämä vaihe varmistaa luotettavan lähtökohdan valmistukselle.

2. Materiaalin laskeutuminen

Ohuet kerrokset materiaaleja, kuten piidioksidia, metalleja tai polypiitä, kerrostetaan kiekolle.Nämä kerrokset muodostavat MEMS-laitteiden rakenteelliset ja toiminnalliset osat.Päällystystekniikoihin kuuluvat kemiallinen höyrypinnoitus (CVD) ja fyysinen höyrypinnoitus (PVD).Jokaisella kerroksella on tietty tarkoitus lopullisen rakenteen rakentamisessa.Paksuutta ja tasaisuutta valvotaan tarkasti.Tämä vaihe lisää tärkeitä materiaaleja laitteen muodostukseen.

3. Fotolitografiakuviointi

Kiekon pinnalle levitetään valoherkkää materiaalia, jota kutsutaan fotoresistiksi.Kuviot siirretään kiekolle maskien ja ultraviolettivalon avulla.Tämä vaihe määrittää MEMS-rakenteiden muodot ja ominaisuudet.Paljastuneita alueita kehitetään kuviollisen asettelun luomiseksi.Useita kuviointijaksoja voidaan tarvita.Tämä prosessi mahdollistaa tarkan suunnittelun siirron kiekolle.

4. Etsausprosessi

Etsaus poistaa valitut materiaalialueet haluttujen rakenteiden muodostamiseksi.Se voidaan tehdä käyttämällä märkäkemiallisia tai kuivaplasmamenetelmiä.Prosessi luo onteloita, kanavia tai liikkuvia osia.Tarkka ohjaus varmistaa, että vain kohdealueet poistetaan.Etsaus määrittää MEMS-komponenttien lopullisen geometrian.Tämä vaihe on tärkeä mikroskaalan ominaisuuksien muotoilussa.

5. Doping tai materiaalin muuttaminen

Tiettyjä kiekon alueita muutetaan sähköisten ominaisuuksien muuttamiseksi.Doping tuo johtavuutta sääteleviä epäpuhtauksia.Tämä vaihe sopii erinomaisesti elektronisten toimintojen integroimiseen.Se varmistaa oikean vuorovaikutuksen mekaanisten ja sähköisten komponenttien välillä.Prosessia valvotaan huolellisesti johdonmukaisuuden varmistamiseksi.Tämä parantaa laitteen suorituskykyä.

6. Pakkaus ja testaus

Valmistuksen jälkeen kiekko leikataan yksittäisiksi siruiksi.Jokainen laite on pakattu suojaamaan sitä ympäristövahingoilta.Sähköiset ja toiminnalliset testaukset suoritetaan oikean toiminnan varmistamiseksi.Pakkaus mahdollistaa myös integroinnin elektronisiin järjestelmiin.Tämä viimeinen vaihe varmistaa luotettavuuden ja käytettävyyden.Se valmistelee MEMS-laitteita laajoihin sovelluksiin.

MEMS:n sovellukset

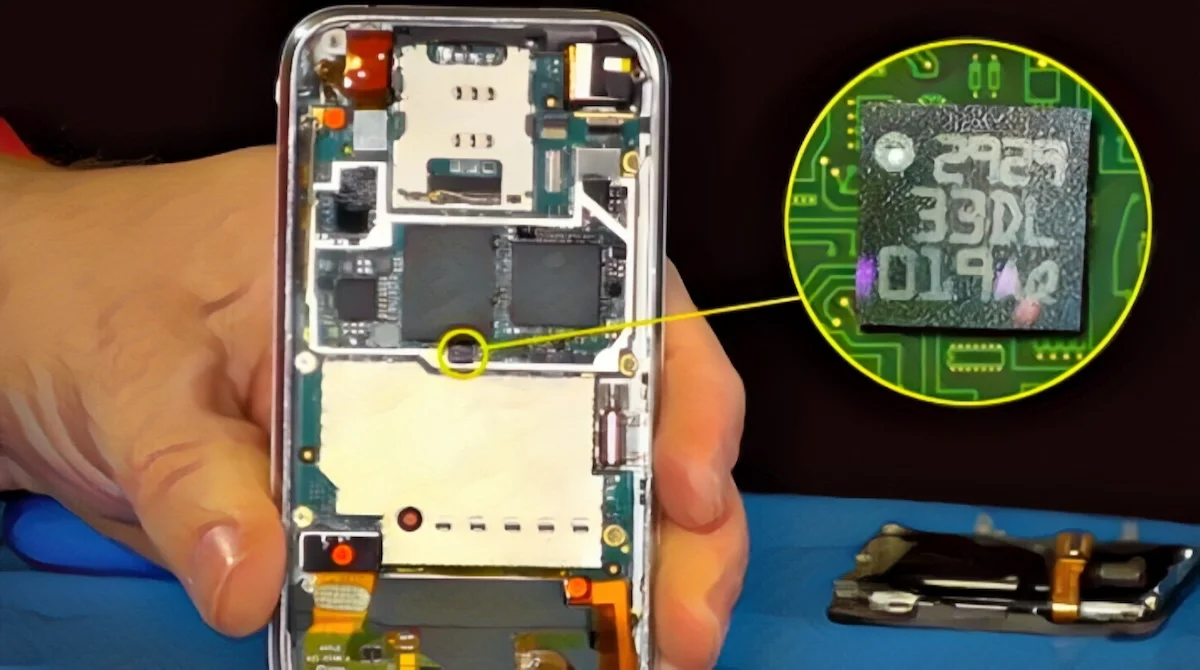

Kuva 5. MEMS älypuhelimissa

1. Kulutuselektroniikka

MEMS-laitteet ovat tärkeitä älypuhelimissa, tableteissa ja puettavissa laitteissa.Ne mahdollistavat toiminnot, kuten liikkeentunnistuksen, näytön kiertämisen ja äänisyötön.Kiihtyvyysmittarit ja gyroskoopit parantavat vuorovaikutusta ja laitteen ohjausta.MEMS-mikrofonit takaavat korkealaatuisen äänen tallennuksen pienissä tiloissa.Niiden integrointi parantaa toimivuutta lisäämättä laitteen kokoa.

2. Autojen järjestelmät

MEMS-antureilla on rooli ajoneuvojen turva- ja ohjausjärjestelmissä.Niitä käytetään turvatyynyissä, rengaspaineiden valvonnassa ja vakauden valvonnassa.Nämä laitteet havaitsevat liikkeen, kiihtyvyyden ja paineen muutokset ajassa.MEMS-tekniikka parantaa ajoneuvon turvallisuutta ja suorituskykyä.Niiden luotettavuus on hyvä autosovelluksissa.

3. Lääketieteelliset laitteet

MEMS-laitteita käytetään lääketieteellisissä instrumenteissa diagnostiikkaan ja seurantaan.Laitteet, kuten paineanturit ja mikrofluidisirut, mahdollistavat tarkan mittauksen.Ne tukevat minimaalisesti invasiivisia toimenpiteitä ja kannettavia terveydenhuoltoratkaisuja.MEMS parantaa tarkkuutta ja tehokkuutta lääketieteellisissä sovelluksissa.Niiden pieni koko mahdollistaa integroinnin kompakteihin lääketieteellisiin työkaluihin.

4. Teollisuusautomaatio

MEMS-laitteita käytetään laajasti teollisuuden valvonta- ja ohjausjärjestelmissä.Ne mittaavat parametreja, kuten painetta, tärinää ja virtausta koneissa.Nämä anturit auttavat parantamaan järjestelmän tehokkuutta ja estämään vikoja.MEMS-tekniikka tukee ennakoivia ylläpitostrategioita.Niiden kestävyys tekee niistä sopivia vaativiin teollisuusympäristöihin.

5. Ilmailu ja puolustus

MEMS-laitteita käytetään navigointi- ja opastusjärjestelmissä.Ne tarjoavat tarkan liikkeentunnistuksen lentokoneille ja puolustustarvikkeille.Nämä anturit parantavat vakautta ja hallintaa monimutkaisissa järjestelmissä.MEMS-teknologia mahdollistaa kevyet ja kompaktit mallit.Niiden tarkkuus on hyödyllinen korkean suorituskyvyn ympäristöissä.

6. Ympäristön seuranta

MEMS-antureita käytetään ympäristöolosuhteiden, kuten ilmanlaadun ja lämpötilan, havaitsemiseen.Ne auttavat seuraamaan saastetasoa ja ilmasto-oloja.Nämä laitteet tukevat älykästä kaupunkia ja ympäristönsuojelujärjestelmiä.MEMS mahdollistaa tiedonkeruun kompakteissa muodoissa.Niiden tehokkuus tekee niistä ihanteellisia jatkuvaan valvontaan.

MEMS-tekniikan edut

• Erittäin pieni koko mahdollistaa kompaktin ja kevyen laiteintegroinnin

• Alhainen virrankulutus tukee energiatehokkaita järjestelmiä

• Suuri tarkkuus mahdollistaa tarkan havainnoinnin ja hallinnan

• Erävalmistus vähentää valmistuskustannuksia yksikköä kohti

• Nopea vasteaika parantaa suorituskykyä

• Korkea luotettavuus puolijohderakenteen ansiosta

• Helppo integrointi elektronisiin piireihin yhdellä sirulla

MEMS-tekniikan rajoitukset

• Valmistusprosessit ovat monimutkaisia ja vaativat kehittyneitä laitteita

• Herkkä ympäristötekijöille, kuten lämpötilalle ja kosteudelle

• Rajoitettu mekaaninen teho pienen rakenteen vuoksi

• Pakkaaminen voi olla vaikeaa ja kallista

• Alttia kontaminaatiolle mikromittakaavassa

• Suunnittelun monimutkaisuus lisääntyy monitoimiintegroinnin myötä

Ero MEMS:n ja IC:n välillä

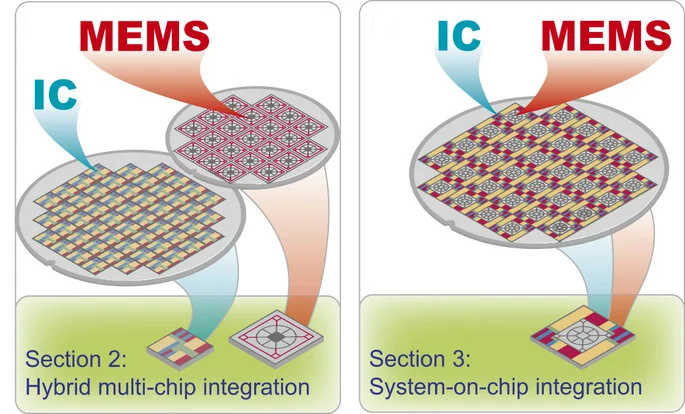

Kuva 6. MEMS vs IC

MEMS-laitteet ovat vuorovaikutuksessa fyysisen ympäristön kanssa havaitsemalla tai tuottamalla mekaanisia toimia, kun taas IC:t käsittelevät, tallentavat ja ohjaavat sähköisiä signaaleja käyttämällä elektronisia komponentteja, kuten transistoreja ja kondensaattoreita. MEMS ja IC eivät ole kilpailevia teknologioita, vaan toisiaan täydentäviä, jotka toimivat yhdessä useimmissa nykyaikaisissa elektronisissa järjestelmissä.MEMS toimii rajapintana fyysiseen maailmaan, kun taas IC:t toimivat prosessointiyksikkönä, joka tulkitsee ja hallitsee signaaleja.

Rakenteeltaan ja toiminnaltaan MEMS-laitteet sisältävät usein mikroskooppiset liikkuvat osat ja kolmiulotteiset rakenteet, kun taas IC:t ovat tyypillisesti tasomainen ja puhtaasti elektroninen ilman mekaanista liikettä.MEMS käsittelee fyysisiä ilmiöitä, kun taas IC:t keskittyvät sähköiseen signaalinkäsittelyyn, laskentaan ja ohjaukseen.Nämä tekniikat integroidaan usein hybridi-, monoliittisten tai System-in-Package (SiP) -lähestymistapojen avulla kompaktien ja tehokkaiden järjestelmien luomiseksi.Yhdessä MEMS- ja IC-teknologiat mahdollistavat älykkäitä sovelluksia, kuten älypuhelimia, autojärjestelmiä, lääketieteellisiä laitteita ja IoT-elektroniikkaa.

MEMS vs NEMS

Aspekti	MEMS	NEMS
Koko asteikko	1 µm - 1 mm (10⁻⁶–10⁻³ m)	1 nm - 100 nm (10⁻⁹–10⁻⁷ m)
Ominaisuuden koko	Tyypillisesti ≥ 1 µm	Tyypillisesti < 100 nm
Valmistus menetelmät	valokuvalitografia, bulkki-/pinta-mikrotyöstö	Elektronisäde litografia, nanolitografia, itsekokoonpano
Käytetyt materiaalit	Pii, polypii, metallit (Al, Au), polymeerit	Hiili nanoputket, grafeeni, nanolangat, ultraohut pii
Herkkyys Alue	Havaitsee makro-mikron muutokset (esim. kiihtyvyys mg, paine kPa)	Havaitsee nanomittakaavan voimat (pN–nN) ja molekyylien vuorovaikutukset
Virrankulutus	µW - mW	nW - µW
Mekaaninen Lähtö	µN - mN voima alue	pN - nN voima alue
Resonoiva Taajuus	kHz:stä MHz:iin	MHz:stä GHz:iin
Signaali Resoluutio	Mikromittakaava resoluutio	Nano-mittakaavassa atomitason resoluutio
Mekaaninen Vakaus	Korkea rakenteellinen jäykkyys	Matala vakaus koon ja pintavaikutusten vuoksi
Integrointi Kyky	Helposti integroitu CMOS-elektroniikkaan	Integraatio on monimutkainen ja edelleen kehittyvä
Luotettavuus	Todistettu pitkällä aikavälillä luotettavuus teollisuudessa	Rajoitettu pitkän aikavälin luotettavuustiedot
kaupallinen Saatavuus	Laajalti käytössä kuluttaja- ja teollisuustuotteet	Enimmäkseen sisällä tutkimukseen ja varhaisen vaiheen sovelluksiin
Tekniikka Kypsyys	Täysin kypsä ja standardoitu	Syntyvät ja kokeellinen

Johtopäätös

MEMS-teknologia yhdistää mikromittakaavaiset mekaaniset elementit elektroniikkaan luodakseen kompakteja, tehokkaita järjestelmiä, jotka pystyvät tunnistamaan ja toimimaan.Nämä laitteet toimivat strukturoidun tunnistus-, signaalinkäsittely- ja vasteprosessin kautta, ja ne luokitellaan antureiksi, toimilaitteiksi, optisiin, RF- ja biolääketieteellisiin sovelluksiin.Niiden laaja käyttö elektroniikka-, auto-, terveydenhuolto- ja teollisuusjärjestelmissä osoittaa niiden monipuolisuuden ja tärkeyden.Vaikka MEMS tarjoaa etuja, kuten pienen koon, alhaisen virrankulutuksen ja suuren tarkkuuden, ne kohtaavat myös haasteita, jotka liittyvät valmistuksen monimutkaisuuteen ja ympäristöherkkyyteen.
