LD1117S33TR PMIC -ominaisuuksien ja tietotapausten tutkiminen

Jännitesäätelymaailmassa LD1117S33TR erottuu luotettavana, matalan putoamisen jännitesäätimenä, joka tunnetaan sen sopeutumiskyvystä ja vakaudesta eri sovelluksissa.Saatavana sekä säädettävinä että kiinteissä kokoonpanoissa, se tarjoaa vankan jännitteenhallinnan, ylläpitäen tasaista lähtöä jopa vaihtelevissa syöttöolosuhteissa.Integroiduilla lämpö- ja oikosulkujen suojauksilla LD1117S33TTR todistaa tarvittavan herkissä elektronisissa ympäristöissä, kuten tietokonejärjestelmissä ja viestintälaitteissa.Tämä artikkeli kaivaa sen perusominaisuuksia, käytännöllisiä sovelluksia ja teknisiä vahvuuksiaan, jotka esittelevät, miksi suosittelet sen suoraviivaista, mutta tehokasta suunnittelua kompaktien, luotettavien voimaratkaisujen luomiseksi.

Luettelo

Yleiskatsaus LD1117S33TR: stä

Se LD1117S33TR Excels -jännitesäätimenä, joka tarjoaa jopa 800 mA: ta säädettävällä referenssijännitteellä, joka alkaa 1,25 V. Sen helppo integrointi olemassa oleviin järjestelmiin, PIN-to-to-yhteensopivuuden ansiosta tavanomaisten teollisuusmoduulien kanssa, tekee tästä laitteesta houkuttelevan erilaisia ​​sovelluksia.

LD1117S33TR: n säädettävä versio tarjoaa huomionarvoisia parannuksia, kuten alentavan keskeyttämisjännitettä.Tämä ominaisuus edistää tehokasta energian käyttöä, varmistaen, että järjestelmät pysyvät vakina vaihtelevien syöttöolosuhteiden keskellä.Parannettu jännitetoleranssi myötävaikuttaa luotettavuuteen, jota arvostetaan suuresti skenaarioissa, jotka vaativat tasaista virtalähdettä.Käytännöllisessä sovelluksessa LD1117S33TR osoittaa monipuolisuuden lukuisissa piireissä.Se antaa arvostusta integraation yksinkertaistamisesta, mikä vähentää uudelleensuunnittelukustannuksia ja nopeuttaa kehitysaikaista.

PIN -asettelutiedot

Pinanumero	Nimeä	Kuvaus
1	Pohja	Maatappi - kytketty järjestelmän maahan.
2	Surkea	Säännelty lähtöjännite
3	Virallinen	Tulojännite, jota on säädettävä

LD1117S33TR CAD -esitys

Symboli

Jalanjälki

3D -malli

Vaihtoehdot

• LM1117MPX-3.3/NOPB

• LT1117IST-3.3#TR

• LD1117S30C

Olla LM1117MPX-2.5

LD1117S33TR -sovellukset

Olla Peruskokoonpano: Jos haluat hyödyntää kiinteää jännitesäätimen versiota, sinun on kytkettävä virtalähde VIN -nastaan ​​ja vedettävä stabiloitu lähtö Vout -nastasta pitäen adj/maa -nasta maadoitettuna.Kondensaattorin käyttöönotto lähdössä voi vähentää merkittävästi meluhäiriöitä, mikä on pääasiassa hyödyllistä herkillä sovelluksilla varmistaen selkeyden, jos melu voi aiheuttaa ongelmia.

Olla Säädettävä lähtökokoonpano: Skenaarioissa, jotka vaativat säädettävää lähtöä, kahden vastuksen yhdistäminen, R1 ja R2, mahdollistaa jännitteen virittämisen halutun määritelmän mukaan.Ripplen hylkäämisen lisääminen lisäämällä kondensaattori CADJ voi parantaa vakautta.Voit usein huomata, että näiden komponenttien säätäminen parantaa suorituskykyä, etenkin dynaamisissa ympäristöissä, jotka vaativat joustavuutta.

Olla Melunhallinta: Lisäkondensaattorien toteuttaminen sekä tulo- että ulostulossa tarjoaa tehokkaan kohinan suodatuksen.Tämä tekniikka säilyttää signaalin eheyden, tarkkuuselektroniikan aktiivisen näkökulman.Kenttätestauksen ja iteratiivisten suunnitteluparannusten näkemykset ohjaavat usein optimaalista kondensaattorin valintaa ja sijoittelua, mikä heijastaa käytännön asiantuntemuksen syvyyttä.

Lohkokaavio

Sovelluspiirisuunnittelu

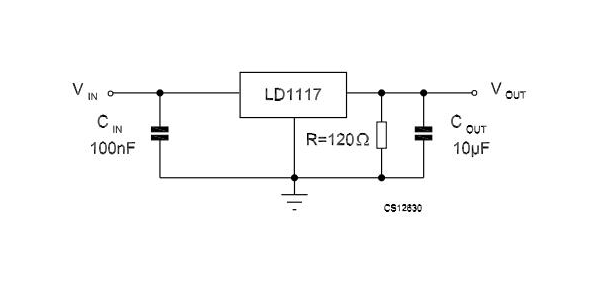

Piirikokoonpano 1,2 V lähtö

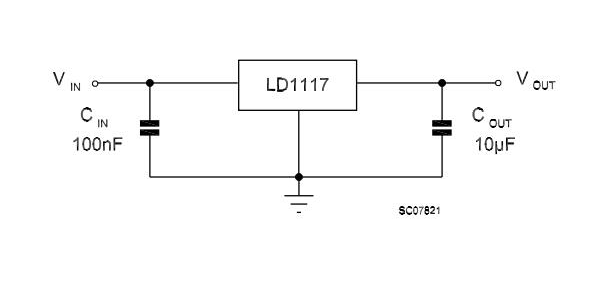

Käsityöpiirit eri kiinteille lähdöille

Mitat

Tekniset eritelmät

Tyyppi	Parametri
Elinkaaren tila	Aktiivinen (viimeksi päivitetty: 7 kuukautta sitten)
Tehtaan läpimenoaika	8 viikkoa
Kosketuspinnoitus	Tina
Asentaa	Pintakori
Asennustyyppi	Pintakori
Paketti / kotelo	TO-261-4, TO-261AA
Nastat	3
Paino	4.535924G
Käyttölämpötila	0 ° C ~ 125 ° C
Pakkaus	Nauha ja kela (TR)
JESD-609-koodi	E3
Osien tila	Aktiivinen
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
Päätteiden lukumäärä	4
Irtisanominen	SMD/SMT
ECCN -koodi	Ear99
Pakkausmenetelmä	Tr, 7 tuumaa
Enimmäisvoiman hajoaminen	12W
Terminaalin sijainti	Kaksois-
Terminaalimuoto	Lokisiipi
Toimintojen lukumäärä	1
Perusosanumero	LD1117
Nastaluku	4
JESD-30-koodi	R-PDSO-G4
Tulosten lukumäärä	1
Lähtöjännite	3,3 V
Lähtötyyppi	Kiinteä
Max -lähtövirta	1.3a
Jännite	3,3 V
Enimmäisjännite	15 V
Min -syöttöjännite	4,75 V
Lähtökokoonpano	Positiivinen
Virran hajoaminen	12W
Lepotila	10maa
Tarkkuus	1%
Max -lähtöjännite	3,3 V
Lähtöjännite 1	3,3 V
Sääntelyviranomaiset	1
Min -tulojännite	4,75 V
Suojaominaisuudet	Yli virran, yli lämpötilan
Jännitteen pudotus (max)	1,2 V @ 800MA
PSRR	75DB (120Hz)
Pudotusjännite	1,1 V
Tulojännite	3,3 V
Dropout-jännite1-nom	1,1 V
Min lähtöjännite	3,3 V
Lähtöjännite	3,3 V
Tulopoikkeamavirta	5MA
Lähtöjännitteen tarkkuus	1%
Korkeus	1,8 mm
Pituus	6,5 mm
Leveys	3,5 mm
Saavuttaa SVHC: n	Ei svhc
Säteilykovettuminen	Ei
ROHS -tila	ROHS3 -yhteensopiva
Lyijyvapaa	Lyijyvapaa

Vertailukelpoiset osat

Osanumero

Valmistaja

Paketti / kotelo

Nastat

Tulosten lukumäärä

Max -lähtövirta

Min -tulojännite

Tulojännite

Min lähtöjännite

Lähtöjännite

Lähtöjännite

Max -lähtöjännite

Tarkkuus

Vertaa

LD1117S33TR

Stmicroelectronics

TO-261-4, TO-261AA

3

1

1,3 a

4,75 v

3,3 V

3,3 V

3,3 V

3,3 V

3,3 V

1%

LD1117S33TR VS NCP1117ST33GG

NCP1117ST33GG

Puolijohteessa

TO-261-4, TO-261AA

3

1

1,3 a

3.6 V

2,5 V

2,5 V

2,5 V

2,5 V

2,5 V

1%

LD1117S33TR VS NCP1117ST33GG

LD1117str

Stmicroelectronics

TO-261-4, TO-261AA

4

1

1:00

3,5 V

-

3,3 V

3,3 V

3,3 V

3,3 V

1%

LD1117S33TR vs LD1117str

LD1117S50CTR

Stmicroelectronics

TO-261-4, TO-261AA

3

1

1,3 a

2,35 V

-

1,25 V

-

15 V

15 V

1%

LD1117S33TR vs LD1117S50CTR

LD1117S25TR

Stmicroelectronics

TO-261-4, TO-261AA

3

1

1,3 a

6.5 V

-

5 V

-

5 V

5 V

1%

LD1117S33TR vs LD1117S25TR

Tietotarvikkeet PDF

LD1117S33TR Datalustat:

Ld1117xx.pdf

NCP1117ST33T3G Datarstateetit:

Lieriömäinen akun pidike.pdf

NCP, NCV1117.pdf

LD1117STR -tiedot:

Ld1117xx.pdf

LD1117S50CTR Datarstateetit:

Ld1117xx.pdf

LD1117S25TR Datalustat:

Ld1117xx.pdf

Usein kysyttyjä kysymyksiä [UKK]

1. Mikä on LD1117S33TR?

LD1117S33TR on monipuolinen matalan putoamisen jännitesäädin, joka pystyy käsittelemään jopa 800 mA lähtövirtaa.Saatavana kiinteinä ja säädettävinä jänniteversioina, se tarjoaa useita vakiolähtöjännitteitä.Sen laajalle levinnyt käyttö on todistus sen tehokkuudesta ja joustavasta roolista, joka sillä on vakaiden virtalähteiden toimittamisessa, etenkin voimaherkissä ympäristöissä.Sääntelyviranomainen esittelee sopeutumiskykyä, täyttämällä erilaisia ​​teknisiä vaatimuksia.Sovelluksissa voit huomata, että LD1117S33TR on erinomainen lämpöherkkissä skenaarioissa, mikä auttaa pidentämään laitteen käyttöikää ja tehokkuutta.

2. Mikä on jännitteen keskeyttäminen?

Jännitteen keskeyttäminen on pienin jänniteero, jota tarvitaan tulo ja ulostulon välillä varmistaakseen, että säädin ylläpitää oikeaa lähtöjännitteen säätelyä.Tämä mitta heijastaa säätimen tehokkuutta, lähinnä, kun tulojännite lähestyy lähtöjännitettä.Pienempi pudotusjännite merkitsee suurempaa tehokkuutta, jolla on merkittäviä vaikutuksia laitteisiin, jotka luottavat rajoitetuihin virtalähteisiin, kuten akkuihin.Käytännössä keskeyttämisen jännitteen vähentäminen voi parantaa huomattavasti kannettavan elektroniikan pitkäikäisyyttä ja suorituskykyä minimoimalla tarpeettoman virran hajoamisen.
