EPM7256SQC208-10-opas: Ominaisuudet, pinout, ohjelmointi, sovellukset ja tiedot

Tämä opas koskee EPM7256SQC208-10, tyyppiä ohjelmoitavaa sirua, jonka on valmistanut Intel (Alteran alun perin).Se on peräisin Max® 7000s -perheestä ja tunnetaan olevan nopea, luotettava ja helppo ohjelmoida, kun se on jo laitteen sisällä.Tämä artikkeli selittää, mitä siru tekee, miten se toimii, missä sitä käytetään ja miksi se on loistava valinta, jos tarvitset projektillesi vahvaa ja joustavaa logiikkalaitetta.

Luettelo

EPM7256SQC208-10 Yleiskatsaus

Se EPM7256SQC208-10 on osa Intelin (entinen Altera) Max® 7000S -perhettä, korkean suorituskyvyn CPLD-aluetta, joka tunnetaan voimakkaasta ohjelmoitavuudestaan ​​ja logiikan optimointikyvystään.Tässä mallissa on noin 5000 käyttökelpoista porttia ja se sisältää 256 makrokellista, jotka sijaitsevat 208-nastaisessa muovisessa Quad Flat -pakkauksessa (PQFP).Se toimii taajuudella 128,2 MHz: llä ja tukee 5,0 V: n käyttöjännitettä, maksimaalisen etenemisviiveen ollessa 7,5 ns ja toimintalämpötilan katto +70 ° C.Keskeinen ominaisuus on sen järjestelmän ohjelmoitavuus sisäänrakennetun IEEE STD: n kautta.1149.1 JTAG -rajapinta, dynaamisen kokoonpanon mahdollistaminen.MAX® 7000S -laitteet valmistetaan käyttämällä edistynyttä CMOS-tekniikkaa, joka tarjoaa ominaisuuksia, kuten PIN-to-pin-logiikan viiveitä yhtä nopeasti kuin 5 ns ja laskuritaajuudet, jotka saavuttavat jopa 175,4 MHz: n.Perhe esittelee erilaisia ​​pakettivaihtoehtoja, ja se on suunniteltu ohjelmoitavilla makrokellahäiriöillä, jotka edistävät huomattavia energiansäästöjä yli 50%: n vähentymisessä joissain tapauksissa.Lisäksi se sisältää turvallisuusbitin omistusmallien suojaamiseksi.

Jos organisaatiosi tarvitsee vankan ohjelmoitavan logiikkaratkaisun, EPM7256SQC208-10 on luotettava valinta, joten ota meihin yhteyttä tänään irtotavarana.

EPM7256SQC208-10 CAD-mallit

EPM7256SQC208-10-symboli

EPM7256SQC208-10 Jalanjälki

EPM7256SQC208-10 3D-malli

EPM7256SQC208-10 ominaisuudet

Olla Korkea logiikan tiheys: EPM7256SQC208-10 tarjoaa noin 5000 käyttökelpoista porttia ja sisältää 256 makrokellista.Tämä korkea logiikkakapasiteetti tekee siitä ihanteellisen monimutkaisten yhdistelmäpiirien ja tehokkaan logiikan integroinnin toteuttamiseen kompakteissa malleissa.

Olla Nopea suorituskyky: Maksimaalisella toimintataajuudella 128,2 MHz ja vain 7,5 ns: n etenemisviive, tämä CPLD varmistaa nopean prosessoinnin ja nopeat vasteajat, jotka ovat hyviä nopeiden sovelluksiin.

Olla System-ohjelmoitavuus (ISP): Varustettu IEEE STD: llä.1149.1 JTAG-käyttöliittymä, laite mahdollistaa järjestelmän sisäisen ohjelmoinnin ja testauksen ilman fyysistä poistoa, helpottaen iteratiivista kehitystä ja päivityksiä.

Olla Edistynyt arkkitehtuuri: EPM7256SQC208-10 tarjoaa Alteran toisen sukupolven MAX-arkkitehtuurin hyödyntämällä ja valmistettuna edistyneellä CMOS-tekniikalla parannettua suorituskykyä ja kestävyyttä varmistaen luotettavuuden erilaisissa toimintaympäristöissä.

Olla Virranhallinta: Laitteessa on ohjelmoitavia virransäästötiloja, jotka voivat vähentää virrankulutusta yli 50 prosentilla makrokellia kohden, tukee energiatehokkaita malleja ja pidentää akun käyttöikää kannettavissa sovelluksissa.

Olla Turvaominaisuudet: Ohjelmoitava tietoturvabitti tarjoaa suojaa omistusmallien luvattomalta pääsyltä ja kopiointiin, turvata immateriaalioikeuksia tehokkaasti.

Olla Laajat käyttöolosuhteet: Toimii 5,0 V: n nopeudella ja pystyy toimimaan lämpötiloissa +70 ° C: seen, tämä CPLD mukautuu moniin ympäristöolosuhteisiin, mikä tekee siitä sopivan sekä teollisuus- että kaupallisiin sovelluksiin.

Olla Joustavat I/O -standardit : Tukee Multivolt ™ I/O -liitäntäoperaatioita, yhteensopivia sekä 3,3 V: n että 5,0 V: n järjestelmien kanssa.Tämä joustavuus mahdollistaa saumattoman integroinnin olemassa olevaan ja uuteen laitteistoon, vähentämällä järjestelmän monimutkaisuutta ja kustannuksia.

Olla Suunnittelutuki: EPM7256SQC208-10 tukee monilla suunnittelutyökaluilla ja ohjelmointi-laitteistovaihtoehdolla, kehitysprosessin yksinkertaistaminen ja keskittyä innovaatioihin yhteensopivuusongelmien sijasta.

EPM7256SQC208-10 Pinout-kaavio

Tämä kaavio näyttää EPM7256SQC208-10-sirun PIN-asettelun Alterasta.Sirussa on 208 nastaa, jotka on järjestetty kaikille neljälle sivulle neliömuodossa.Tappi 1 alkaa vasemmasta yläreunasta ja numerot kulkevat sirun ympäri vastapäivään, vasemmalla puolella nasta 53, alaosan yli nastaan ​​105, oikealta puolelta PIN 157 ja takaisin oikeaan yläkulmaan.Tarrat auttavat sinua tietämään, mistä aloittaa ja miten siru sijoittaa oikein piirilevylle.Nimi keskustassa ”EPM7256E / EPM7256S” tarkoittaa, että tämä asettelu toimii molemmilla siruversioilla.Tämä kaavio on tärkeä, kun kytkee virtaa, signaaleja tai ohjelmointilinjoja siruun.

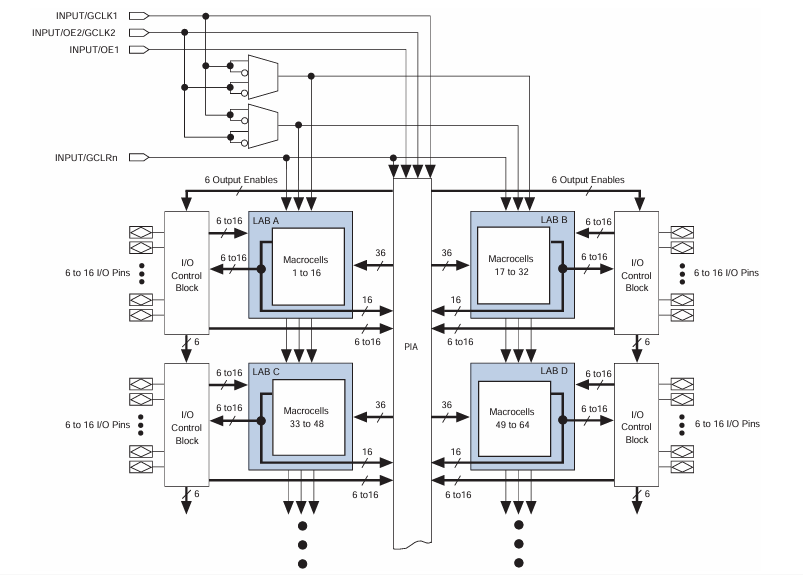

EPM7256SQC208-10-lohkokaavio

EPM7256SQC208-10: n lohkokaavio osoittaa, kuinka siru on järjestetty käsittelemään digitaalisia logiikkatehtäviä.Siinä on neljä päälogiikkalohkoa, joita kutsutaan Lab A, B, C ja D ja D. Jokainen lohko sisältää 16 makrokelloa, jotka ovat logiikkatyötä tekeviä perusosat.Joten sirun sisällä on yhteensä 64 makrokellista.Näiden logiikkalohkojen ympärillä on I/O -ohjauslohkoja, jotka yhdistävät sirun ulkomaailmaan syöttö- ja lähtötappien kautta.Jokainen ohjauslohko hallinnoi 6-16 nastaa, antaen signaalit mennä sisään tai ulos sirusta tarpeen mukaan.

Keskellä on ohjelmoitava toisiinsa liittyvä taulukko (PIA), joka toimii kuin moottoritiejärjestelmä, joka antaa signaalit liikkua logiikkalohkojen ja I/O -nastajen välillä.Tämän avulla voit reitittää tietoja millään tavalla, jota tarvitset suunnittelullesi.Vasemmassa yläkulmassa kaavio näyttää joitain ohjaustuloja, kuten Global Clock (GCLK), Output Enable (OE) ja Clear (GCLR).Nämä signaalit auttavat hallitsemaan logiikkapiirien ajoitusta ja käyttäytymistä sirun yli.

EPM7256SQC208-10 -määritykset

Tyyppi	Parametri
Valmistaja	Altera/intel
Sarja	Max® 7000s
Pakkaus	Tarjotin
Osien tila	Vanhentunut
Ohjelmoitava tyyppi	Ohjelmoitavissa olevassa järjestelmässä
Viiveaika tpd (1) max	10 ns
Jännitteen syöttö - sisäinen	4,75 V ~ 5,25 V
Logiikkaelementtien/lohkojen lukumäärä	16
Makrokellot	256
Porttien lukumäärä	5000
I/O: n lukumäärä	164
Käyttölämpötila	0 ° C ~ 70 ° C (TA)
Asennustyyppi	Pintakori
Paketti / kotelo	208-BFQFP
Toimittajan laitepaketti	208-PQFP (28x28)
Perustuotteenumero	EPM7256

EPM7256SQC208-10 -sovellukset

Teollisuusautomaatio

EPM7256SQC208-10 käytetään laajasti teollisuusautomaatiojärjestelmissä.Sen korkea logiikkatiheys ja nopea suorituskyky mahdollistavat monimutkaiset ohjaustehtävät, jotka ovat rajattu saumattomasti antureihin ja toimilaitteisiin.Tämä CPLD on ihanteellinen tarkkuuden ja tehokkuuden parantamiseksi tuotantolinjoissa, prosessinhallintajärjestelmissä ja robottisovelluksissa.

Televiestintä

Televiestinnässä tämä CPLD on erinomainen tietovirran ja signaalin eheyden hallinnassa verkkojen välillä.Se tukee toimintoja, kuten signaalin muuntaminen, reititys ja prosessointi kytkimissä ja reitittimissä, varmistaen vankan ja tehokkaan viestintäinfrastruktuurin.

Autoteollisuusjärjestelmät

Autoteollisuudessa tämä laite myötävaikuttaa järjestelmien, kuten moottorin hallintayksiköiden, viihdejärjestelmien ja kuljettajan avustustekniikoiden, luotettavuuteen ja hienostuneisuuteen.Sen vankka suorituskyky vaihtelevissa olosuhteissa tekee siitä sopivan turvallisuuskriittisiin sovelluksiin.

Lääkinnälliset laitteet

EPM7256SQC208-10: n tarkkuus ja ohjelmoitavuus tekevät siitä arvokkaan lääketieteellisissä laitteissa, joissa tarkka valvonta ja luotettava toiminta ovat tärkeitä.Sitä käytetään laitteissa potilaan elinvoimaisten seurantaan, diagnostisten instrumenttien hallintaan ja hoidon toimittamisen automatisointiin.

Ilmailu- ja puolustus

Ilmailu- ja puolustuksessa EPM7256SQC208-10 käytetään järjestelmissä, joissa vaaditaan korkeaa luotettavuutta ja suorituskykyä, kuten satelliittiviestintää, navigointiapuvälineitä ja sotilaallisia laitteistojen hallintaa.Sen kyky toimia äärimmäisissä olosuhteissa on hyödyllistä.

Koulutus- ja tutkimuslaitokset

Tämä CPLD on myös suosittu koulutusympäristössä ja tutkimusprojekteissa, joissa sen uudelleenohjelmoitavuus ja joustavuus helpottavat kokeilua ja oppimista digitaalisessa suunnittelussa ja elektroniikassa.Se mahdollistaa prototyypin prototyypin ja testata erilaisia ​​logiikkakuvioita tehokkaasti.

EPM7256SQC208-10 Samankaltaiset osat

Olla EPM7256CERC208-12

Olla EPM7256SQC208-15

Olla EPM7256EQC160-20

EPM7256SQC208-10-ohjelmointivaiheet

1. Syötä ISP -tila

Tämä alkuvaihe on tärkeä, koska se siirtää CPLD: n normaalista käyttötilasta järjestelmän sisäiseen ohjelmointitilaan (ISP).Tämä saavutetaan lähettämällä tietty komento JTAG -rajapinnan kautta.Tämän prosessin aikana kaikki CPLD: n I/O-nastat ilmoitetaan (pois käytöstä) häiriöiden välttämiseksi tai muiden piirikomponenttien kanssa ristiriidat.Siirtyminen ISP -tilaan valmistelee laitetta turvallista ohjelmointia varten ja vie noin 1 millisekuntia.

2. Tarkista tunnus

Kun järjestelmä on ISP -tilassa, järjestelmä suorittaa ID -tarkistuksen varmistaaksesi, että oikea laite on ohjelmoitu.Tähän sisältyy laitteen ainutlaatuisen piitunnuksen lukeminen JTAG -rajapinnan kautta.Tämä vaihe on hyvä varmistaa, että ohjelmointikomennot ja tiedot lähetetään oikealle laitteelle, estäen virheelliset ohjelmointi ja mahdolliset laitevauriot.

3. Irtotavara

Ennen kuin uudet tiedot voidaan ohjelmoida, CPLD: n olemassa olevat tiedot on poistettava.Irtotavaravaihe tyhjentää tehokkaasti kaikki laitteen ohjelmoitavat solut.Tämä tehdään siirtämällä poisto-ohjeessa ja levittämällä sitten 100 millisekunnin pulssi, joka poistaa koko sirun.Tämä vaihe on tärkeä varmistaa, että mikään aikaisempien kokoonpanojen jäännökset häiritsevät uutta ohjelmointia.

4. Ohjelma

Tämä vaihe sisältää CPLD: n todellisen ohjelmoinnin, jossa uusi kokoonpanotiedot kirjoitetaan laitteeseen.Tiedot ja vastaavat osoitteet siirretään laitteeseen JTAG -rajapinnan kautta.Jokainen osoite- ja datapari vaatii ohjelmointipulssin varmistaaksesi, että tiedot on kirjoitettu oikein CPLD: n haihtumattomiin muistisoluihin.Tämä vaihe toistetaan jokaiselle datapisteelle laitteen muistikartan yli.

5. Varmista

Ohjelmointi, on varmistettava, että tiedot on kirjoitettu laitteelle oikein.Tämä varmennusvaihe sisältää ohjelmoidun datan takaisin lukemisen jokaisesta osoitteesta ja vertaamalla sitä alkuperäisiin syöttötietoihin.Tämä vaihe varmistaa tietojen eheyden ja vahvistaa, että ohjelmointiprosessi on onnistunut ilman virheitä.

6. Poistu ISP -tilasta

Viimeinen vaihe ohjelmointiprosessissa on poistua ISP -tilasta ja palauttaa CPLD normaaliin toimintatilaan.Tämä tehdään lähettämällä toinen komento JTAG -käyttöliittymän kautta.Menestyneen poistumisen jälkeen I/O -nastat aktivoidaan uudelleen ja laite jatkaa normaalia toimintaa.Tämä vaihe vie myös tyypillisesti noin 1 millisekuntia.

EPM7256SQC208-10 Edut

Haihtumaton kokoonpano

EPM7256SQC208-10 käyttää EEPROM-tekniikkaa, jolloin se voi tallentaa kokoonpanonsa pysyvästi.Tämä haihtumaton luonne tarkoittaa, että laitteen ei tarvitse ladata sen kokoonpanotietoaan ulkoisesta muistista joka kerta, kun se on käynnissä.Tämä johtaa nopeampiin käynnistysaikoihin ja vähentää laitteistosuunnittelun yleistä monimutkaisuutta eliminoimalla tarve lisäkonfiguraatiotallennuskomponentteihin.

System-ohjelmoitavuus (ISP)

Yksi EPM7256SQC208-10: n erottuvista ominaisuuksista on sen tuki järjestelmän sisäiselle ohjelmoitavuudelle.Tämä mahdollistaa laitteen ohjelmoinnin ja ohjelmoinnin uudelleen upottaessa lopulliseen sovellukseen tarvitsematta fyysisesti poistamista.Tämä ominaisuus yksinkertaistaa päivityksiä ja muutoksia tarjoamalla joustavuutta ja helppokäyttöisyyttä kehityksen aikana ja koko tuotteen elinkaaren ajan.

Korkea I/O -luku- ja logiikkatiheys

Laite tarjoaa huomattavan määrän logiikka resursseja ja I/O -nastaa, 256 makrokella ja 164 käyttäjän I/O -nastat.Tämä korkea I/O -lukumäärä ja logiikkatiheys mahdollistaa useiden toimintojen integroinnin yhdeksi siruksi, mikä helpottaa monimutkaisempia malleja säilyttäen tilaa piirilevylle.Tämä etu on hyödyllinen sovelluksissa, joissa hallituksen tila on korkeatasoinen ja monitoiminta on tärkeää.

Nopea nastaan ​​viive

Epm7256SQC208-10 voi suorittaa suuren nopeuden logiikkaoperaatiot enimmäismäärällä napaviive vain 10 ns.Tämä nopea vasteaika on hieno sovelluksissa, jotka vaativat nopeaa käsittelyominaisuuksia, kuten nopean viestinnän tai tietojenkäsittelyn, varmistaen, että järjestelmä täyttää tiukat suorituskykykriteerit.

Leveä jännitteen yhteensopivuus

EPM7256SQC208-10 on suunniteltu joustavaksi jännitteen yhteensopivuuden suhteen, tukemaan sisäistä toimintaa 5 V: n ja I/O-tasoilla 3,3 V: llä. Tämä kaksijänniteominaisuus antaa laitteelle mahdollisuuden liittää helposti sekä 3,3 V: n ja 5 V: n järjestelmät, mikä vähentää jännitetason kääntäjien tarvetta ja yksinkertaistaa järjestelmän suunnittelua.

EPM7256SQC208-10 Pakkausmitat

Olla Pakettityyppi: 208-BFQFP (Plastic Quad Flat Pakkaus)

Olla Nastat: 208 LEADIT

Olla Kehon koko (L × W): 28 mm × 28 mm

Olla Asennustyyli: Pinta -asennustekniikka (SMT)

Olla Lyijy: Tyypillisesti 0,5 mm nastojen välillä (standardi BFQFP: lle)

Olla Pakkausmateriaali: Muovi

Olla Pakkauspaksuus: Noin 3,5 mm (vaihtelee hieman valmistajan mukaan)

Olla Lämpöominaisuudet: Ei paljastettua tyynyä;Ympäristön tavanomainen hajoaminen taulun kautta

Olla Lokeropakkaus: Toimitettu lajikkeissa äänenvoimakkuuden käsittelyyn ja automaatioon

EPM7256SQC208-10 Valmistaja

EPM7256SQC208-10 on alun perin kehitetty ja valmistettu Altera Corporation, johtava edelläkävijä ohjelmoitavissa logiikkalaitteissa, jotka tunnetaan CPLDS -sarjan MAX® 7000S -sarjasta.Vuonna 2015 Altera osti Intel Corporation, yksi maailman suurimmista puolijohdevalmistajista.Hankannan jälkeen Intel on jatkanut Alteran CPLD- ja FPGA -tekniikoiden tukemista ja integrointia ohjelmoitavien ratkaisujen ryhmän alla.EPM7256SQC208-10 edustaa Intelin perintöä tarjoamalla korkean suorituskyvyn, järjestelmän sisäistä ohjelmoitavia logiikkaratkaisuja, jotka on räätälöity monille teollisuus-, televiestintä- ja sulautettuihin sovelluksiin.Vaikka osa luokitellaan nyt vanhentuneeksi, osa heijastaa Intelin pitkäaikaisia ​​sitoutumista luotettaviin ja joustaviin ohjelmoitaviin logiikkalaitteisiin.

Johtopäätös

EPM7256SQC208-10 on älykäs ja luotettava siru, joka auttaa saamaan digitaaliset järjestelmät toimimaan sujuvasti.Se säästää virtaa, tukee erilaisia ​​jännitteitä ja antaa sinun ohjelmoida sen jo asennuksen aikana, mikä tekee päivityksistä helppoa.Vaikka se on nyt vanhempi siru, toiset edelleen käyttävät sitä, koska se toimii hyvin kaikenlaisissa järjestelmissä.Jos tarvitset vankan sirun suunnittelun logiikan hallitsemiseksi, tämä on loistava vaihtoehto.Ota yhteyttä tänään, jos haluat tilata sen irtotavarana.
