EPF8820AQC208-4 FPGA: Ominaisuudet, tekniset tiedot, ohjelmointi ja tietotarvikkeet

Tämä opas on kaikki EPF8820AQC208-4, tehokas ja joustava siru, nimeltään FPGA (kenttäohjelmoitava porttiryhmä).Tätä sirua käytetään rakentamaan mukautettuja digitaalisia järjestelmiä, kuten AI-, 5G -verkkoja, älylaitteita ja tehdaskoneita.Tässä oppaassa opit, mitä siru voi tehdä, sen pääominaisuudet, miten se toimii ja miten se ohjelmoida eri tehtäviin.

Luettelo

EPF8820AQC208-4 Yleiskatsaus

Se EPF8820AQC208-4 on osa Intelin Flex 8000 -sarjaa kenttäohjelmoitavia porttiryhmiä (FPGA), jotka altera on alun perin suunnitellut.Tässä mallissa on 84 logiikkajoukkoa (laboratorioita) ja se tarjoaa 152 syöttö-/lähtötapia, jotka on koteloitu 208-nastaiseen nelin litteään pakettiin (QFP).Tämä sarja tunnetaan yhdistämällä perinteisten FPGA: ien yksityiskohtainen arkkitehtuuri ja laaja rekisteröintikyky nopeuteen ja ennustettavissa olevien poistettavien ohjelmoitavien logiikkalaitteiden (EPLD) viivästyksiin, mikä tekee siitä monipuolisen valinnan sovelluksille, kuten digitaalisen signaalinkäsittely ja datapolun manipulointi.Flex 8000 -laitteet, mukaan lukien EPF8820AQC208-4, erotetaan niiden multivoltin I/OTämä ominaisuus on hyödyllinen monimutkaisissa digitaalisissa ympäristöissä, joissa vaihtelevat jännitetasot ovat yleisiä.Perhe sisältää myös muita malleja, kuten EPF81500A, EPF81188A, EPF8820A ja EPF8636A, kaikki jakavat samanlaisia ​​ominaisuuksia, mutta räätälöity eri skaalaustarpeisiin.

Jos haluat hyödyntää yrityksellesi edistynyttä FPGA-tekniikkaa, harkitse irtotavaran tilauksen tekemistä kanssamme, koska EPF8820AQC208-4 tarjoaa vaikuttavan sekoituksen suorituskykyä ja joustavuutta.

EPF8820AQC208-4 CAD-mallit

EPF8820AQC208-4 -symboli

EPF8820AQC208-4 Jalanjälki

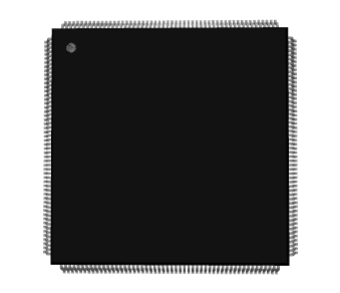

EPF8820AQC208-4 3D-malli

EPF8820AQC208-4 ominaisuudet

Olla Logiikka: EPF8820AQC208-4 on varustettu 8000 logiikkaportilla ja 672 logiikkaelementillä, mikä tarjoaa vankan alustan monimutkaisten digitaalisten toimintojen toteuttamiseksi.Tämä korkea logiikkakapasiteetti mahdollistaa monipuolisen suunnittelun toteutukset, ateriapalveluiden laajalle laskennallisille tehtäville ja digitaalisille logiikkamalleille.

Olla Tulo-/lähtötapit: 152 syöttö-/lähtötapin avulla tämä FPGA tarjoaa laajoja liitettävyysvaihtoehtoja, mikä tekee siitä erittäin mukautuvan useisiin rajapintavaatimuksiin.Tämä ominaisuus varmistaa, että se pystyy hallitsemaan useita tietovirtoja samanaikaisesti, ihanteellinen sovelluksille, jotka vaativat suurta yhteyksiä, kuten televiestintäjärjestelmät ja monimutkainen digitaalisen signaalinkäsittely.

Olla Konfiguroitavat logiikkalohkot (CLBS): Laite sisältää 84 määritettävää logiikkalohkoa, jotka ovat ensisijaisia ​​arkkitehtonisia ominaisuuksia, jotka tarjoavat joustavuuden mukautettujen logiikkapiirien toteuttamiseksi.Jokainen CLB voidaan ohjelmoida suorittamaan erilaisia ​​loogisia toimintoja, mikä parantaa FPGA: n sopeutumiskykyä tiettyihin projektivaatimuksiin.

Olla Käyttöjännite: Tämä FPGA toimii toimitusjännitealueella 4,75 V - 5,25 V, yhdenmukaistaen digitaalisten järjestelmien tavanomaisten virranvaatimusten kanssa.Tämä jännitealue varmistaa vakaan toiminnan ja yhteensopivuuden tyypillisten 5 V: n digitaalisten piirien kanssa minimoimalla lisäjännitesäätelykomponenttien tarpeen.

Olla Lämpötila -alue: Suunniteltu toimimaan tehokkaasti lämpötila-alueella välillä 0 ° C-70 ° C, EPF8820AQC208-4 soveltuu toimintaan useimmissa kontrolloiduissa ympäristöissä.Tämä lämpötilan joustavuus varmistaa luotettavan suorituskyvyn useissa asetuksissa teollisuussovelluksista kulutuselektroniikkaan, jossa lämpötilan vaihtelut voivat olla huolenaiheita.

EPF8820AQC208-4 Lohkokaavio

Kaavio kuvaa Altera Flex 8000 -sarjan FPGA: n sisäistä arkkitehtuuria, erityisesti EPF8820AQC208-4 laite.Rakenteen ytimessä ovat logiikkajoukkoja (laboratorioita), jotka ovat logiikkaelementtien klustereita (LES).Nämä laboratoriot jakautuvat sirun yli ja toimivat ensisijaisena rakennuspalikana logiikkatoimintojen toteuttamisessa.Jokainen laboratorion sisällä oleva LE voi suorittaa logiikkaoperaatioita, ja laboratoriot toimivat yhdessä monimutkaisten digitaalisten järjestelmien toteuttamiseksi.Laboratorioiden ympäröivät ovat I/O -elementtejä (IOE), jotka on sijoitettu laitteen reunaa pitkin.Nämä IO: t käsittelevät sisäisen logiikan ja ulkoisten signaalien välistä vuorovaikutusta, mikä tekee niistä tärkeitä FPGA: n integroimiseksi järjestelmän muiden komponenttien kanssa.IOE: t muodostavat yhteyden sisäiseen logiikkaan FastTrack -yhdysliitäntä, erillisen reititysverkon, joka linkittää tehokkaasti IOE: t, laboratoriot ja muut sisäiset komponentit.Tämä toisiinsa liittyy signaalit liikkua nopeasti FPGA: n yli varmistaen nopean tiedonkäsittelyn ja luotettavan viestintäpolun.

EPF8820AQC208-4 -määritykset

Tyyppi	Parametri
Valmistaja	Altera/intel
Sarja	Flex 8000
Pakkaus	Tarjotin
Osien tila	Vanhentunut
Laboratorioiden lukumäärä	84
Logiikkaelementtien/solujen lukumäärä	672
I/O: n lukumäärä	152
Porttien lukumäärä	8000
Jännite - Syöttö	4,75 V ~ 5,25 V
Asennustyyppi	Pintakori
Käyttölämpötila	0 ° C ~ 70 ° C (TA)
Paketti / kotelo	208-BFQFP
Toimittajan laitepaketti	208-PQFP (28x28)
Perustuotteenumero	EPF8820

EPF8820AQC208-4 -sovellukset

Keinotekoinen äly (AI)

FPGA: ta käytetään AI: ssä koneoppimisalgoritmien kiihdyttämiseen ja tehokkaiden hermoverkon toteutusten mahdollistamiseen.Sen kyky nopeasti konfiguroida se antaa sen mukautua erilaisiin AI -malleihin ja tehtäviin, mikä tekee siitä arvokkaan komponentin reagoivien AI -sovellusten kehittämisessä.

5G -tekniikka

5G-viestinnässä EPF8820AQC208-4: n vankat prosessointiominaisuudet ovat erinomaisia ​​monimutkaisten protokollien hallintaan ja suurten tietomäärien käsittelyyn.Tämä tekee siitä ihanteellisen tukiasemille ja verkkoinfrastruktuurille, jotka vaativat nopean tiedonkäsittelyn ja suorituskyvyn.

Pilvipalvelu

FPGA: ta käytetään pilvipalveluympäristöissä tietojenkäsittelynopeuden parantamiseksi ja työmäärän tehokkuuden parantamiseksi.Sen monipuolisuus rinnakkaisten tehtävien käsittelyssä tekee siitä erinomaisen valinnan pilvipohjaisten sovellusten ja palveluiden kiihdyttämiseen.

Langaton tekniikka

Se on olennainen osa langattomia viestintäjärjestelmiä, jotka tukevat erilaisia ​​tekniikoita Wi-Fi: stä edistyneisiin soluverkkoihin.FPGA: n kyky käsitellä useita viestintäprotokollia tekee samanaikaisesti langattomien laitteiden kehittämistä ja parantamista.

Teollisuusvalvonta

Teollisuusasetuksissa EPF8820AQC208-4 käytetään automaatiojärjestelmissä, joissa tarkkuus ja luotettavuus ovat tärkeitä.Se helpottaa teollisuusprosessien hallintaa ja seurantaa edistäen tuotantoympäristöjen tehokkuutta ja turvallisuutta.

Esineiden Internet (IoT)

The FPGA plays a role in IoT infrastructures by processing and analyzing data from a multitude of sensors and devices.Tämä kyky on avain älykkäiden kaupunkien, älykkäiden kotien ja muiden Internet-sovellusten mahdollistamiseen, joissa vaaditaan anturitietojen perusteella nopea päätöksenteko.

Lääketieteelliset laitteet

Lääketieteen alalla EPF8820AQC208-4 parantaa diagnostiikka- ja kuvantamislaitteiden sekä potilaan seurantajärjestelmien ominaisuuksia.Sen prosessointiteho varmistaa nopean ja tarkan analyysin lääketieteellisessä diagnostiikassa ja hoidossa.

EPF8820AQC208-4 Samankaltaiset osat

Olla EPF8820AQC208-2

Olla EPF8820AQC160-4

Olla EPF8820ATC144-3

EPF8820AQC208-4 Edut

Rinnakkaiskäsittelyominaisuudet

EPF8820AQC208-4 on erinomainen ympäristöissä, jotka vaativat samanaikaisia ​​useita operaatioita sen luontaisen rinnakkaisprosessointiarkkitehtuurin vuoksi.Tämä kyky antaa sen ylittää perinteiset mikrokontrollerit ja prosessorit, jotka käsittelevät tehtäviä peräkkäin, mikä tekee siitä ihanteellisen sovelluksille, kuten videonkäsittely, monimutkainen tietojen käsittely ja järjestelmän seuranta.

Laitteisto uudelleenkonfiguroitavuus

Yksi FPGA: n erotteluista on sen kyky määrittää uudelleen käyttöönoton jälkeen.Tämä uudelleenkonfiguroitavuus tarkoittaa, että voit päivittää laitteen toiminnot ja sopeutua uusiin standardeihin tai protokolliin ilman laitteiston vaihtoa.Tämä joustavuus on arvokas toimialoilla, joilla teknologinen kehitys on nopeaa ja usein, mikä mahdollistaa pitkittyneen laitteen hyödyllisyyden ja sijoitussuojan.

Mukauttaminen tietyille sovelluksille

Laite mahdollistaa syvän mukauttamisen täydentämään tarkkoja käyttäjä- tai sovelluskohtaisia ​​vaatimuksia.Voit ohjelmoida FPGA: n suorittamaan erikoistuneita logiikkatoimintoja optimoimalla laitteen tietyille tehtäville, mikä puolestaan ​​parantaa sekä suorituskykyä että tehokkuutta.Tämä räätälöintitaso on etu räätälöityissä ja niche-sovelluksissa, joissa hyllyn ulkopuolella olevat ratkaisut ovat riittämättömiä.

Nopea prototyyppi ja kehitys

EPF8820AQC208-4 tukee nopeaa prototyyppiä, mikä mahdollistaa iteraation ja tarkentaa heidän mallejaan nopeasti.Tämä nopea kehityskyky vähentää uusien tuotteiden markkinoiden aikaa ja antaa yrityksille mahdollisuuden reagoida nopeammin markkinoiden tarpeisiin tai teknologisiin muutoksiin.Se on etu kilpailukykyisillä aloilla, joilla ensin voi määritellä markkinajohtajuuden.

Useiden toimintojen integrointi

Merkittävällä logiikkakapasiteetillaan ja lukuisilla I/O -vaihtoehdoilla FPGA voi integroida useita toimintoja yhteen siruun.Tämä integrointi vähentää useiden erillisten komponenttien tarvetta, yksinkertaistaa suunnittelua, vähentää laitteistojalanjälkeä ja mahdollisesti alentaa kustannuksia.Tällainen integraatio on hyödyllistä luoda kompakti ja tehokkaampia elektronisia laitteita, etenkin elektroniikka- ja sulautettuihin järjestelmiin.

EPF8820AQC208-4 Ohjelmointivaiheet

1. Suunnittelutieto: Tämä vaihe sisältää FPGA: n toteuttamien logiikkapiirien ja järjestelmän toimintojen määrittelemisen.Voit käyttää erilaisia ​​menetelmiä, kuten kaavamaisia ​​kaappauksia, laitteistojen kuvauksia, kuten AHDL, VHDL tai Verilog ja aaltomuodon muokkaaminen.Alteran Max+Plus II -kehitysohjelmisto tarjoaa työkaluja kaikille näille menetelmille, jotka helpottavat suunnittelusi pääsyä ja organisointia.

2. Kokoelma ja synteesi: Kun muotoilu on kirjoitettu, se on koottava ja syntetisoitava.Tämä prosessi käsittää korkean tason suunnittelun kääntämisen muotoon, joka kartoittaa FPGA: n fyysiseen logiikkapalkkoihin ja reititysarkkitehtuuriin.MAX+Plus II: n synteesityökalu tarkistaa loogiset virheet, optimoi nopeuden ja alueen suunnittelun ja valmistaa sen FPGA: n fyysiseen toteutukseen.

3. Simulaatio- ja ajoitusanalyysi: Ennen FPGA: n fyysistä ohjelmointia on tärkeää simuloida mallia varmistaaksesi, että se käyttäytyy odotetusti.Simulaatio auttaa tarkistamaan funktionaalisen oikeellisuuden ja ajoitusanalyysin, mikä varmistaa, että kaikki FPGA: n toiminnot täyttävät määritetyt ajoitusrajoitukset.Tämä vaihe auttaa tunnistamaan ja korjaamaan virheitä ennen kokoonpanoa, säästämään ajan ja resursseja konfiguraatioiden jälkeiseen virheenkorjaukseen.

4. Konfiguraatiotiedon luominen: Kun muotoilu on varmennettu ja valmis, seuraava vaihe on luoda kokoonpanotiedot.Nämä tiedot ovat binaaritiedosto, joka sisältää kaikki tarvittavat tiedot FPGA: n logiikkalohkojen ja yhteyksien määrittämiseen suunnittelun mukaan.Tämän tiedoston luodaan kehitysohjelmisto, ja sitä käytetään FPGA: n ohjelmointiin.

5. Laitteen kokoonpano : Kun konfigurointitiedot on valmistettu, EPF8820AQC208-4 FPGA voidaan ohjelmoida käyttämällä erilaisia ​​menetelmiä, jotka sopivat eri järjestelmän vaatimuksiin.Aktiivisen sarjan (AS) konfiguraatio antaa FPGA: lle mahdollisuuden hallita prosessia yhteyden muodostaen suoraan sarjan kokoonpanolaitteeseen.Vaihtoehtoisesti aktiivisella rinnakkaispinnalla ylös/alas (APU/APD) -menetelmässä FPGA lataa tiedot rinnakkaiskokoonpanolaitteesta hallitsemalla tietovirtausta aktiivisesti.Yksinkertaisempien asetusten kohdalla passiivinen sarja (PS) -vaihtoehto antaa ulkoisen ohjaimen lähettää sarjatiedot suoraan FPGA: lle ilman sen puuttumista ohjausprosessiin.Viimeiseksi, passiivinen rinnakkainen synkroninen/asynkroninen (PPS/PPA) -lähestymistapa käyttää rinnakkaista dataväylää, jota ulkoinen ohjain ohjaa FPGA: n ohjelmointia.Konfiguraatiojärjestelmän valinta on ensisijaisesti sanelemassa erityiset sovellustarpeet ja järjestelmän arkkitehtuurissa käytettävissä olevat resurssit, jotka varmistavat joustavuuden ja mukautuvuuden FPGA: n käyttöönotossa.

7. Järjestelmän sisäinen uudelleenmääritys: Tämä ominaisuus mahdollistaa FPGA: n uudelleenohjelmoinnin, kun se on edelleen toiminnassa järjestelmässä.Tämä on hyödyllistä sovelluksissa, jotka vaativat päivityksiä ilman seisokkeja, tai järjestelmille, joiden on mukauduttava uusiin toimintoihin ilman laitteistomuutoksia.Se sisältää joko FPGA: n osittain tai kokonaan uudelleenmäärittämällä uudelleen lataamalla uusia konfigurointitietoja pitäen järjestelmän aktiivisena.

EPF8820AQC208-4 Pakkausmitat

Olla Pakettityyppi: 208-nastainen PQFP (Plastic Quad Flat Pack)

Olla Pakkauskoko: 28 mm x 28 mm

Olla Asennustyyppi: Pintakiinnitys

EPF8820AQC208-4 Valmistaja

EPF8820AQC208-4 on valmistettu IntelSen jälkeen kun Altera on hankkinut Altera Corporationin. Altera on alun perin kehittänyt osana Flex 8000 FPGA -sarjaa, tämä laite heijastaa Alteran perintöä tuottamaan joustavia, tiheitä ohjelmoitavia logiikkalaitteita, jotka on räätälöity räätälöityihin digitaalisiin malliin.Hankinnan jälkeen Intel integroi Alteran tuotelinjat ohjelmoitaviin ratkaisuihinsa, varmistaen FPGA -tekniikoiden jatkuvan tuen ja edistymisen Intel -tuotemerkillä.Seurauksena on, että EPF8820AQC208-4 tunnustetaan nyt virallisesti Intel FPGA -tuotteeksi, vaikka se säilyttää alkuperäisen Altera-osanumeronsa.

Johtopäätös

EPF8820AQC208-4 erottuu joustavaksi ja tehokkaaksi ratkaisuksi nykyaikaisille digitaalisille järjestelmille, jotka vaativat nopeaa prosessointia, järjestelmätason integraatiota ja kentän uudelleenkonfiguroitavuutta.Intelin perinnön ja Alteran suunnittelun huippuosaamisen tukemana se tukee erilaisia ​​sovelluksia koneoppimisesta langattomaan viestintään ja teollisuusautomaatioon.Tämä opas antaa tietoa tämän FPGA: n täydellisten ominaisuuksien hyödyntämisestä, joko prototyyppiä, skaalaustuotantoa tai edistyneiden digitaalisten työnkulkujen optimointia.

Tietotarvikkeet PDF

EPF8820AQC208-4 Datalustat:

Flex 8000.pdf
