Kattava opas SS34 Schottky -diodiin: Pinout, tekniset tiedot, piirien yksityiskohdat ja käyttö

Schottky -diodit, joita juhlitaan tehokkuudestaan ​​ja vähäisestä menetyksestään, ovat välttämättömiä nykyaikaisessa elektronisessa suunnittelussa.SS34 Schottky-diodi erottuu kompaktista pinta-asennettavasta suunnittelustaan ​​ja poikkeuksellisesta lämmönhallinnasta.SS34-diodin suorituskyky on laajalti käytetty sovelluksissa, kuten käänteisellä napaisuussuojauksella, tasavirta-/DC-muuntimilla ja korkeataajuuspiireillä, ja korkeataajuuspiirit ovat todistus sen edistyneestä rakenteesta.Tässä artikkelissa tutkitaan SS34-diodin ainutlaatuisia ominaisuuksia, mukaan lukien sen PIN-kokoonpanot, tekniset tiedot ja rooli elektronisten järjestelmien optimoinnissa, tarjoamalla arvokkaita oivalluksia luotettavien, energiatehokkaiden ratkaisujen etsimiseen.

Luettelo

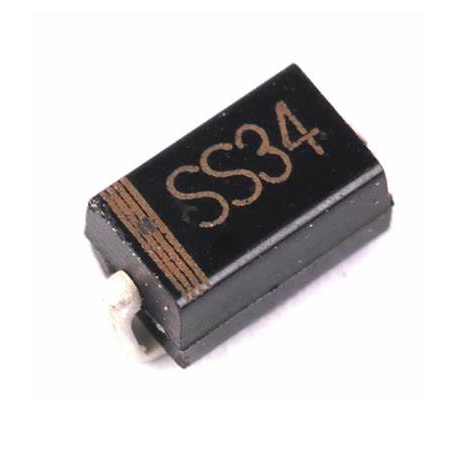

SS34 Schottky -diodin yleiskatsaus

Se SS34 Schottky-diodi on tunnettu kompaktista, pinta-asennettavasta suunnittelustaan, joka korostaa hämmästyttävän nopeaa kytkentänopeutta, minimaalista eteenpäin suuntautuvaa jännitteen pudotusta ja kykyä käsitellä huomattavaa eteenpäin suuntautuvaa virtaa.Rakenteensa ytimessä on metalli-puolijohdeliitäntä, jota vahvistaa vartija rengas, joka on muotoiltu kestämään mekaanisia jännityksiä kohteliaalla.Diodin leikkeellä sidottu jalan kokoonpano vähentää sähkövastusta ja parantaa lämmönhallintaa, edistäen suuria ylijännitekykyisiä ominaisuuksia ja lisäämällä yleistä toimintatehokkuutta.Nämä ominaisuudet tekevät SS34 -diodista suositun vaihtoehdon sekundaariseen korjaamiseen, käänteiseen napaisuussuojaan, vapaan pyörittämiseen ja käyttöön DC/DC -muuntimissa.

SS34 -diodin merkittävä ominaisuus on sen vaikuttava kytkentänopeus verrattuna tavanomaiseen diodeihin.Tämä luontainen ominaisuus osoittautuu erityisen hyödylliseksi korkeataajuisissa kytkentäpiireissä.Voit usein ottaa huomioon alhaisen eteenpäinjännitteen edun lisäksi myös kuinka kytkentänopeus korreloi suorituskyvyn tulosten kanssa, etenkin virtalähdeyksiköissä, joissa tehokkuus on avainasemassa.

SS34 -diodin integroimiseksi strategisesti sovellustarpeiden mukaan kiinnostunut käsitys sen toimintaperiaatteista on hyödyllistä.Voit ymmärtää huomattavaa menestystä diodin hyödyntämällä tilanteissa, joissa tehokkuus ja horjumaton luotettavuus ovat hallitsevia.Havainnollistava esimerkki on sen käyttö käänteisessä napaisuussuojassa, mikä osoittaa diodin kyvyn kestää ohimeneviä tiloja ilman vaurioita, säilyttäen siten dynaamiset komponentit.

Nastakokoonpano

Pinanumero	Nimeä	Kuvaus
Nasta 1	Anodi	Tämä nasta mahdollistaa virran virtauksen.
Nasta 2	Katodi	Virtavirta poistuu tämän tapin läpi.

Ominaisuudet ja yksityiskohdat

Määrite	Eritelmä
Tyyppi	Power Schottky -biodi
Terminaalit	2
Pakettityypit	DO-214AA, SMC DO-214AB
Valmistaja	Onsemi
Eteenpäinvirta (jos)	3a
Käänteinen virta (IR)	0,5maa
Enimmäisjännite (VF)	0,5 V 3A: ssa
DC -estojännite (Max)	40 V
Käänteinen jännite (max)	40 V
RMS -jännite (Max)	28 V
Eteenpäin jännitteen pudotus	22V
Huipputason virta	100a
Käyttölämpötila	-65 ° C - +150 ° C
Vartija	Käytetään ylijännitesuojaan
Virranhäviö	Matala
Tehokkuus	Korkea
Eteenpäin jännitteen pudotus	Matala
Aaltokapasiteetti	Korkea
Huippututkinnot ylivoiman virta	100a
Jännitteen muutosnopeus (DV/DT)	10 000 V/μs

Vastaavat ja vaihtoehtoiset mallit

Vastaava

Olla 1N5822

Vaihtoehdot

Olla SS33

• 1N5822

Olla SS32

Olla SS35

Olla 1N4733a

Olla 1N4148

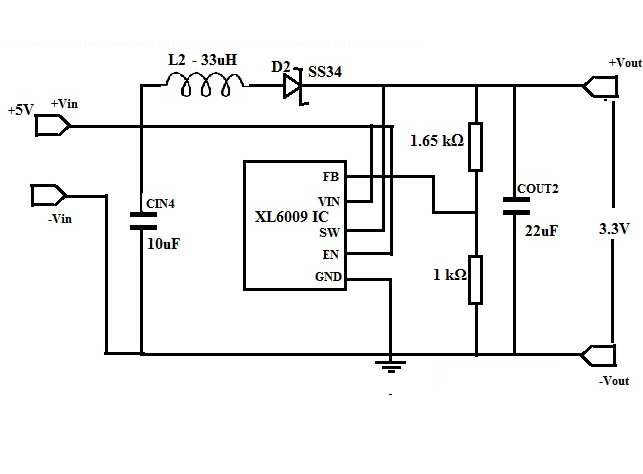

5 V-3,3 V: n DC-DC Boost Converterin muotoilu XL6009: llä ja SS34: llä

Nykyaikaiset elektroniset laitteet, kuten anturit ja integroidut piirit, menestyvät usein 3,3 V: n tasavirtalaitteella.Niiden integrointi järjestelmiin 5 V tai korkeamman syötön avulla vaatii asteittaisen tai tehostimen muunnin sulautumiseen saumattomasti.Täällä tutkimme 5 V-3,3 V: n DC-DC-tehostimen luomista käyttämällä XL6009-kytkentäsäädintä, mikä parantaa yhteensopivuutta monipuolisissa järjestelmissä.

Tämän muuntimen rakentamiseksi tarvitset:

• XL6009 Integroitu piiri

• 33UH -induktori

• SS34 Schottky -diodi

• Kondensaattorit, joissa on 22UF ja 10UF -luokitus

• Kaksi vastusta 1,65 kΩ: lla ja 1 kΩ palautteen silmukassa

Nämä komponentit, kun ne on järjestetty kaavion mukaan, varmistavat tehokkaan jännitemuunnon.

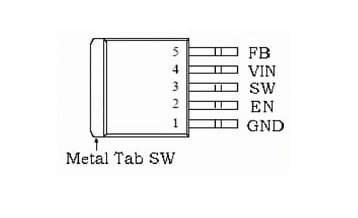

Operatiivinen dynamiikka

Pinanumero	Nimeä	Kuvaus
1	Hölynpöly	Se on maatappi.
2	Fi	Ota PIN: Kun laite on alhainen, laite sammuu;kun se on korkea, Laite kytkeytyy päälle.
3	Sw	Virtakytkimen lähtötappi.
4	Virallinen	Syöttöjännitetappi.
5	FB	Palautetappi: Tunnistaa lähtöjännite ja säätää sen ulkoisen vastuksen jakajaverkon kautta.

Boost -muuntimet, kuten tässä asennuksessa käytetty XL6009, ovat vieraanvarainen yhdyskäytävä niille, jotka syövät tehoelektroniikkaalueelle.Muuntimen sisäinen metalli -välilehti yhdistyy turvallisesti kytkentätappiin, edistäen toiminnan luotettavuutta.XL6009 toimii 5 V - 32 V: n tulo -alueella, kytkee 400 kHz: n taajuudella ja voi toimittaa lähtövirrat jopa 4A: iin.Sen suunnittelun tyylikkyyttä parantaa SS34 Schottky -diodi, joka tarjoaa huomattavan tehokkuuden ja nopean vasteen, johtuen Schottky -tasasuuntaajien luonnollisista piirteistä.Tämä diodi varmistaa minimaalisen eteenpäinjännitteen pudotuksen, hallitsee tehokkaasti virtaa jopa 3A: iin vain 0,5 V: n pudotuksella.

Palautepiirin, joka on muodostettu vastuksella R5 ja R6, on oltava asiantuntevasti viritetty huippmuunnintoimintoon.Lähtöjännite, joka on merkitty VO: ksi, voidaan johtaa yhtälöstä VO = 1,25 (1+R5/R6).Kiinnittämällä R6 1 kΩ: iin, R5 on asetettu 1,65 kΩ: een.Tämä tarkka kokoonpano tukee vankkaa lämmönsuojausta ja säilyttää muuntimen vaikuttavan 94%: n tehokkuuden, korostaen tarkan komponenttivalinnan ja virittämisen välttämättömyyttä DC-DC-jännitteen muuntamistehtävissä.

Hyödyt ja haitat

Ammattilaiset

SS34 Schottky -diodin kerääjä arvostaa elektroniikassa huomionarvoisesta tehokkuudesta ja nopeasta kytkentäominaisuudesta.Korkean taajuuden skenaarioissa nämä ominaisuudet edistävät vähentyviä tehonhäviöitä, mikä parantaa siten piirin suorituskykyä.Sen helppo toteutus auttaa yksinkertaistamaan piirisuunnittelua.Lisäksi diodin vankka ylijännitekapasiteetti tarjoaa luotettavan reaktion ohimeneviin jännitepiikkiin.Nämä ominaisuudet osoittautuvat hyödyllisiksi kompaktien ja luotettavien mallien kehittämisessä, jotka on osoitettu käytännön esimerkkien avulla virtalähdemoduuleissa, joissa tehokkuudesta tulee ratkaiseva tekijä.

SS34 Schottky -diodin ylivoimakkuus osoittaa sen arvon ympäristössä, joka on alttiita äkillisille jännitteen nousulle, kuten autoelektroniikassa löytyvät.Kokemukset paljastavat, että taitava ylityshallinta voi pidentää elektronisten komponenttien pitkäikäisyyttä, joka myöhemmin alentaa ylläpitokustannuksia ja parantaa luotettavuutta.Voit usein korostaa, kuinka Schottky -diodien ympärillä olevien ylityssuojausmenetelmien toteuttaminen voi estää potentiaalisia piirivaurioita.

Haitat

Hyödyt huolimatta SS34 Schottky -diodi ei ole ilman haasteita.Näkyvä kysymys johtuu suuremmasta käänteisvirrasta ja mahdollisesta vuotosta käänteisjännitealueissa.Tämä on peräisin metalli-puolijohde-risteyksestä, mikä vähentää piireissä tarkkuutta tehokkuushäviöiden vuoksi.Yleiset ratkaisut keskittyvät lisäkomponenttien, kuten resistiivisten verkkojen integrointiin, vuotovirtojen tehokkaan hajoamiseen.Lisäksi diodin alhaisempi suurin käänteisjännite vaatii perusteellisen levityskohtaisen valinnan käänteisen jakautumistilanteiden välttämiseksi.

Voit usein puolustaa sovellusympäristöjen perusteellista arviointia valittaessa SS34 Schottky -diodia, joka punnitsee sekä sen etuja että rajoituksia.Kohdistamalla sen ominaisuudet piirin erityisiin vaatimuksiin, suorituskyky voidaan optimoida minimoimalla mahdolliset haitat.Tämä hienostunut näkemys heijastaa laajempaa alan asiantuntemusta, jossa strategisen komponentin valinnalla on dynaaminen rooli tehokkaiden ja luotettavien järjestelmien käsityönä.

SS34 Schottky -diodin sovellukset

SS34 Schottky -diodeilla on kiehtova rooli eri teknologisilla alueilla.Nämä komponentit nostavat piirisuojaa estämällä käänteisen napaisuuden ja hallitsemalla taitavasti virran virtausta huomattavalla tehokkuudella.Heidän laajalle levinnyt käyttöönotto korkeataajuisissa inverttereissä korostaa heidän nopean kytkemisen helpottamista heidän minimaalisen eteenpäin jännitteen pudotuksen ja nopean palautumisen ansiosta.Kun kyse on toissijaisesta oikaistuksesta, napaisuussuojasta ja vapaasta pyörittämisestä, nämä diodit etenevät voiman menetyksen vähentämisellä, mikä parantaa energiatietoisia järjestelmämallit.

DC-DC-muuntimet ja invertterit

SS34 Schottky-diodeilla on huomattava paikka pienjännitteisissä korkeataajuisissa inverttereissä ja DC-DC-muuntimissa.Ne tarjoavat sileän jännitesiirtymät, mikä varmistaa tehokkaan tehon muuntamisen taitavuuden.Korvaamalla perinteiset piidiodit buck/boost -piireissä, Schottky -diodit tarjoavat huomattavia etuja, kuten alemman jännitteen pudotus ja lisääntynyt järjestelmän tehokkuus.Nämä ominaisuudet ovat enimmäkseen ihastuttavia kompakteille ja kannettaville laitteen malleille, joissa lämmön ulostulon ja energian säästäminen ovat etusijalla.

SMPS ja valaistus

Schottky -diodit vahvistavat merkittävästi laitteiden suorituskykyä kytkentätilan virtalähteissä (SMP), sovittimissa ja valaistusmaailmassa.Niiden kyky käsitellä suuria virtauksia säilyttäen samalla alhaisen eteenpäinjännite parantaa laitteen luotettavuutta ja tehokkuutta - määriä, jotka resonoivat sekä kulutuselektroniikassa että teollisissa tilanteissa.Esimerkiksi LED-valaistusratkaisuissa Schottky-diodit tukevat yhdenmukaista valonlähtöä ja vähentyneitä lämpövaikutuksia korostaen niiden roolia nykyisen säätelyn ja pitkäaikaisen kestävyyden ylläpitämisessä.
