AD9772AAST Siruopas: Pinout, ominaisuudet ja suorituskyky

Työskentelet digitaalisilla signaaleilla, jotka tarvitsevat puhtaan ja vakaan analogisen ulostulon, ja sinne AD9772AAST sopii hyvin.Tämä laite vastaanottaa nopeasti liikkuvaa rinnakkaista dataa ja muuntaa sen tarkiksi analogisiksi signaaleiksi, joihin voit luottaa.Saat 14-bittisen resoluution, suuren näytteenottonopeuden ja vakaan lähtökäyttäytymisen, joka kestää jatkuvan käytön.Muotoiletpa aaltomuotoja, ohjaat lähetysreittejä tai rakennat signaalilähteitä, tämä DAC antaa sinulle ennustettavia tuloksia tekemättä järjestelmän suunnittelusta liian monimutkaista.

Katalogi

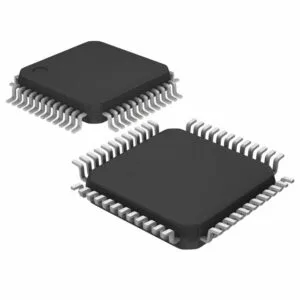

AD9772AAST Yleiskatsaus

The AD9772AAST on 14-bittinen digitaali-analogi-muunnin, joka on suunniteltu nopeaan signaalintuotantoon viestintä- ja synteesijärjestelmissä.Se muuntaa rinnakkaiset digitaaliset tiedot tarkiksi analogisiksi lähdöiksi suurilla päivitysnopeuksilla, mikä tukee laajakaistaisen aaltomuodon luomista.Laitetta käytetään yleisesti lähetinpoluilla, joissa vaaditaan vakaata amplitudin ohjausta ja toistettavaa lähtökäyttäytymistä.Sen rakenne mahdollistaa suoran yhteyden digitaaliseen käsittelylogiikkaan säilyttäen samalla ennustettavan signaalin laadun.Tämä osa sopii langattomaan infrastruktuuriin, laajakaistalaitteisiin ja laboratoriosignaalilähteisiin, jotka perustuvat yhdenmukaiseen analogisen muunnossuorituskykyyn.Etsitkö AD9772AAST:ta?Ota yhteyttä tarkistaaksesi tämänhetkiset varastot, toimitusajat ja hinnat.

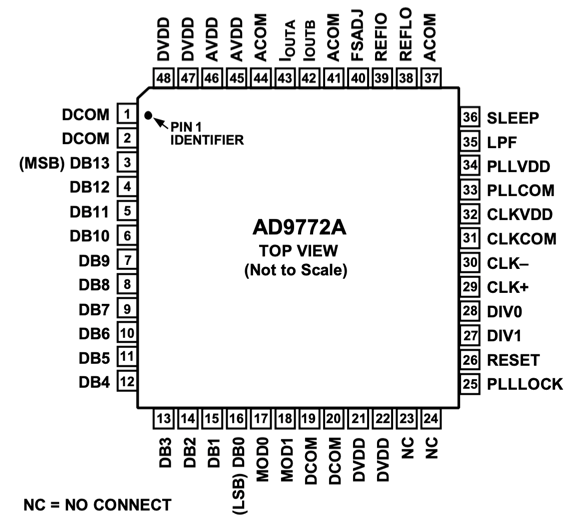

AD9772AAST Pinout-tiedot

AD9772AAST Pin Kuvaus

Pin nro	Muistomerkki	Kuvaus
1, 2, 19, 20	DCOM	Digitaalinen maadoitusliitäntä.
3	DB13	Merkittävin databittisyöttö.
4-15	DB12:sta DB1:een	Rinnakkaiset digitaaliset datatulot bitistä 12 alas bittiin 1.
16	DB0	Vähiten merkittävä databittisyöttö.
17	MOD0	Digitaalinen ylipäästösuodattimen vasteohjaus, aktiivinen korkea, mahdollistaa puoliaaltodigitaalisen miksauksen, neljännesaallon digitaalisen miksauksen, kun se on asetettu korkeaksi MOD1:llä.
18	MOD1	Nollatäyttötilan ohjaus, aktiivinen korkea, mahdollistaa nollatäytön, neljännesaallon digitaalisen miksauksen, kun se on asetettu korkeaksi MOD0:lla.
21, 22, 47, 48	DVDD	Digitaalinen syöttöjännitetulo, 3,1 V - 3,5 V.
23, 24	NC	Ei yhteyttä, jätä auki.
25	PLLLOCK	Vaihelukitussilmukan lukituksen ilmaisin tai 1× kellolähtö, kun PLL on poistettu käytöstä, korkea tarkoittaa, että PLL on lukittu, maksimi fanout alle 10 pF.
26	RESET	Sisäisen jakajan palautustuloa käytetään sisäisen kellon synkronoimiseen, kun PLL on poistettu käytöstä.
27, 28	DIV1, DIV0	PLL-esiskaalaimen jakosuhteen ohjausnastat.
29	CLK+	Ei-invertoiva differentiaalikellotulo, biasoitu CLKVDD:hen jaettuna kahdella.
30	CLK-	Käänteinen differentiaalikellotulo, biasoitu CLKVDD:hen jaettuna kahdella.
31	CLKCOM	Kellotulon yhteinen viite.
32	CLKVDD	Kellotulon syöttöjännite, 3,1 V - 3,5 V.
33	PLLCOM	Vaihelukitussilmukan yhteinen viite.
34	PLLVDD	Vaihelukitun silmukan syöttöjännite, 3,1 V - 3,5 V, kytke PLLCOM poistaaksesi PLL-kellokertoimen käytöstä.
35	LPF	PLL-silmukkasuodatinsolmu, jätetään auki, ellei päivitysnopeus ole alle 10 MSPS, jossa tarvitaan ulkoinen RC-verkko.
36	NUKKU	Virransammutusohjaustulo, aktiivinen korkea, yhdistä ACOMiin, jos et käytä.
37, 41, 44	ACOM	Analoginen yhteismaadoitusliitäntä.
38	REFLO	Sisäisen 1,2 V:n referenssin vertailumaa, kytke sisäinen referenssi pois päältä kytkemällä AVDD:hen.

AD9772AAST CAD malli

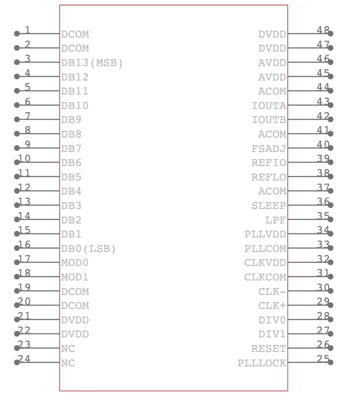

AD9772AAST-symboli

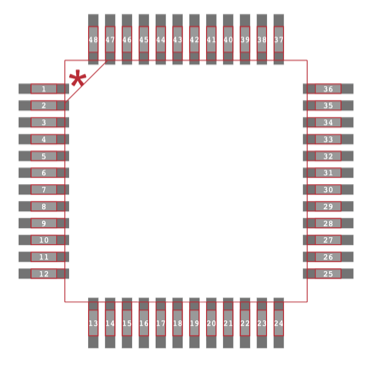

AD9772AAST Jalanjälki

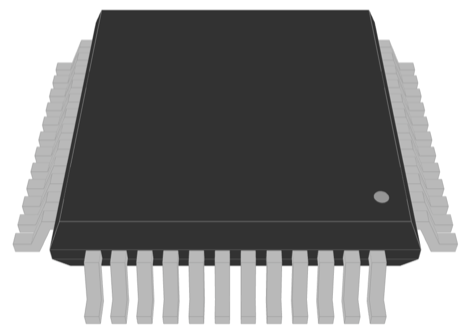

AD9772AAST 3D-malli

AD9772AAST:n ominaisuudet

14-bittinen digitaalinen analoginen resoluutio

AD9772AAST tarjoaa 14 bitin resoluution, mikä mahdollistaa lähtösignaalitasojen hienosäädön.Tämä resoluutio tukee digitaalisesti luotujen aaltomuotojen tarkkaa esitystä analogiseen muotoon muunnettaessa.Se auttaa ylläpitämään tasaisia ​​signaalisiirtymiä ja vakaata amplitudikäyttäytymistä signaalinmuodostusreiteillä.

Nopea näytteenottokyky jopa 160 MSPS

Laite tukee 160 MSPS:n maksiminäytteenottotaajuutta, mikä mahdollistaa digitaalisten tietovirtojen nopean muuntamisen.Tämän näytteenottokyvyn ansiosta AD9772AAST pystyy käsittelemään laajakaistaisia ​​signaaleja menettämättä ajoituksen yhdenmukaisuutta.Se soveltuu järjestelmiin, jotka vaativat jatkuvaa nopeaa tiedon muuntamista.

Dynaaminen suorituskyky siirtosignaalien poluille

Muunnin on suunniteltu tarjoamaan vakaa dynaaminen suorituskyky lähetyssignaalipoluilla.Se ylläpitää johdonmukaista lähtökäyttäytymistä, kun käsitellään nopeasti muuttuvia digitaalisia tuloja.Tämä tukee puhdasta signaalinmuodostusta viestintä- ja synteesisovelluksissa.

Yhden tarjonnan toimintarakenne

AD9772AAST on optimoitu yhden virtalähteen toimintaan, mikä yksinkertaistaa tehosuunnittelua järjestelmätasolla.Tämä rakenne vähentää useiden jännitekiskojen tarvetta.Se tukee suoraviivaista integrointia kompakteihin digitaalisiin ja sekasignaalialustoihin.

Integroitu High Speed CMOS DAC -arkkitehtuuri

Sisäinen CMOS DAC -rakenne tukee nopeaa vaihtoa ja ennustettavaa lähtökäyttäytymistä.Tämä arkkitehtuuri mahdollistaa tehokkaan muuntamisen digitaaliseksi analogiseksi säilyttäen samalla tasaisen signaalin ajoituksen.Se tukee vakaata toimintaa useissa eri tietokuvioissa.

Matala vääristynyt ulostulokäyttäytyminen

Laite on suunniteltu minimoimaan vääriä vääristymiä analogisen signaalin generoinnin aikana.Tämä auttaa säilyttämään aaltomuodon tarkkuuden viestintään liittyvissä sovelluksissa.Puhdas spektrikäyttäytyminen tukee selkeämpää signaalin toistoa.

Kompakti pinta-asennus LQFP-paketti

AD9772AAST on sijoitettu 48 lyijyn LQFP-pakkaukseen, jonka koko on 7 x 7 mm.Tämä kompakti pinta-asennusmuoto tukee tilaa rajoittavia malleja.Se mahdollistaa helpon sijoittamisen tavallisille painetuille piirilevyille.

TxDAC Plus -tuoteperheen integrointi

Osana TxDAC Plus -sarjaa laite on linjassa nopeiden digitaali-analogimuuntimien perheeseen.Tämä paikannus tukee yhdenmukaisia ​​ominaisuusjoukkoja eri osissa.Se mahdollistaa helpomman valinnan samanlaisissa signaalintuotantomalleissa.

AD9772AAST tekniset tiedot

Tuotteen ominaisuus	Attribuutin arvo
Valmistaja	Analog Devices, Inc.
Toimittajan laitepaketti	48-LQFP (7x7)
sarja	TxDAC+®
Paketti / kotelo	48-LQFP
Paketti	Laukku
Asennustyyppi	Pinta-asennus
Perustuotenumero	AD9772A
Kosteusherkkyystaso (MSL)	3 (168 tuntia)
ECCN	EAR99
HTSUS	8542.39.0001

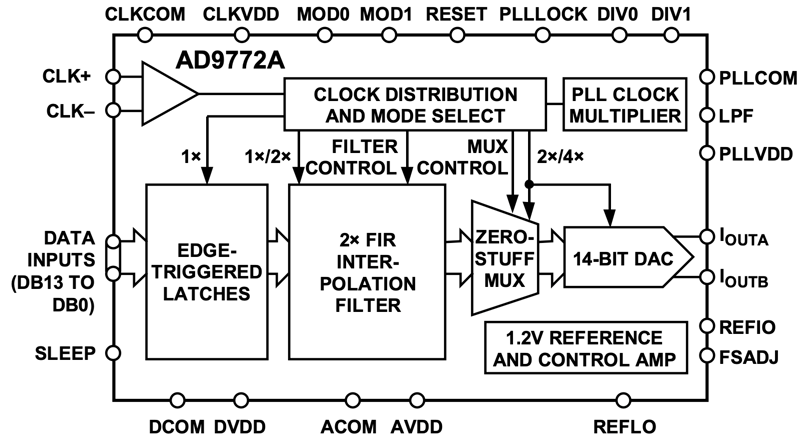

AD9772AAST:n toiminnallinen lohkokaavio

Esittelee AD9772AAST-digitaali-analogi-muuntimen sisäisen signaalipolun ja ohjausarkkitehtuurin ja kertoo yksityiskohtaisesti, kuinka 14-bittinen rinnakkaistulodata kulkee reunalaukaisemien salpojen, 2× FIR-interpolaatiosuodattimen ja nollatäytteisen multiplekserin läpi ennen DAC-ytimen saavuttamista.Kellotulot syöttävät kellojakeluverkkoa, jossa on valittavissa oleva jako ja PLL-pohjainen kellokerroin, joka tukee suurempia sisäisiä toimintanopeuksia, kun taas tilanvalinta- ja suodattimen ohjauslogiikka hallitsevat konfigurointiasetuksia.Kaavio tunnistaa myös sirulla olevan 1,2 V:n referenssi- ja ohjausvahvistimen, ulkoisen referenssin säätönastat, differentiaalivirran lähdöt sekä erilliset analogiset ja digitaaliset teho- ja maadoitusalueet, mikä osoittaa, kuinka ajoitus-, tietojenkäsittely- ja biasointitoiminnot on integroitu laitteeseen.

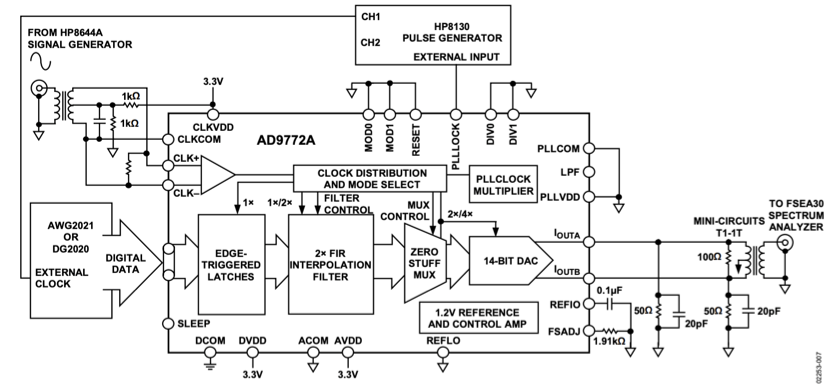

AD9772AAST:n AC karakterisointitestin perusasetukset

Määrittää vertailumittauskokoonpanon, jota käytetään arvioimaan AD9772AAST:n vaihtovirtasuorituskykyä laboratoriotestien aikana.Digitaaliset tiedot syötetään kuviogeneraattorista tai signaalilähteestä ja kellotetaan laitteeseen differentiaalikellotulojen kautta, valinnaisella pulssigeneraattorin ohjauksella nollaus- ja tilanvalintanastoilla.Sisäinen kellonjako, interpolointisuodatin ja DAC-portaat toimivat ohjatuilla syöttöjännitteillä, kun taas differentiaalivirran lähdöt reititetään impedanssisovitusverkkojen ja kytkentäkomponenttien kautta.Vakioitu lähtösignaali liitetään sitten ulkoiseen testilaitteeseen, kuten spektrianalysaattoriin, mikä mahdollistaa spektrin puhtauden, vääristymän ja kohinaominaisuuksien mittaamisen määritellyissä käyttöolosuhteissa.

AD9772AAST:n sovellukset

Langattomat viestintälähettimet

AD9772AAST:ta käytetään langattomissa lähetinjärjestelmissä, joissa digitaalinen data on muutettava stabiileiksi analogisiksi signaaleiksi ennen lähettämistä.Se tukee korkeita päivitysnopeuksia, jotka mahdollistavat laajakaistamodulaatiomenetelmien sujuvan käsittelyn.Tämä tekee siitä sopivan lähetinpoluille, jotka edellyttävät ennustettavaa lähtökäyttäytymistä ja johdonmukaista signaalin muotoilua jatkuvan toiminnan aikana.

Suorat digitaaliset synteesijärjestelmät

Suorassa digitaalisessa synteesijärjestelmissä AD9772AAST muuntaa numeerisesti generoidut aaltomuodot analogisiksi signaaleiksi kontrolloidulla resoluutiolla.Se tukee tarkkaa aaltomuodon toistoa laajalla taajuusalueella.Tämä sallii synteesijärjestelmien ylläpitää toistettavia taajuus- ja amplitudiominaisuuksia signaalin generointitehtävien aikana.

Signaaligeneraattorit

Laitetta käytetään yleisesti signaaligeneraattoreissa, joita käytetään kehitys-, verifiointi- ja kalibrointitöihin.Se mahdollistaa tarkan analogisen lähdön, joka on johdettu digitaalisista kuvioista.Tämä auttaa signaaligeneraattoreita tuottamaan puhtaita ja toistettavia testisignaaleja eri käyttöolosuhteissa.

Testaus- ja mittauslaitteet

AD9772AAST on integroitu testaus- ja mittauslaitteistoon, joka luottaa ohjattuihin analogisiin lähtöihin analysointia ja validointia varten.Sen muunnoskäyttäytyminen tukee vakaata signaalitasoa ajan myötä.Tämä johdonmukaisuus auttaa säilyttämään luotettavia testituloksia toistuvien mittausjaksojen aikana.

IF ja kantataajuinen signaalinkäsittely

Välitaajuus- ja kantataajuisissa signaalinkäsittelyketjuissa osa muuntaa käsitellyn digitaalisen tiedon analogiseen muotoon jatkokäsittelyä varten.Se tukee tasaisia ​​signaalisiirtymiä ja vakaita lähtötasoja.Tämä tekee siitä sopivan järjestelmiin, jotka käsittelevät monimutkaista digitaalista dataa ennen analogista muuntamista.

Laajakaistaviestintäinfrastruktuuri

AD9772AAST:ta käytetään laajakaistaviestintäinfrastruktuurissa, jossa jatkuvat nopeat datavirrat on muutettava analogisiksi signaaleiksi.Se tukee nykyaikaisten viestintästandardien edellyttämää laajakaistatoimintaa.Tämän ansiosta infrastruktuurijärjestelmät voivat säilyttää tasaisen signaalin lähdön jatkuvan tiedonsiirron aikana.

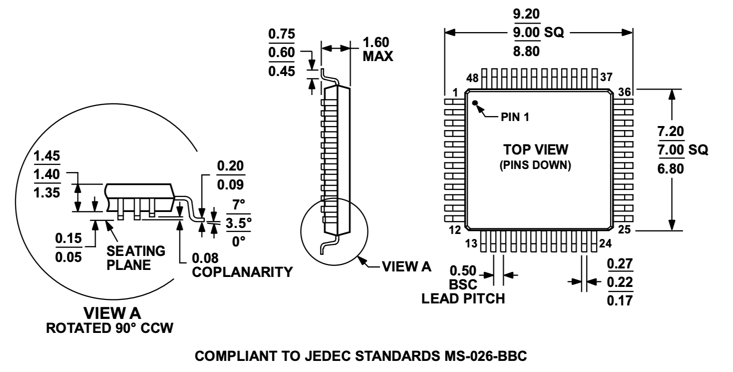

AD9772AAST:n ulkomitat

Määrittää AD9772AAST:n käyttämän 48 lyijyisen matalaprofiilisen nelitasoisen pakkauksen mekaaniset pakkauksen mitat millimetreinä ja JEDEC MS-026-BBC -standardien mukaisina.Ylänäkymä määrittää neliömäisen rungon ääriviivat, tapin 1 suunnan, rungon kokonaiskoon ja lyijyvälin, kun taas sivu- ja poikkileikkausnäkymät näyttävät pakkauksen korkeuden, istuintason, johdon paksuuden ja samantasoisuuden rajat.Yksityiskohtaiset huomiotekstit osoittavat enimmäis- ja vähimmäistoleranssit johtimen pituudelle ja rungon mitoille, mikä tukee tarkkaa piirilevyn jalanjäljen suunnittelua, kokoonpanon kohdistusta ja mekaanisen välyksen todentamista.

AD9772AAST edut ja haitat

Edut

• Korkea näytteenottotaajuus tukee laajakaistasignaalin generointia

• 14-bittinen resoluutio tasapainottaa nopeutta ja tulostustarkkuutta

• TxDAC Plus -arkkitehtuuri sopii lähetyssignaalipoluille

• Kompakti LQFP-paketti tukee tiheitä PCB-asetteluja

• Vakaa käyttäytyminen IF- ja kantataajuisen signaalin generoinnissa

• Vakiintunut käyttö viestintä- ja instrumentointijärjestelmissä

Haitat

• Ei integroitua lähtövahvistinta

• Suurempi virrankulutus kuin pienemmät DAC-laitteet

• Vain yksikanavainen toiminta

• Vanhempi malli verrattuna uudempiin DAC-ratkaisuihin

• Huolellinen piirilevyasettelu vaaditaan tasaisten nopeiden tulosten saavuttamiseksi

AD9772AAST Vaihtoehdot

Osanumero	Valmistaja	Tärkeimmät ominaisuudet	Käytä tapausta/huomautuksia
AD9772AASTZ	Analog Devices Inc.	Precision TxDAC+® nopea digitaali-analogi-muunnin puskuroidulla lähdöllä ja pinta-asennus LFBGA-pakkauksella.	Soveltuu nopeaan signaalin generointiin ja modulointiin viestinnässä ja instrumenteissa.
AD9772AASTZRL	Analog Devices Inc.	TxDAC+® DAC teippi- ja kelapakkauksessa automatisoituun kokoonpanoon, joka tarjoaa tasaisen nopean suorituskyvyn.	Ihanteellinen volyymivalmistukseen järjestelmissä, jotka vaativat luotettavan DAC-integroinnin.
AD9772AST	Analog Devices Inc.	Puskuroitu lähtö-DAC rinnakkaisella LVDS-liitännällä ja paljas padpaketti optimoidun lämpösuorituskyvyn.	Käytetään nopeissa digitaalisissa signaalinkäsittely-, testaus- ja mittaus- ja viestintälaitteissa.

Tietoja Analog Devices, Inc:stä

Analog Devices, Inc. on maailmanlaajuinen teknologiayritys, joka on keskittynyt analogisten, sekasignaalien ja digitaalisten signaalinkäsittelykomponenttien suunnitteluun.Yritys palvelee monenlaisia ​​markkinoita, mukaan lukien viestintä, teollisuusjärjestelmät, autoelektroniikka, terveydenhuollon laitteet ja instrumentointi.Sen tuotevalikoimaan kuuluu datamuuntimia, vahvistimia, liitäntälaitteita, antureita ja tehonhallintaratkaisuja, joita käytetään monimutkaisissa elektroniikkajärjestelmissä.Yritys tunnetaan pitkistä tuotteiden elinkaarestaan, vahvasta teknisestä dokumentaatiosta ja laajasta järjestelmätason suunnittelua tukevasta ekosysteemistä.Sen ratkaisuja käytetään yleisesti siellä, missä tarvitaan tarkkaa signaalinkäsittelyä ja vakaata toimintaa.

Johtopäätös

AD9772AAST erottuu luotettavana 14-bittisenä digitaalisena analogisena muuntimena, joka on rakennettu nopeaan signaalintuotantoon.Saat vahvan näytteenottosuorituskyvyn, puhtaan lähtökäyttäytymisen ja suunnittelun, joka toimii hyvin lähetys-, synteesi- ja testausjärjestelmissä.Sen yhden tarvikkeen asennus ja kompakti LQFP-paketti tekevät integroinnista yksinkertaisempaa.Laite hyötyy myös TxDAC Plus -arkkitehtuurista, joka auttaa ylläpitämään vakaan signaalin laadun.Vaikka se ei sisällä lähtövahvistinta, se tuottaa tasalaatuisia tuloksia, kun se yhdistetään asianmukaisten ulkoisten piirien kanssa.Kaiken kaikkiaan se on vankka valinta, kun tarvitset nopeaa ja toistettavaa analogista muuntamista.
